Вибростол своими руками: чертеж конструкции для производства тротуарной плитки, пошаговая сборка

Вибростол для плитки: что это?

В процессе изготовления тротуарной плиты на основе бетона возникает серьезная проблема в виде высокого уровня пористости уже готового строительно-отделочного материала. Применение вибрационного стола позволяет перед сушкой плитки минимизировать пористость.

Вибрация усиливает процесс оседания бетонных частиц, вытесняющих воздушные пузырьки на поверхность. В результате тротуарная плитка имеет более высокое качество, а также обладает устойчивостью к истиранию и достаточной морозостойкостью.

Небольшой вибростол

Как следствие, такой материал на основе бетонов может эксплуатироваться длительное время даже в неблагоприятных внешних условиях.

Применение вибрационного стола требует некоторых навыков, так как несоблюдение правил эксплуатации и превышение времени вибрационного воздействия часто становится основной причиной расслоений цемента и песка.

Как сделать вибростол своими руками с горизонтальной вибрацией

Размеры вибростола для плитки

размеры столешницы целесообразно сделать 600х600 или удлинить одну или обе стороны. Делать их уже – нецелесообразно, т.к. при вибрировании формы имеют свойство перемещаться и их нужно постоянно «ловить» или же устанавливать меньше и располагать строго по центру. Слишком узкий стол снижает производительность вибростола и является довольно неустойчивой конструкцией.

Примечание. На размеры вибростола влияет и запланированный объем производства, чем он больше, тем больше должны быть размеры столешницы. В свою очередь, увеличение габаритов столешницы выдвигает повышенные требования к материалу ее изготовления, к устойчивости станины и мощности двигателя.

высота вибростола. Рассчитывается исходя из физиологических параметров человека, который будет работать за столом. При среднем росте удобной высотой является 900-1000 мм.

Примечание. Определяясь с высотой стола, учтите способ его установки. Если ноги стола будут укапываться и цементироваться их нужно сделать длиннее. Если конструкция будет мобильной – такой высоты достаточно.

Инструмент:

• сварочный аппарат;
• дрель;
• болгарка.

Материалы для изготовления стола:

материал для столешницы. В качестве такового можно использовать фанеру или металл. Фанерная столешница (14 мм) за счет малого веса позволяет передать большую вибрацию от вибродвигателя, к тому же значительно снижается уровень шума при работе. Но большинство пользователей отдает предпочтение металлу, стальному листу толщиной в 5-10 мм, в виду большего ресурса его использования. Столешница для вибростола из ДСПСтолешница для вибростола из листовой стали

Примечание. Более тонкий лист следует усилить металлической трубой или уголком, приварив их по периметру и по центру.

металлический уголок 50х50 мм (136 руб/м.п.). Для окантовки столешницы. Такой бортик не позволит формовочным емкостям сместиться с поверхности во время вибрации; Бортик вибростола из уголкаОграничитель края вибростола из уголка

швеллер для крепления мотора (от 211 руб/м.п.). Приваривается в центре под столешницей. В нем просверлены отверстия под болты для крепления мотора; Швеллер для крепления вибромотораКрепление для вибромотора

металлические трубы для ног опоры – 40х40 при толщине в 2 мм (107 руб/м.п.);

трубы для формирования верхних перекладин – 40х20 при толщине в 2 мм. (84 руб/м.п.) и нижних перекладин – 20х20 при толщине в 2 мм. (53 руб/м.п.). Если используется одинаковый размер заготовок, нужно брать более массивные, т.к. они должны выдерживать вес столешницы и размещенных на ней форм; Конструкция рамы вибростола для плиткиРама с опорами для вибростола

металлические пластины для формирования подошвы ног опоры. Подойдет лист металла толщиной в 2 мм с размерами не менее 50х50; Устройство каркаса вибростола

пластина для установки электрооборудования;

пружины. Их назначение обеспечить вибрацию. Пружины можно приобрести на авторазборке. По отзывам пользователей отлично подходят пружины с мопедов. Устанавливаются пружины по углам стола. При значительной площади рабочей поверхности устанавливается дополнительная пружина по центру. При этом изменяется конфигурация опоры и место установки двигателя; Пружины для вибростолаПружины для вибропресса

К сведению. Стоимость пружины диаметром 53 мм, высотой 113 мм. для скутера составляет 500 руб.

болты для установки на них пружин. Или заготовки трубы, длиной 50-70 мм и диаметром, превышающим диаметр пружин на 5-10 мм, которые будут выполнять функцию стакана для пружины; Стаканы для пружин вибростолаМесто крепления стаканов для пружин вибростола

Примечание. При диаметре стакана существенно превышающем диаметр пружины будет происходить неравномерная вибрация и износ пружин. А столешница будет раскачиваться, а не вибрировать.

болты и шайбы (4 шт). Предназначены для крепления двигателя;

электрический кабель достаточного сечения, розетка, выключатель, автоматический выключатель;

электромотор (вибратор или вибродвигатель для вибростола). Крепление электромотора для вибростолаЭлектрический двигатель для вибростола

Классический вариант: этапы изготовления

Делать агрегат на глаз нельзя: это небезопасно и неэффективно. В интернете найдите чертеж вибростола подходящих габаритов. Отталкивайтесь от чертежа, учитывая особенности своих материалов и инструментов.

1. Сделайте основание из уголка, хорошо подходит и швеллер. Габариты устанавливаются в зависимости от нужд строителя, стандартным размером считают 70х70 см. Площадь вибрирующей столешницы должна соответствовать возможностям мотора. Крепить можно болтами или сваркой.
2. Собирайте опору. Трубы послужат ножками стола, приварите их к основанию. Чтобы повысить устойчивость конструкции, винтами прикрутите к ножкам железные пластины. Затем их можно зафиксировать в бетоне при помощи анкеров, если предполагается стационарное использование агрегата. В случае с переносным столом устойчивость зависит от жёсткости пола и материала, из которого он сделан. Высота рабочей поверхности подбирается так, чтобы мастеру было удобно работать. Электромотор устанавливается на площадке на расстоянии 15-20 см от рабочей поверхности.
3. Приварите стальные пружины по углам конструкции так, чтобы они поддерживали рабочую поверхность. К пружинам приварите закрепляющиеся на 8 мм металлическом листе пластины. Если делать основание тоньше 8 мм, велик риск, что столешница прогнётся под тяжестью форм с бетоном.
4. Электромотор прикрепите к угольнику, приваренному на пружинах поперёк конструкции. Из металлической шайбы, закреплённой на валу мотора, сделайте эксцентрик. Именно он обеспечит вибрацию с нужной амплитудой. На боку эксцентрика сделайте отверстие с резьбой-восьмёркой. Вкручивая в это отверстие болт, можно регулировать амплитуду колебаний устройства. Болт в нужном положении фиксируйте контрольной гайкой.

Мнение эксперта

Куликов Владимир Сергеевич

Вибрировать должен стол, а не мотор. Электродвигатель нужно намертво закрепить на подставке, иначе от ряски он быстро придёт в негодность, а эффективность вибростола снизится. Чтобы изделие служило дольше, а работа с ним была безопаснее, усильте конструкцию. Приварите по бокам крест-накрест швеллеры, убедитесь, что пружины установлены максимально жёстко.

Вариант для расформовки

Извлечение готовой плитки может представлять некоторую проблему. Чтобы ускорить процесс, в торце рабочей поверхности вырежьте прямоугольное отверстие под размер будущих плиток. Сверху на него ставится форма, включается мотор, из-за вибрации плитка выпадает из опалубки. Под отверстием постелите упругий материал, чтобы изделие не разбилось. Чтобы получалось работать с таким аппаратом, на ёмкостях с бетоном должны быть ручки, которыми можно опереть ёмкости о края стола.

Материалы и инструменты, необходимые для сборки вибростола

Для проведения самостоятельной сборки конструкции требуются инструменты и подходящие материалы. Нужный инструмент следующий: 1. Дрель для создания отверстий. 2. Сварочный аппарат для соединения отдельных элементов. 3. Болгарка, при помощи которой проводится изменение длины используемых материалов.

Вибростанок представлен сложной конструкцией, которая состоит из нескольких узлов и деталей: 1. Столешница изготавливается с применением тонкого листа металла или фанеры. За счет использования второго материала есть возможность снизить уровень шума при работе, а также повысить эффективность устройства. Однако фанера менее долговечна в сравнении с металлом. 2. Металлический уголок требуется для создания окантовки столешницы. За счет подобного бортика исключается вероятность смещения столешницы на момент вибрации. 3. Швеллер применяется для создания посадочного места, на котором будет устанавливаться мотор. Он характеризуется высокой прочностью и устойчивостью к вибрации. 4. Металлические трубы применяются для создания опоры. Толщина должна составлять 2 мм, поперечное сечение 40 мм. 5. Труба для формирования верхних перекладок должна иметь меньшую площадь поперечного сечения. 6. Металлические пластины потребуются для создания подошвы ног, которые обеспечивают устойчивость. 7. Пружины являются важным элементом конструкции, т.к. они создают условия для передачи вибрации. Как показывает практика, хорошо подходят пружины от мопедов. 8. Для центровки и фиксации пружин требуются болты с длиной 50-70 мм, диаметр которых 5-10 мм.

При выборе материала следует уделять внимание тому, чтобы на его поверхности не было явных дефектов

Основные элементы конструкции

Фактически стол состоит из трех крупных элементов: основы, вибрирующей столешницы с соответствующими подвижными опорами и привода, который создает усилие для вибрации.

Если рассматривать конструкцию более детально, можно выделить:

1. силовую раму изделия. Она состоит из четырех стоек, связанных продольными балками. Для изготовления этих элементов используется металлопрокат – профильная труба, уголок, швеллер и так далее;
2. столешница. Плоская плита (обычно из листового металла) обязательно снабжается бортиками. Это необходимо для того, чтобы установленные на нее формы с раствором при вибрации не «съезжали» со стола;
3. разъем для подачи электроэнергии;
4. соответственно вилка провода электропитания;
5. тумблер для включения вибратора;
6. амортизаторы (пружины). Эти устройства смягчают рывки при колебаниях столешницы, делают вибрации более равномерными и плавными;
7. электромеханический вибратор.

Интересно: в зависимости от мощности вибратора и габаритов стола, устройство можно использовать для уплотнения не только тротуарной плитки, но и блоков различного размера.

Размеры механизма можно варьировать. Учитывая, что основной «точкой отсчета» при вычислениях является размер формы, лучше делать длину/ширину стола кратной длине/ширине наиболее часто используемых форм. При этом не стоит забывать о небольшом запасе: формы хоть и ставятся на столешницу максимально плотно, но небольшой зазор между ними должен быть.

Вибростол из старого электродвигателя своими руками

Если вы до сих пор не поняли, зачем же нужен вибростол, то ответ прост. Вибростол нужен для того, чтобы уплотнить структуру материала, из которого отливают тротуарную плитку. Сам по себе раствор имеет рыхлую структуру. После помещения форм с раствором на вибрационный стол, под действием вибраций, которые делает электродвигатель с эксцентрическим элементом, раствор в формах уплотняется до определенного момента. Лишние пузыри воздуха выходят с раствора, материал распределяется по всей форме, и его состав усредняется. Это полезное изобретение очень сильно упростит ваше участие в изготовлении плитки. А сейчас мы отправимся делать вибростол своими руками в домашних условиях.

Чтобы изготовить вибростол нам понадобится:

1. Электродвигатель.
2. Швеллер (для изготовления станины)
3. Лист металла не менее 3мм толщиной.
4. Пружины из каленой стали.
5. Пульт управления электродвигателем.

Чтобы приступить к работе, нужно собрать минимальный набор инструментов, а именно: сварочный аппарат, УШМ, дрель. Сделать вибростол своими руками вполне реально за 1 рабочий день. Но второй день пойдет на исправление различных мелких косяков, который в любом случае нужно будет доделать.

ШАГ 2: рабочая поверхность. Рабочая поверхность самодельного вибростола представляет собой целостный листовой прокат толщиной 3 – 5 мм. Размеры листа соответствуют размерам станины (1 х 1 м). По краям столешницы необходимо приварить металлические уголки, чтобы предотвратить возможность падения форм со стола. Привариваем по периметру листа уголок 25 мм.

ШАГ 3: пружинные элементы. Чтобы вибрация от стола не передавалась на станину, необходимо сделать примитивный буфер. По краям столешницы нужно расположить 4 пружины. Чтобы закрепить пружины на станине и столешнице, нужно сделать чашки. Находим трубу подходящего диаметра, отрезаем от нее 8 частей одинаковой длинны. Высота чашки примерно 5 см. Привариваем их на углах станины и соответственно так же и на столешнице. Помещаем туда наши пружины, и готово. Пружины не более 15 см длинной. Под низ и под верх пружины нужно положить по куску толстой резины, чтобы максимально уменьшить вибрации самодельного вибростола.

Вибростол с ручным приводом

Еще более простая модель, чем настольный вибростол с электроприводом бытового назначения, показана на фото ниже.

Здесь также используется древесно-стружечная или древесно-волокнистая плита, но толщина ее принимается не менее 20…32 мм. Рассчитать необходимую толщину несложно: она должна составлять не менее 1/3 высоты пружины.

Амортизаторы вставляются в просверленные по краям столешницы отверстия. Края отверстий должны находиться не менее чем в 3…5 см от края плиты, глубина отверстия – не более 2/3 толщины панели.

Вибрация в этом случае создается человеком.

Выбор плоскости вибрирования

В зависимости от положения электродвигателя, вибрирование может производиться в вертикальной, горизонтальной или в двух плоскостях одновременно. Вибрирование в вертикальной плоскости обеспечивается установкой двигателя горизонтально, в горизонтальной плоскости – вертикальной установкой мотора, а уплотнение в двух плоскостях одновременно обеспечивается расположением двигателя под углом в 45 градусов. У каждого из этих вариантов есть достоинства и недостатки.

Вибрирование в вертикальной плоскости подвергает двигатель большим нагрузкам, но горизонтальная установка мотора проще в исполнении. Колебания в горизонтальной плоскости требуют от двигателя меньших усилий, но его монтаж для этого в вертикальном положении сложнее конструктивно. Уплотнение в двух плоскостях одновременно обеспечивает наиболее эффективное уплотнение, но установка мотора под углом ещё более сложна. Поэтому окончательный выбор зависит от исполнителя и его профессиональных навыков.

Расчёт материала

Для расчёта массы стола нужно знать примерный вес металла по метражу. Узнать это можно в местах, где продают металлопрокат. Здесь приведу некоторые значения, которые могут вам пригодиться.

— швеллер №14 — масса 1 метра 12-13 кг. — лист металла толщиной 7 мм — 1 кв.метр весит 55 кг

ВАЖНЫЙ МОМЕНТ:

Толщина листа столешницы должна быть не тоньше 7 мм. В противном случае лист будет «гулять»

— профтруба 15х20 – масса 1 метра 1 кг. — труба наружним диаметром 114мм – масса 1 метра 12 кг. — уголок №40 – масса 1 метра 2 кг.

Я привёл примерный вес металла, точный вы всегда сможете уточнить у продавцов или в интернете.

Кроме металла, понадобятся пружины (от «Оки» например) или подушки крепления двигателя (от «Нивы» идеально подходят). К пружинам понадобятся ещё резиновые подушки, чтобы они не грохотали по столешнице.

К листу металла снизу я приварил раму из швеллера. Сверху по периметру с зазором 2 см профтрубу для ограждения, чтобы формы не «убегали» со стола.

На рисунке ниже показаны принципы соединения столешницы со станиной через пружины и подушки. Вы можете сделать что-то своё.

Для лучшей звукоизоляции можете обернуть пружины ещё резиной. Пружины я брал от «Оки», т.к. они идеально входят в трубу с внешним диаметром 114 мм.

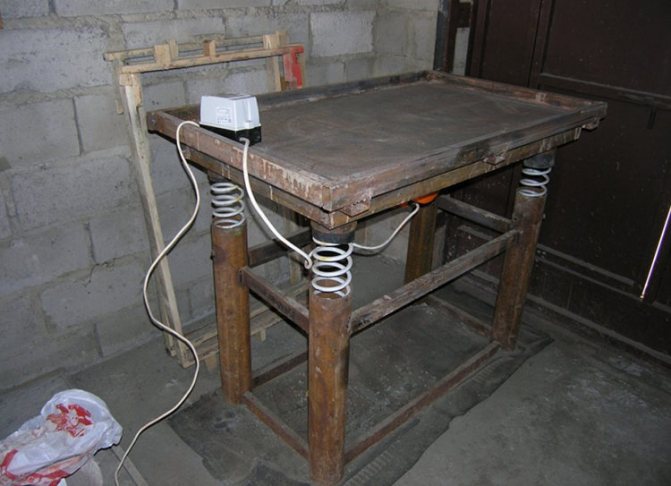

На фото готовый стол

Вибровигатель крепится к раме столешницы болтами, указанными в инструкции двигателя.

Подключать вибродвигатель к сети НУЖНО только через пусковое устройство. Так он прослужит вам гораздо дольше. Только, если вы не электрик, доверьте это дело специалисту.

После сборки стола и установки на него двигателя была отрегулирована амплитуда колебаний изменением положения эксцентриков. Визуально вибрация должна быть лишь слегка заметна. Если столешница «прыгает» — дисбаланс выставлен большой, уберите его сведением эксцентриков. Если же двигатель гудит, а вибрации нет, добавьте дисбаланса разведением эксцентриков. Проделайте такие же настройки для загруженного стола.

Затем стол нужно выставить по месту. Воспользуйтесь уровнем, только устанавливайте его на саму столешницу, а не на ограждение.

Проверить работу стола можно, поставив на него форму с влажным песком. Включайте стол и наблюдайте за «забиванием» песка в форму. Если всё сделано правильно, то песок из формы выбивается с трудом, перевернув форму «вверх ногами» песок остаётся в ней.

В конце скажу, что каждый самодельный стол уникален, и овладевать им в совершенстве приходится в процессе работы. Но, используя изложенный мною опыт, неожиданностей у вас будет гораздо меньше.

О том как укладывать плитку самостоятельно, можно узнать в

Ставьте лайк и, чтобы успевать читать статьи первым!

Что такое вибростол и для чего он необходим?

В продаже встречаются самые различные решения, которые могут применяться для получения рассматриваемого изделия. Вибратор или вибропресс – специальное устройство, которое при работе совершает колебательные движения в большой частотой. Эксплуатационные особенности устройства позволяют использовать подобный стол для получения других изделий: секций заборов, бетонных несущих элементов, памятников. К самостоятельному изготовлению станка прибегают только в том случае, когда плитка создается для применения в быту. Это связано с нижеприведенными фактами: 1. Низкая производительность. 2. Качество изделий намного ниже, если сравнивать с применением промышленного оборудования. 3. Высокая вероятность появления неисправности.

Частота и цикл использования вибромотора

В первую очередь необходимо определиться с частотой вибрации двигателя. Она может варьироваться от 750 до 3000 об/мин. Также может быть необходима высокая частота с маленькой амплитудой, или же низкая частота вибраций с большой амплитудой. В строительстве, как правило, применяются вибромоторы с высокой частотой вибрации от 2 до 3 тысяч оборотов в минуту. При этом очень многое зависит от размеров и веса установки.

Чем частота выше, тем больше конструкция установки подвергается усталостным напряжениям, следовательно, сталь силового каркаса должна быть прочнее и толще. Если превысить допустимый предел по частоте, то конструкция быстро деформируется. При этом необходимо учесть также и цикл работы установки. При большой нагрузке и при частом использовании виброустановки не рекомендуется применять двигатель с частотой более 1500 оборотов в минуту.

Материалы и инструменты, необходимые для сборки вибростола: цены и характеристики

Для того чтобы самостоятельно собрать конструкцию, потребуются болгарка, сварочный аппарат, дрель, а также умение с ними обращаться. Рассмотрим список необходимых материалов, которые вполне можно найти среди поручных материалов.

Для столешницы можно использовать фанеру или лист металла подходящего размера. При этом лист фанеры должен быть толщиной 14 мм. Это позволит передать большее количества вибрации за счет небольшой толщины, но при этом обеспечить необходимую прочность конструкции. Кроме того, таким образом можно существенно снизить уровень шума при работе устройства. Если же используется металлический лист, то его толщина должна быть в пределах 5-10 мм.

Стоимость листа фанеры нужной толщины, сделанной из березового шпона, составит порядка 650 рублей при стандартном размере 1525×1525 мм. А вот лист горячекатаного металла толщиной 5 мм обойдется дороже, около 1000 рублей.

На заметку! Если в наличии имеется металлический лист меньшей толщины, его также можно использовать, усилив конструкцию при помощи металлических уголков или труб, приваренных по центру листа и по периметру.

Металлические уголки размером 50×50 мм. Они потребуются для создания окантовки столешницы и в процессе эксплуатации вибростола не позволят формам для производства тротуарной плитки смещаться с поверхности в результате воздействия вибрации. Их стоимость составит порядка 140 рублей на 1 м.п.

Швеллер для крепления мотора (около 210 руб/м.п.). Его нужно будет приварить по центру обратной стороны столешницы, заранее просверлив отверстия, которые будут использованы для болтов, удерживающих мотор.

Металлические трубы для ног стола. Обычно для этой цели используются элементы толщиной 2 мм и размером 40×40. Цена составит 107 рублей за 1 м.п.

Трубы для формирования верхней и нижней частей каркаса. Поскольку основная нагрузка будет приходиться именно на эти элементы, стоит выбирать довольно прочный материал – 40×20 и толщиной 2 мм для верхней части и как минимум 20×20 такой же толщины для низа. Стоимость составит 84 руб/м.п. и 53 руб/м.п. соответственно.

Пластины из металла, которые будут использованы как подошва для опорных ног. Для этого подойдут куски металла размером не менее 50×50 и толщиной 2 мм.

Также понадобится пластина для установки электрооборудования и пружины, которые и призваны обеспечивать вибрацию. Приобрести эти элементы вполне возможно на авторазборке. Многочисленные отзывы свидетельствую о том, что идеальный вариант – использование пружин с мопедов, стоимость которых при высоте 113 мм и диаметре 54 мм будет около 500 рублей. Их устанавливают в углах стола, а при большой площади поверхности еще одну дополнительно монтируют по центру.

На заметку! Если была установлена дополнительная пружина в центре столешницы, то место установки двигателя и конфигурация опоры буду изменены.

Вибрационный электрический двигатель для стола

Чтобы уровень и сила вибраций были достаточными, следует использовать двигатели с мощностями от одной второй до полутора киловатт час. Его необходимо разбалансировать.

Для этого нужно надеть шкивы на вал двигателя. В одну из его сторон нужно врезать болт, благодаря которому можно изменять силу вибраций за счет регулирования положения болта.

Однако это ухищрение, изготовитель не рассчитывал на подобные обходы системы, а значит это в первую очередь приведет к износу оборудования. При таких сильных нагрузках двигатель долго не продержится.

Конструируем самодельный вибростол своими руками – простые решения

Планируя изготовить вибростол формовочный универсальный своими руками, чертежи необходимо заранее приобрести или начертить самостоятельно

Важно определиться с конструктивными особенностями вибрационного агрегата. Используются следующие разновидности виброуплотнителя:

• оборудование для формовки. Применяется для вибрационной трамбовки бетонного раствора, залитого в литформы;
• расформовочное устройство. Предназначено для извлечения затвердевших изделий из форм с помощью специального приспособления;
• нестандартные варианты конструкции. Используются для изготовления ограниченного количества продукции в домашних условиях.

Простейшие варианты:

• на базе автомобильных скатов. Для сборки трамбовочного приспособления необходимо 2-3 ската, молоток, а также деревянные щит, размеры которого позволяют поместить формы. Процесс уплотнения происходит при установке форм на деревянный щит, находящейся на покрышках. При постукивании резиновым молотком происходит уплотнение бетонного состава;
• с использованием дрели или перфоратора. В конструкции используется плита, изготовленная из металлического листа или дощатого щита. Столешница размещается на горизонтальной основе и упирается в стену демпфером, изготовленным из куска резины. При включении перфоратора, подведенного к противоположной стороне основания, происходит уплотнение материала.

Разрабатываем чертеж вибростола

Необходимо знать, разрабатывая чертеж на вибростол, как сделать его правильно.

Для этого необходимо:

• использовать проверенную документацию, по которой ранее изготавливалась вибрационная площадка;
• самостоятельно разработать эскиз, используя действующий образец.

Обратите внимание на следующие рекомендации:

• оптимальные размеры столешницы составляют 50х100 см;
• расстояние от пола до рабочей поверхности не должно превышать 80 см.

При разработке чертежа важно учитывать следующие требования:

• двигатель не должен касаться основания или элементов металлоконструкции;
• поверхность рабочего стола располагается горизонтально;
• ноги рамы должны иметь равную длину для обеспечения устойчивости;
• ребра жесткости устанавливаются в углах для повышения устойчивости.

До разработки рабочей документации нужно предварительно определить размеры агрегата и место крепления мотора. Желательно располагать вибродвигатель в центре масс всей металлоконструкции.

Что собой представляет устройство, требования к его работе

Процесс застывания бетона, сопровождаемый мелкими частыми колебаниями, протекает с выделением пузырьков воздуха, уплотнением структуры бетона и повышением плотности и прочности материала. Для обеспечения такого режима применяют вибростол. Он представляет собой поверхность, которая совершает частые колебательные движения (порядка 3000/мин).

На эту поверхность устанавливаются формы, залитые бетоном и производится вибрационная обработка. Режим значительно уплотняет структуру бетона, что существенно сказывается на качестве тротуарной плитки, условия эксплуатации которой требуют большой прочности.

Существуют разные виды приспособлений, от больших промышленных с гидравлическим источником колебаний для обработки больших бетонных блоков, до более мелких электрических, которые создают вибрацию при помощи эксцентрика, установленного на вал электродвигателя. Поскольку в домашних условиях доступен только второй вариант, рассматривать устройство гидравлического привода не будем.

Частота и амплитуда вибраций — характеристики, определяющие фактуру обрабатываемого материала. Они настраиваются опытным путем, просчитать заранее все нюансы слишком сложно, поскольку в процессе задействовано слишком много переменных.

Поэтому конструкция стола должна предусматривать возможность некоторой регулировки амплитуды колебаний.

Узнайте на нашем сайте, как укладывать дорожки на даче из тротуарной плитки. Расскажем о последовательных этапах производимых работ.

О том, какая плитка лучше — вибролитая или вибропрессованная, и как определиться с выбором, читайте в нашем специальном обзоре.

А в этой статье вы найдете много полезной информации о подготовке площадки для укладки тротуарной плитки.

Вибростол для тротуарной плитки своими руками: правила сборки конструкции

После того как все необходимые материалы будут приобретены, остается лишь собрать конструкцию воедино. Но для того чтобы полученное устройство исправно служило на протяжении многих лет, необходимо придерживаться следующих правил:

Все металлические элементы должны быть вскрыты антикоррозийным составом еще до начала сборки. Это обеспечит им надежную защиту от появления ржавчины. Отлично подойдет для этой цели грунтовка ГФ-021 Лакра, стоимость которой всего 125 руб/кг или краска-эмаль. При этом, если приходится иметь дело с элементами, которые уже подверглись коррозийным процессам, придется приобрести более дорогостоящий материал, например, грунтовку ЭП-0180, стоимостью 188 руб/кг. Для скрепления составных частей вибростола обязательно нужно использовать сварной шов. Болты для этой цели не используют потому, что со временем в результате воздействия вибрации, они могут расшататься, что приведет к снижению жесткости опоры

Такое решение допускается только для разборных конструкций, но в этом случае необходимо регулярно производить подтяжку болтов. Очень важно, чтобы мотор, который производит вибрацию, ни в коем случае не соприкасался с землей. Этого не допускает технология производства тротуарной плитки, а потому перед тем, как приступить к изготовлению первой партии, устройство нужно протестировать, запустив, и проверив амплитуду колебаний и жесткость пружин. Все ножки опоры должны иметь одинаковую длину

Однако для того чтобы стол было удобно использовать, нужно позаботиться еще и о том, чтобы поверхность, на которую он будет установлен, была ровной. Это позволит избежать перекосов и сделать процесс изготовления тротуарной плитки для дачи максимально эффективным. Разумно продумать крепление стола к поверхности. Сделать это можно, используя подходящие анкера или бетонный раствор.Полезный совет! В некоторых случаях идеальное месторасположение двигателя удается определить исключительно опытным путем. Если в работе вибропресса вас что-то не устраивает, можно немного поэкспериментировать, чтобы достигнуть желаемого эффекта и удобства в работе.

Методы разбалансировки мотора вибростола

В зависимости от того, где именно установлен двигатель, необходимо провести разбалансировку блока ременной передачи на столешнице или же шкива. Сделать это можно несколькими способами:

• насадить на вал круглый шкив, у которого просверлен или сточен участок окружности;
• экспериментальным путем подобрать подходящую по размеру и весу гайку, и приварить ее на шкив;
• надеть муфту на вал, предварительно приварив на ее торец болт с двумя гайками, размещенный поперек. За счет того, что гайки можно перемещать по резьбе, осуществляется разбалансировка.

Для надежной длительной работы вибростола стоит использовать стальные элементы и варочный аппарат для креплений

Как видно, самостоятельное изготовление тротуарной плитки для дачи – вполне посильная задача, если потратить время и усилия на изучение вопроса и сборку необходимого устройства. Хотя нельзя не отметить, что с помощью такого вибростола можно организовать, например, и небольшое производство полимерпесчаной тротуарной плитки.

Второй способ настройки

Существует другой вариант установки электрического двигателя на вибростол. Он заключается в том, что мотор крепится на рамах, на которые опирается вибростол. То есть, вибрация направлена на весь стол вместе с рамами, а не только на плоскость стала.

На нижнюю поверхность стола крепится только вибро-механизм, который должен быть соединен с основным электродвигателем с помощью ремней или шкива. Это все можно без труда сделать своими руками или, в крайнем случае, купить в магазине.

Мотор, который вы крепите на рамах не должен соприкасаться с полом и должен быть закрыт от внешних воздействий влаги или активной смеси.
