Собираем мебель-трансформер своими руками по чертежам и схемам

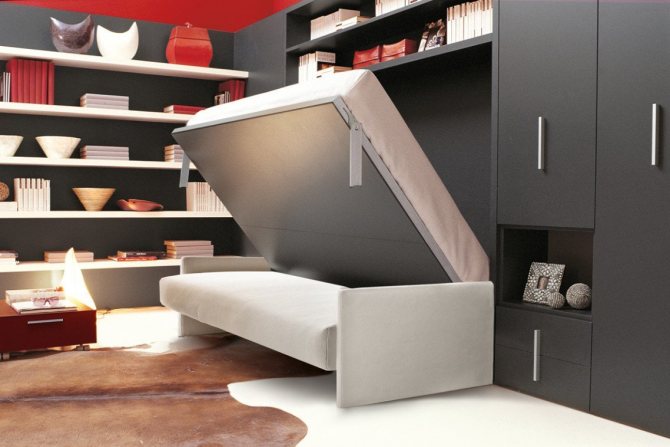

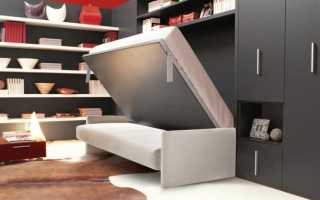

Шкаф, кровать, диван-трансформер 3 в 1

Что собой представляет данное изделие? Днем шкаф и диван, а ночью кровать. Конечно, такая сложная конструкция будет состоять из: шкафа, подъемного устройства, крепежа, рамной конструкции.

Если домашний мастер имеет хотя бы небольшой опыт работы со столярным инструментом материалами, которые используют для ее изготовления, он может сам сделать ее своими руками.

• четыре борта из досок — это рама;
• штыри в раме нужно закрепить клеем;
• для усиления, по всему периметру прямоугольника, который получился, необходимо прикрепить рейку;
• основа кровати — это фанера или доски;
• для шкафа также необходима рама, которая изготавливается идентично с предыдущей версией для кровати;
• ножки классические — брусья;
• подъемное устройство выбирайте согласно своим желаниям (пружинный механизм тоже неплохо работает на данных кроватях).

Чтобы сделать мебель-трансформер своими руками, нужен чертеж с точными замерами конструируемого изделия.

Чертежи мебели трансформера своими руками

Схема шкафа-кровати трансформера

Мебель-трансформер можно заказать в компании, которая занимается ее изготовлением, но если домашний мастер имеет хотя бы небольшой опыт работы со столярным инструментом материалами, которые используют для ее изготовления, он может сам сделать ее своими руками.

Чертежи также можно выполнить самостоятельно или найти в интернете, где предлагаются и мастер-классы по составлению эскизов и чертежей и изготовлению трансформера своими руками.

Чертеж шкафа с встроенной кроватью

При выполнении чертежа необходимо учесть:

• размеры помещения, где предполагается установка мебельного трансформера;
• четкие параметры нового изделия;
• материалы, которые будут использованы, и их свойства;
• место расположения изделия;
• тип трансформера.

Поэтапное описание процесса изготовления шкафа-кровати своими руками

Этапы изготовления шкафа-кровати:

1. Выбор будущего дизайна и составление примерного эскиза.
2. Расчет объема необходимых материалов и приобретение их.
3. Создание окончательного чертежа.
4. Раскрой материала, организация мест крепления отдельных частей между собой.
5. Сборка шкафа-кровати и проверка его работоспособности.
6. Косметические работы по декорированию получившегося предмета интерьера.

Важно соблюдать последовательность этапов. Это позволит всегда иметь под рукой необходимые материалы и крепеж

В первую очередь необходимо сделать каркас шкафа-кровать.

Самый ответственный же этап — раскрой. Даже опытные мастера предпочитают проводить его на специализированных фабриках. Ведь как бы не казался прост и надежен ручной бытовой инструмент, ни один лобзик не способен обеспечить постоянно высокое качество раскроя, один раз в процессе работы дрогнула рука — и весь лист материала можно утилизировать.

Перед сборкой определитесь с инструментами, чертежами и комплектующими для сборки изделия.

Еще большую сноровку нужно иметь при работах по организации мест посадки крепежных элементов. При их некачественном выполнении можно совсем лишиться возможности сбора всей конструкции.

Прежде чем собирать шкаф кровать трансформер своими руками чертежи должны быть подготовлены заранее.

Шкаф-кровать своими руками

Проста и доступна для самостоятельного выполнения модель, совмещающая шкаф и спальное ложе. Изделие состоит из 3 частей, которые создают отдельно и затем объединяют в раскладываемую конструкцию. До того как сделать кровать-трансформер своими руками, необходимо выполнить расчеты размеров модели и оформить чертеж с размеченными местами для крепежей. Можно воспользоваться готовыми схемами либо составить план самостоятельно, проектируя каждую деталь.

Габариты и форма корпуса основания для кровати зависят от требуемого функционала и размеров помещения. Важная часть трансформера – вместительная ниша под спальное место. При самостоятельном изготовлении каркаса шкафа-кровати часто выбирают плиты (ламинированные либо стандартные), т. к. материал неприхотлив в обработке, доступен по стоимости. Можно заказать распил деталей ДСП по нужным параметрам у производителя, в таком случае будет выполнена обработка краев элементов кромочной лентой.

Плиты МДФ либо ДСП крепят внизу основания, в собранном виде они служат фасадом мебели. При оформлении элементов учитывается дизайн интерьера. Стеллаж и спальное место объединяет подъемное устройство. Механизм переносит большие нагрузки, поэтому специалисты советуют выбрать качественные системы. При изготовлении шкафа-кровати также следует уделить внимание размерным характеристикам матраса, наличию фурнитуры.

Изготовление рамы каркаса

Трансформирующийся каркас должен скрывать компактное место отдыха, поэтому он выполняется по рассчитанным размерам и конфигурации. Конструкция должна обеспечивать доступ к вместительной нише для спального ложа. При расчетах важно учитывать параметры матраса, чтобы глубина короба совпадала с толщиной кровати. Специалисты рекомендуют добавлять 2-3 см к требуемому размеру.

Материалом служат простые в обработке плиты ДСП. Распил деталей выполняют у производителей, чтобы избежать образования сколов. Можно заказать у специалистов и готовую раму, что упростит монтажные работы, но будет стоить дороже самостоятельного выполнения конструкции.

В составе короба несколько элементов: плинтус, задняя стенка шкафа, полки для упора. Есть типовые стандарты размерного ряда, но можно выполнить индивидуальный проект – по авторскому дизайну. В таком случае потребуются точные самостоятельные расчеты.

Для основы рамы необходимы 2 доски, которые становятся несущими в конструкции. Размер балок – около 2 м. Сверху, внизу и по краям балки фиксируются на саморезы и клей. Надежности добавляют поперечные доски. На готовой раме выполняется обшивка, материалы фиксируются клеевыми составами. Крепеж деталей выполняется с помощью саморезов либо шурупов, которые размещают на расстоянии в 25 см. Работы по сборке осуществляются на ровной поверхности.

Изготовление откидной части кровати

Следующий этап – монтаж откидной части спального ложа. Основой выступает фанера, распиленная до требуемых размеров. Чтобы избежать прогибов и повреждений после монтажа, рекомендуется использовать 4 доски и добавить поперечные плиты. Укрепят спальное ложе дополнительные борта. Добавочные элементы не должны препятствовать функционированию подъемной системы.

При выполнении откидного блока необходимы грамотные расчеты, чтобы избежать перегрузки короба. Подвижная часть должна облегчать конструкцию. Механизм подъемный у кровати может быть представлен гаражными завесами, сплошной осью либо цапфами с подшипниками.

Важно обеспечить подъем рамы с матрасом и фиксирование конструкции вертикально без физических усилий. Для этого требуются пружинные блоки либо противовесы. Подъемный механизм для кровати-трансформера своими руками изготавливать не обязательно, системы можно приобрести готовыми.

Крепление к стене

Завершающий этап – крепеж рамы трансформера к стене. Для длительного использования рекомендуется выбирать только качественные крепежные изделия. Надежную фиксацию обеспечивают болты либо саморезы, а также металлические рейки.

Для надежной фиксации потребуются металлические углы, которые крепятся к каркасу на анкеры, если стены кирпичные либо бетонные. Саморезы потребуются для деревянных домов.

Затем откидной блок крепится к раме петлями, а его свободный конец монтируется специальными застежками, которые обеспечивают надежную фиксацию кровати-трансформера в сложенном виде. Обработка поверхностей из древесины лаком либо морилкой выполняется до фиксации к стене откидной части.

Конструкция может складываться при поднятии ложа пополам, так мебель займет меньше места в помещении. Модифицируемую мебель дополняют при необходимости полками, зеркалами, делая изделие более функциональным.

Как определиться с размером

Чтобы соорудить оптимальный вариант трансформер модификации кровати с функцией шкафа (или наоборот), важно на самом начальном этапе определиться с габаритами конструкции. Ведь именно от них зависит, насколько удобными будут пропорции и того, и другого варианта мебели

Преимущества сборной кровати:

• расходы на новую кровать снижаются в несколько раз, минимум в 2-3. Магазинный сборный вариант все равно будет дороже;
• дизайн конструкции – универсален, абсолютно удовлетворяет потребностям хозяев;
• можно самостоятельно выбрать самые качественные материалы и не сомневаться в их надежности.

Необходимые материалы, инструменты, раскрой и проект кровати

Материалы:

• лист фанеры или МДФ толщиной 12 мм (1 шт.);
• доски 2.5×30×240 см (3 шт.);
• доска 2.5×20×240 см (1 шт.);
• доска 2.5×10×240 см (1 шт.);
• доска 2.5×7.5×240 см (1 шт.);
• доски 2.5×5×240 см (3 шт.);
• декоративные планки толщиной 6 мм;
• 50 мм саморезы;
• 50 мм гвозди;
• 30 мм гвозди;
• 15 мм паркетные гвозди;
• клей;
• шпатлевка по дереву;
• наждачная бумага;
• петли (мощные дверные петли или специальные петли для откидных кроватей);
• сверхмощная магнитная защелка, способная удержать кровать в поднятом положении и не дать ей опрокинуться;
• петли с доводчиком для медленного опускания кровати в горизонтальное положение.

Инструменты:

• рулетка;
• угольник;
• карандаш;
• молоток (может быть заменен на пистолет для забивания паркетных гвоздей с добойником);
• защитные очки;
• Kreg Jig – приспособление для сверления отверстий для косого соединения впотай;
• дрель;
• циркулярная пила;
• пистолет для забивания паркетных гвоздей;
• эксцентриковая шлифовальная машинка.

Несколько замечаний общего характера:

Работайте на чистой ровной поверхности

Выполняйте надлежащие меры предосторожности, используйте средства индивидуальной защиты. С помощью угольника проверяйте после каждого шага, не отклоняются ли углы конструкции от 90 градусов

Используйте качественные недеформированные пиломатериалы. Прежде чем вкручивать саморезы, просверливайте направляющие отверстия и раззенковывайте их. Приступая к изготовлению своими руками откидной кровати, изучите чертежи, представленные здесь.

Список раскроя

Для «Ящика»

• 2.5×30×199.4 см (2 шт.) – боковые стенки
• 2.5×30×107.3 см (1 шт.) – дно
• 2.5×10×107.3 см (2 шт.) – задние поперечины
• 2.5×5×111.1 см (1 шт.) – передняя поперечина
• 2.5×5×195.6 см (2 шт.) – отделка лицевой стороны ящика, вертикальные боковинки
• 2.5×5×31.1 см (2 шт.) – отделка боковых стенок ящика, верхняя часть
• 2.5×5×114.9 (1 шт.) – отделка лицевой стороны ящика, верхняя часть
• 2.5×7.5×120.0 см (1 шт.) – задняя часть «потолка»
• 2.5×30×120.0 см (1 шт.) – передняя часть «потолка»

Для «Кровати»

• фанера толщиной 6 мм ×102.9×191.1 см (1 шт.) – дно
• 2.5×20×102.9 см (1 шт.) – задняя стенка
• 2.5×20×139.7 см (1 шт.) – боковые стенки (разрезать доску по диагонали, как показано на плане, чтобы получить две детали)
• Отделка лицевой стороны с использованием реек толщиной 6 мм по вашему желанию

Подготовка материалов и раскрой

Перед началом процесса изготовления кровати необходимо иметь чертеж, следуя которому, можно изготовить шкаф-кровать с дополнительными полочками или без них. Подробная схема расположения деталей поможет создать качественную кровать как можно быстрее, которая будет правильно функционировать.

Такие схемы чаще всего предполагают изготовление кроватей размерами 1800*2000, 2120*1715, 2040*2200, 1731*2020. Таковыми изготавливают двуспальные кровати. Односпальные чаще всего предназначены для детских комнат, поэтому имеют меньшие размеры. Поскольку их монтаж производится самостоятельно, есть возможность создать чертеж размеров кровати в зависимости от наличия свободного места, возраста ребёнка и возможного использования этой кровати младшими детьми после подрастания старших. Чтобы создать кровать трансформер, чертежи должны быть максимально точными и четкими.

Чтобы изготовить шкаф кровать своими руками, потребуются такими инструменты:

• Дрель;
• Шуруповерт;
• Электролобзик;
• Пила;
• Напильник;
• Плоскогубцы;
• Рулетка;
• Уровень;
• Отвертка;
• Столярный карандаш;
• Наждачная бумага с разными цифрами абразивности;
• Мебельные шурупы;
• Саморезы.

Это минимальный набор инструментов, в процессе работы могут потребоваться и другие.

Инструменты

Также необходимо иметь такие материалы:

• Мебельные плиты или плиты ДСП;
• Деревянные брусы;
• Деревянные доски;
• Петли для крепления;
• Уголки;
• Шарнирный механизм;
• Материалы для декорирования;
• Материалы для изготовления ножек.

Это также минимальный набор материалов. Раскрой производиться согласно чертежу. Делается это так:

1. При помощи рулетки и карандаша все детали будущего шкафа изготавливаются в виде лекал согласно данных из чертежа;
2. Для лекал можно использовать соединенные листы ватмана или обои;
3. Каждый элемент нужно подписать;
4. Обозначить места соединения и крепления механизма трансформации.

Материалы

Изготовление подъемной кровати

Кровать, которую возможно сложить, экономит огромное количество места в квартире.

С учетом измеренных данных составляется схема сборки кровати.

Как же изготовить данную конструкцию:

подготовка проекта (составление чертежей самому или подбор желаемых схем в интернете, покупка материалов и инструментов); обязательно обратите внимание, чтобы было достаточное количество пластин (ламелей); корпус кровати ставится на надежные деревянные брусья; делается боковая разметка; начинается монтаж монолитной структуры кровати; поверх конструкции крепится лицевая панель (это днище — можно обшить ламинированным листом ДСП); корпус кровати закрепляется к стенке; подъемным механизмом соединяется корпус и сама кровать; делаем ящики для одежды согласно чертежу.

Набор фурнитуры зависит от выбранной модели изделия. Надо продумать все заранее, составить список необходимых элементов для сборки мебели.

Монтаж и декорирование изделия

Когда все составные части раскроены, места распила ошкурены, а посадочные места под крепеж размечены, наступает время сбора. Собрать шкаф-кровать можно всего за несколько часов, если все предыдущие пункты выполнены качественно.

Монтаж шкафа не займет у вас много времени, если вы сделали все чертежи и правильно вырезали детали.

Первым делом собираем и крепим к стене и полу каркас шкафа. Затем переходим к сборке кровати. Крепим между собой элементы каркаса кровати, затем закрепляем дно. И только убедившись в надежности крепления этих частей, можно переходить к установке дополнительных полок или других выбранных элементов.

После сборки кровати-шкафа можно приступить к его декорации.

Последним этапом является установка и крепление к обеим частям механизма трансформации

Важно, чтобы при складывании крепеж не цеплялся за каркас мебели. Несколько раз проверяем механизм подъема на корректность работы и переходим к установке фасадных элементов

Выбирайте качественный матрас для кровати, который будет служить вам длительное время.

Кода и этот этап пройден, снова раскладываем нашу кровать и устанавливаем в ее каркас матрас. Следует помнить о необходимости удержания матраса на своем месте в горизонтальном положении — при сложенной кровати. Чаще всего для этого применяют обычные мебельные ремни, закрепляемые между собой пластмассовыми замками.

Матрас должен соответствовать размеру кровати.

Составление чертежа

Инструкция по сборке кровати не будет иметь смысла без чертежа. Схематичное изображение конструкции необходимо для расчета размеров всех деталей и расхода материалов. Отталкиваться стоит от ожидаемых параметров кровати-трансформера и габаритов комнаты. Кроме того, по рисунку станет очевидным порядок ее монтажа. Подготовить чертеж кровати можно разными способами:

1. Самому, но это не лучший вариант для тех, у кого нет никакого опыта.
2. Специальными компьютерными программами, доступными для скачивания в открытых онлайн-ресурсах.
3. Путем оформления заказа у квалифицированных специалистов.

Профессиональные чертежи и схемы кроватей-трансформеров — наилучший вариант, минимизирующий возникновение проблем при сборке. Но они не бесплатны, что неизбежно увеличивает стоимость готового изделия. В качестве альтернативы можно использовать материалы в сети и подогнать их под нужные размеры.

Виды кроватей-трансформеров для малогабаритной квартиры, их функционал

Поэтапное описание процесса изготовления своими руками

После того, как распил готов и все детали закромлены, можно приступать к процессу засверловки и сборки. С лицевой стороны отверстия рассверливаются 7 мм сверлом с торца 5 мм. Для того чтобы отверстия совпадали, сначала разметьте их карандашом. Торцы необходимо рассверливать ровно посередине, при этом сверло должно заходить перпендикулярно.

Выполнить каждое действие вполне реально самому, даже при условии отсутствия соответствующего опыта.

Сборка каркаса и короба

Отдельно соберите каркас шкафа и короб матраса

Для правильной работы механизма важно наличие у шкафа диагонали. Проверить ее наличие достаточно просто, сначала замеряйте расстояние от одного верхнего угла к противоположному нижнему, затем повторите процедуру с другой стороны

Разница в диагоналях не должна быть больше 3 мм, если у вас получилось больше, поочередно надавите на углы каркаса, чтобы придать ему форму правильного прямоугольника.

Для удобства эксплуатации нужно подобрать матрас правильного размера: меньше основания на 150 мм по ширине и 400 мм по длине.

Монтаж механизма трансформации

Механизм трансформации крепится при помощи болтов и гаек к бортам кровати и стенам шкафа. К каждому механизму следует инструкция с точным расположением крепления, эту схему необходимо выдержать с максимально возможной точностью. При самостоятельной сборке лучше использовать наиболее простые механизмы на основе шарниров.

При креплении механизмов трансформации необходимо, чтобы короб и каркас находились на одном уровне. После того, как этап крепления будет закончен, необходимо проверить работу механизма. Он должен плавно открываться.

Чтобы короб, встроенный в каркас, без проблем опускался и поднимался, необходимо установить подъемный механизм.

Установка ножек и изголовья

Ножки для шкафов кроватей можно приобрести в готовом виде магазине мебельной фурнитуры, они соединяются с помощью планки, поворот которой заставляет их скрыться внутри короба. Кроме того, также в качестве ножек могут использоваться специально предназначенные для этого декоративные ручки находящиеся на фальшь панели.

Изголовье для кровати можно заказать в ателье, либо пошить самостоятельно, используя для этих целей поролон

Важно чтобы накидка на него была съемной, что позволит снять ее и легко постирать

Металлические изделия — самые удобные, особенно если они соединены друг с другом одной планкой.

Финальная отделка и декорирование

После того как вы убедились, что все работает, остается последний этап отделки дна кровати под имитацию шкафа. Вариантов здесь множество в первую очередь все зависит от ваших вкусов и фантазии.

В первую очередь, конечно же, следует учесть, что шкаф должен гармонично сочетаться с интерьером. Декоративный фасад не обязательно должен быть цельным. Кто-то разбивает его на несколько частей, крепя к каждой по ручке, тем самым создавая видимость шкафа с несколькими дверками.

Также можно с помощью двухстороннего мебельного скотча прикрепить зеркальную вставку или стекло с фотопечатью. Кроме того, большой фасад не обязательно пилить на несколько частей. Создать видимость нескольких дверей можно с помощью декоративной ленты.

Шкаф, встраиваемый в мебельную стенку, трудно будет принять за кровать, если оформить ее низ в точном соответствии с лицевой стороной других элементов гарнитура.

Нюансы изготовления в зависимости от модели

Сегодня пользуется спросом множество видов трансформеров: разборные, модульные, кроватки с маятником, двухъярусные с комодом, письменным столом и другими предметами. Но самыми востребованными остаются кровать-шкаф и диван. Они отлично подходят для гостиной, спальни, детской комнаты. Разные элементы декора дают возможность применять их в любых стилях интерьера.

Кровать-шкаф

Сделать своими руками кровать-трансформер, собирающуюся в шкаф, несколько проще, чем другие виды. Такие изделия комфортны и компактны — они занимают не более 1 квадратного метра в собранном виде. При условии выбора качественной фурнитуры и ее правильной установки конструкция получается надежной. Сборка одной из самых простых моделей кроватей осуществляется следующим образом:

1. Для изготовления каркаса кровати понадобятся 5 панелей — 4 для боковых сторон и 1 в качестве основания. Детали необходимо вырезать по размерам, заранее отмеченным в чертеже. Каждый элемент отшлифовать, а его края окантовать. Доски соединить с помощью винтов и клея. После высыхания платформу, в которой будет скрыта кровать, закрепить к стене анкерными болтами.
2. Сборку короба кровати произвести подобным же образом, но сторон должно быть 3. Его основание станет подматрасником, поэтому конструкцию нельзя делать сплошной. Вместо цельного полотна по периметру уложить деревянный брус, а к нему прикрепить небольшие доски.
3. Короб кровати обязательно усилить продольными, поперечными рейками, они предупреждают прогибание фанеры. На боковой стороне основания места для сна саморезами и клеем закрепить обшивку. В верхней части зафиксировать поперечную рейку.
4. Далее необходимо установить механизм трансформации, который позволит сложить и разложить кровать. Детали на пружинах и с газовыми амортизаторами удобнее и безопаснее обычных подъемных. Последние недопустимы для установки в детских кроватях, но они стоят дешевле.
5. В верхней части короба закрепить петлю, через нее протянуть ремень для страховки. Дополнительное размещение магнитных застежек не позволит конструкции раскрыться при подъеме.
6. Схема сборки предусматривает еще один важный этап — монтаж ножек кровати. Лучше выбрать металлические опоры, они значительно надежнее деревянных. Ножки кровати должны быть подвижными, чтобы их прятать в собранной конструкции и доставать при раскладывании. Оптимальный угол поворота каждой из них — 180 градусов.

Расстояние между досками на подматраснике не должно превышать 20 см.

При изготовлении изголовья кровати стоит отдать предпочтение мягкому варианту с синтепоном или поролоном. Оно крепится непосредственно к каркасу или стене. Установка необязательна, производится по желанию.

Разновидности встроенных в шкаф кроватей, особенности выбора и монтажа

Диван-кровать

Есть еще один вариант как сделать своими руками кровать-трансформер. В этом случае вторым предметом выступает диван, но, в отличие от предыдущей модели, он будет полноценно выполнять свою функцию. Мастер-класс:

1. Для сборки ящика берутся направляющие из бруса, на них делаются спилы с двух сторон. Углы ножек также стачиваются. К заранее подготовленной боковине прикручиваются саморезами направляющая и ножки. Затем соединяются боковые стороны с продольными деталями, в центре ящика фиксируется брусок. Устанавливается дно из цельной фанеры, переворачивается ящик, закрепляются бруски под петлю и в центре.
2. Чтобы сделать раму кровати, понадобятся 14 поперечных и 4 продольных бруска. В углах детали должны скрепляться одним саморезом. Лист фанеры соединяется с рамой, устанавливаются поперечные бруски. В спинке они должны находиться на уровне ножек. Стыки обязательно укрепляются брусом.
3. Ножки кровати изготавливаются той же длины, что и высота ранее сделанного ящика. Края элементов стачиваются и покрываются морилкой. На торцах размещаются войлочные кружки.
4. Для сборки сиденья на раме устанавливаются опорные бруски. Затем обязательно крепится царга с пропилами на одном уровне с уже имеющимися брусками. Ножки крепятся около царги болтом с шайбой, боковые стороны закрываются фигурно вырезанной фанерой. При обивке ящика стоит использовать полоски картона, подгибать края ткани.
5. Для сиденья склеиваются два или три слоя поролона, готовые подушки обшиваются тканью. Чтобы упростить уход в дальнейшем, на них шьется и надевается чехол. В спинке поролон приклеивается к фанере.
6. По центру сиденья и по краям прикручиваются петли, которые будут исполнять роль механизма трансформации. Чтобы соединения были ровным, спинка укладывается на сиденье.

Сделанная таким образом кровать, трансформирующаяся в диван, не может быть оснащена пружинными или другими механизмами. Представленная модель является одной из самых простых и доступных для неопытных мастеров. Соблюдая инструкцию, осуществить сборку можно за 1 день.
