Одной из самых полезных вещей на огороде является мотоблок. К тому же он пригодится в саду. С его помощью можно без труда обрабатывать земельные участки, а также перевозить некоторые грузы: солому, овощи, фрукты, инвентарь и тому подобное. Однако без прицепа не удастся выполнять всего вышеперечисленного. В таком случае уместно рассказать, как изготовить тележку для мотоблока своими руками. Это самый лучший вариант сэкономить средства. Так же, к изучению, будет полезна тема «Прицеп для мотоблока своими руками», с полезными фото и видео материалами.
Рама
Раму можно собрать из стальных уголков и труб круглого и прямоугольного сечения. На первый взгляд конструкция очень сложная и обладает большим запасом прочности. Но стоит заметить, что транспорт будет использоваться в сложных условиях. Потому все вопросы касательно прочности отпадают.
Чертеж и размеры рамы тележки для мотоблока
1.
Откос из металлического уголка.
2.
Рама под кресло водителя
3.
Стояк, выполненный из трубы
4.
Стойки водительского кресла, выполненные из уголка.
5,14.
Передние подкосы из трубы
6,15.
Лонжероны продольные из уголка
7,8.
Опоры для осей колес.
9,16.
Задние подкосы, выполненные из труб
10.
Поперечина для усиления, выполненная из уголка
11.
Корпус продольного шарнира
12.
Ось колес
13,17.
Поперечные лонжероны
18.
Косынки.
Однако если нагрузки не будут столь масштабными, то можно выбирать более простые конструкционные решения (см. Самосвальный прицеп для мотоблока).
Как соединить?
Покупной мотоблочный прицеп находится, как правило, в разобранном и запакованном виде. Для эксплуатации данную конструкцию необходимо собрать. В магазине могут предложить услуги специального сотрудника по сборке агрегатов с выездом на дом, но за приличную плату. В то же время с данным процессом можно легко справиться самостоятельно. Главное, соблюсти правильный порядок сборки, для чего можно воспользоваться прилагающейся инструкцией.
Вначале необходимо перевернуть кузов и установить ступицы. При этом необходимо знать, что в большинстве конструкций они разные и должны монтироваться в строгом соответствии со схемой. Затем устанавливают упор тормозного троса, который должен направляться к передней части тележки. Потом идёт установка дышла прицепа в двух местах. После ставится в прямой последовательности тормозная лента, тормозной трос. Его необходимо натянуть. Затем ставят колёса и закрепляют их диски уплотнительными кольцами. В конце нужно прицепить на колёса колпаки. Прицеп переворачивают и устанавливают крылья, если таковые имеются. Чаще всего, у каждой детали есть два крепления. В конце скручивают и крепят шурупами к кузову сиденье. Мотоблочный прицеп готов к работе.
О том, как сделать тележку для мотоблока, смотрите в следующем видео.

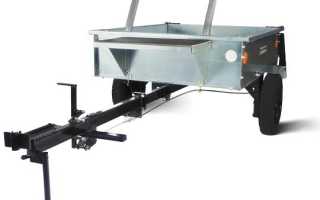

После покупки мотоблока и проверки его рабочих возможностей, владельцу хочется дополнить эту полезную машину грузовым прицепом.
Получив еще одну колесную ось, кузов и сиденье мотоблок превращается в универсального помощника, которым можно успешно пользоваться круглый год.
Мотоблок с прицепом успешно заменит не только мини-трактор, но и грузовик. А если у прицепа есть самосвальное устройство, то вам не придется махать лопатой, разгружая песок или щебень, чернозем или навоз.
Заводской прицеп для мотоблока может иметь грузоподъемность от 300 кг до одной тонны и разные размеры кузова. Здесь все зависит от технических характеристик мотоблока, поэтому производители прицепов приспосабливают свою продукцию под легкие, средние и тяжелые ручные трактора (мотоблоки).
Сегодня выбор мотоблоков весьма широк, поэтому разновидностей грузовых адаптеров для них предлагается немало. Размерный ряд кузовов таких прицепов представлен следующими вариантами.
Читать также: Класс точности измерительных приборов гост
Для легких мотоблоков обычно используют прицепы с кузовом шириной 1 и длиной 0,85-1,15 метра. Грузоподъемность таких адаптеров не превышает 300 кг. Стоимость легких тележек находится в районе 12 — 15 тыс. рублей.
У тележек, рассчитанных на работу с мотоблоками средней мощности (4,8-8 л.с.), размер кузова составляет 1,0х1,5 м или 1,1х1,4 м при грузоподъемности от 300 до 500 кг. Стоимость грузовых адаптеров данного класса зависит от комплектации и компании-производителя и может составлять от 19 до 40 тыс. руб.
Для тяжелых машин мощностью более 10 л.с. используют одноосные или двухосные прицепные тележки с кузовом шириной 1,2 и длиной от 2 до 3 м. Они способны перевозить грузы весом от 500 кг до 1 тонны. Цена таких адаптеров находится в диапазоне от 42 до 60 тыс. руб.
Высота бортов у стандартных мотоблочных прицепов составляет от 30 до 35 сантиметров. Для большегрузных тележек используют каркасные бортовые ограждения высотой 50-60 см.
Прицепы грузоподъемностью более 350 килограмм оборудуются механическим тормозом. Этого требуют правила техники безопасности. При движении вниз по крутому уклону погасить инерцию груженого прицепа одним тормозом мотоблока вам не удастся. Поэтому, подбирая прицеп для тяжелого ручного трактора, обязательно обратите внимание на наличие данной опции.
Стандартный самосвальный прицеп для легких и средних мотоблоков не имеет подъемного гидравлического цилиндра. Кузов в нем устанавливают таким образом, что центр тяжести груза находится на поворотной оси. Подобная центральная балансировка заметно облегчает процесс ручного опрокидывания.
Для повышения удобства погрузки и разгрузки некоторые модели прицепов, кроме заднего, имеют также два боковых открывающихся съемных борта.
Кузова прицепов чаще всего изготавливают из окрашенного оцинкованного листа, окрашенного черного стального листа или из ударопрочного пластика. Первый вариант является наиболее качественным и долговечным, хотя и самым дорогим.

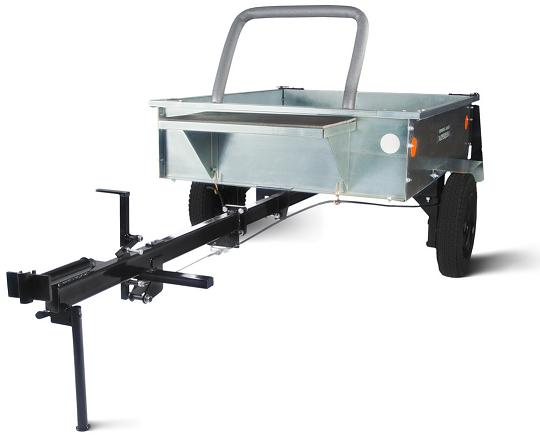

Конструкция тележки
Тележка любой конструкции имеет такие части:
— место для водителя;
— рама;
— тележка с кузовом;
— колеса.
Какой материал подойдет для изготовления рамы тележки?
Лучше всего готовить раму для тележки из уголков и швеллера. Их можно купить практически в любом строительном гипермаркете или на базе. Важно очень аккуратно варить раму. Конструкция должна выдерживать передвижения с нагрузками на сложных участках дорог.
Заготовка для колесной оси
Для колесной оси можно использовать стальные круги, которые имеют диаметр 30 миллиметров. С продольным шарниром ось соединяется по средствам сварки. Важно подобрать такую ось, чтобы колеса располагались под кузовом.
Как делать кузов для тележки
Самостоятельно можно сделать кузов для тележки из досок, которые имеют толщину 20 миллиметров. На углах досок крепятся стальные уголки. С их помощью кузов крепится к раме болтами. Самый лучший вариант – откидные борта. Так можно будет без труда снимать грузы, а также укладывать на повозку.
Колеса — от чего подойдут
В принципе колеса можно взять из любой сельскохозяйственной техники. Кроме того, некоторые умельцы используют колеса от мотоциклетной техники, а также от колясок. Вот только ось придется выточить под диаметр подшипников.
Сцепка для прицепа
Сцепку можно изготовить из любого куска металла. В нем необходимо высверлить отверстие, которое будет использоваться для сцепка. Поворотный узел обязательно используется с подшипником. Важно максимально прочно укрепить его с помощью сварки.
Дно тележки
Дно тележки можно изготовить даже из обрезной доски. Однако лучше всего использовать двухмиллиметровую сталь. В итоге получится прицеп для мотоблока, который сможет служить несколько лет без сервисного обслуживания. Все материалы для изготовления можно легко найти в любом строительном магазине. Инструмент наверняка найдется в каждом доме. Разве что электросварку можно взять в аренду.
Выполняя прицеп для мотоблока своими руками важно учесть, что каждая деталь должна быть выполнена как можно точно. От этого зависит качество и долговечность изделия. Всего за несколько дней можно справиться с работой.
Комплектующие
Одной из наиболее важных деталей тележки является сцепное устройство. Оно бывает трёх видов:
Но встречаются и другие деления данных устройств. Так, некоторые производители выпускают специальный вид креплений, которые подходят только к определённым моделям мотоблоков. Такие конструкции выпускают в виде двух креплений в форме буквы «П», которые соединяются профилем с квадратным сечением.
А есть универсальные. С их помощью можно закрепить прицеп на мотоблоке любой марки, будь то «Зубр» или «Форза». Выглядят такие модификации, как две небольшие рамы, соединённые при помощи шариков. Этот вид сцепки считается наиболее надёжным.
Читать также: Как варить инверторным сварочным аппаратом новичкам
Отличительными чертами заводских сцепных механизмов является маленький вес. И высоту вылета в них можно отрегулировать при необходимости. Однако если монтаж сцепки по любым причинам невозможен, то отличным решением может стать переходник с зацепом.
Важной деталью в конструкции прицепного являются тормоза. Ими укомплектовывают тележки с большой грузоподъёмностью. Лучшим вариантом являются дисковые конструкции со ступицей, которые приводятся в рабочее состояние от двигателя мотоблока.
Однако, простая тележка может быть оснащена и стоячим ручным тормозом.
