Беседка из профильной трубы своими руками: чертежи и фото

Этапы подготовки

Сначала нужно будет подготовиться к строительству.

Проектирование сооружения

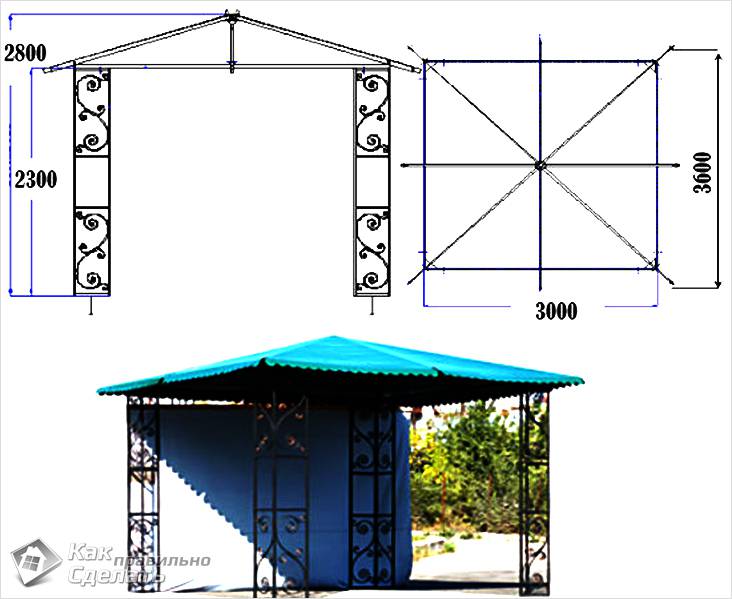

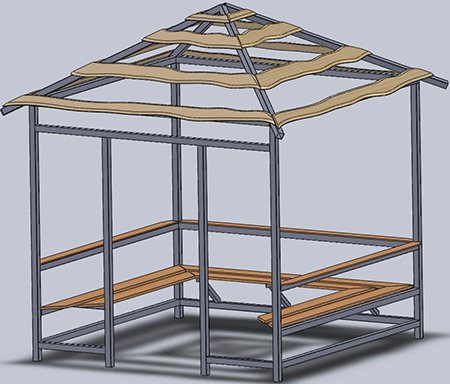

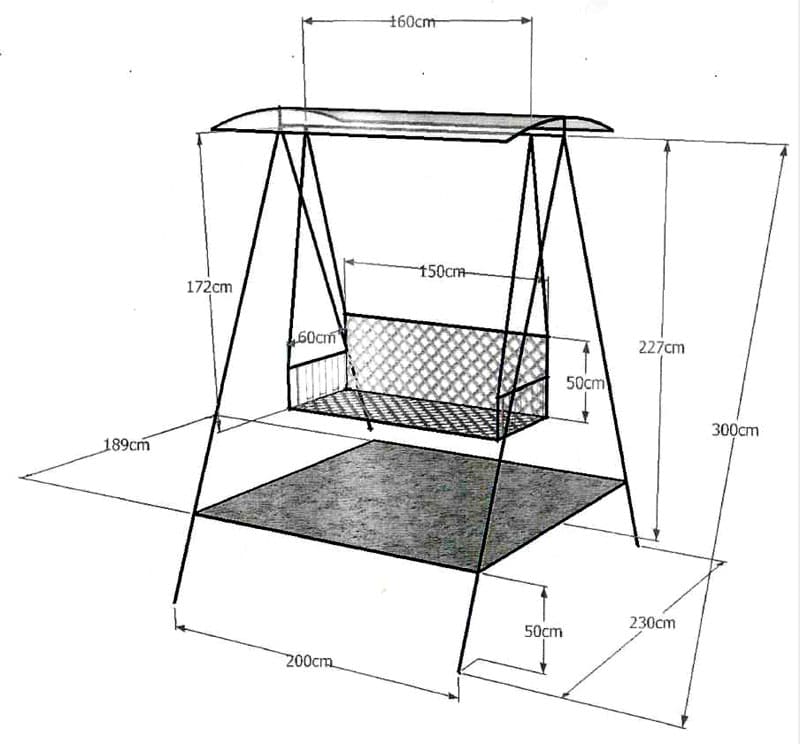

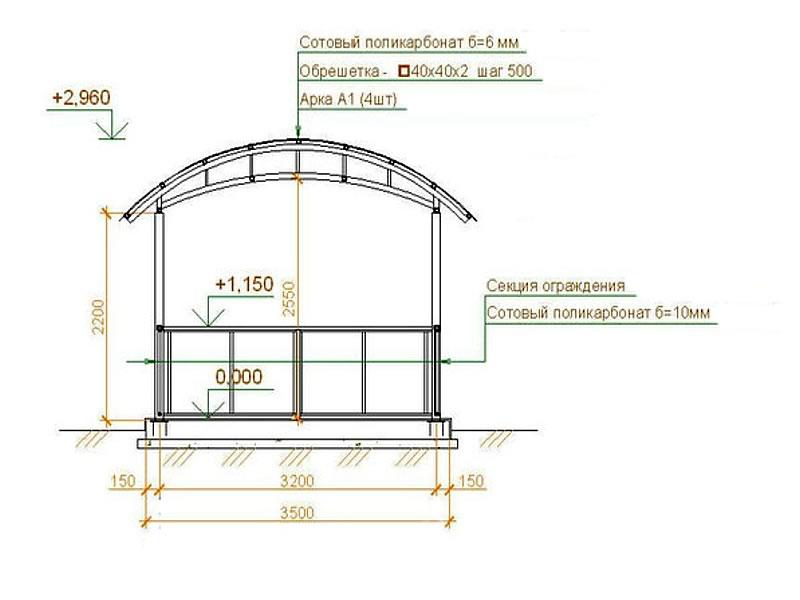

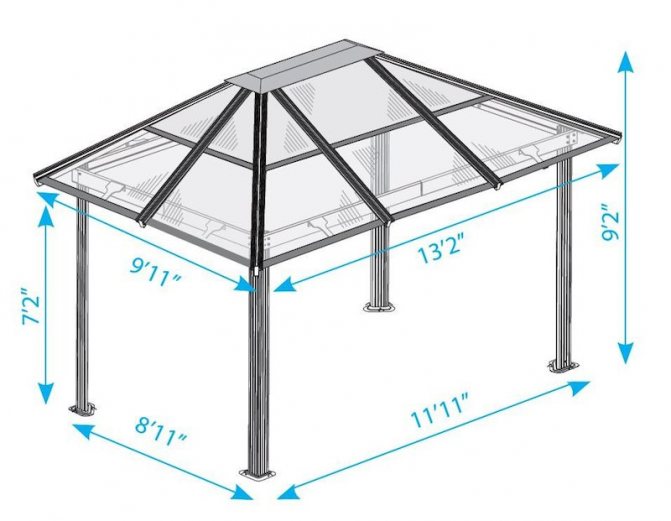

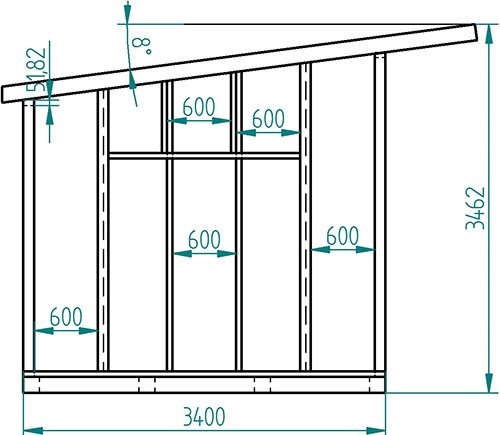

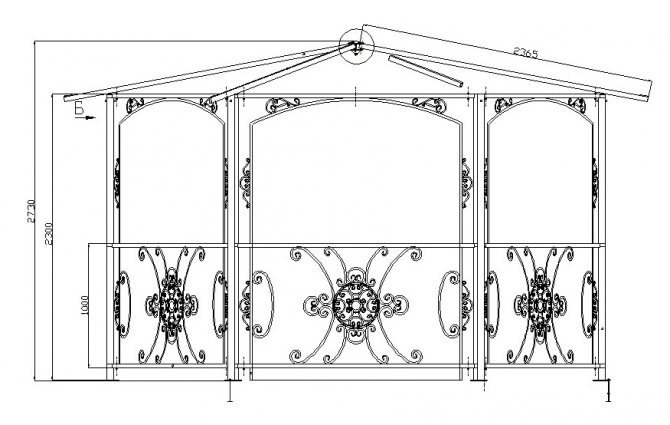

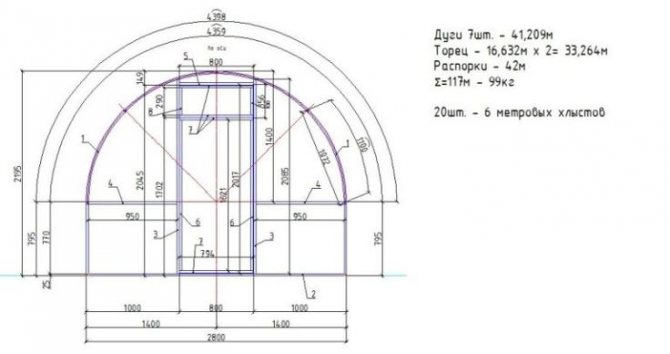

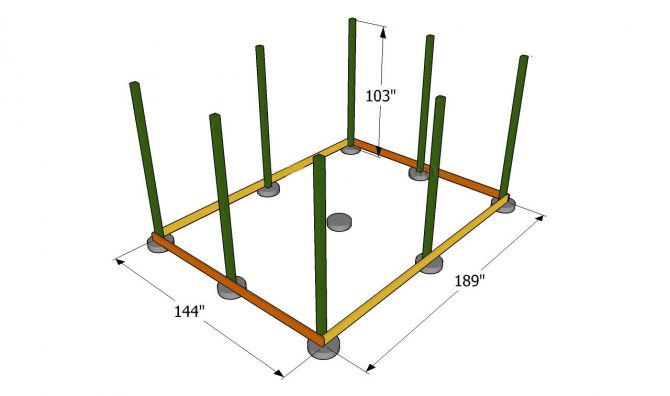

На фото: чертеж постройки.

1. Выберите место расположения беседки и тип ее конструкции. Последнее по большей части будет зависеть от стиля, в котором вы хотите видеть конечный результат. Для того чтобы определиться с ним, просмотрите многочисленные фотографии в интернете, можно «украсть» идею у соседей или знакомых.
2. Будет замечательно, если рядом с будущей постройкой есть водоем, ручей или искусственный пруд. Тогда отдых окажется вдвойне приятным.

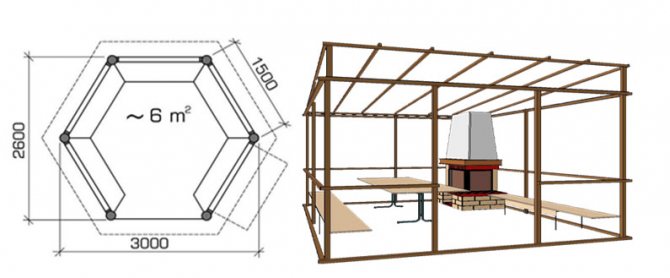

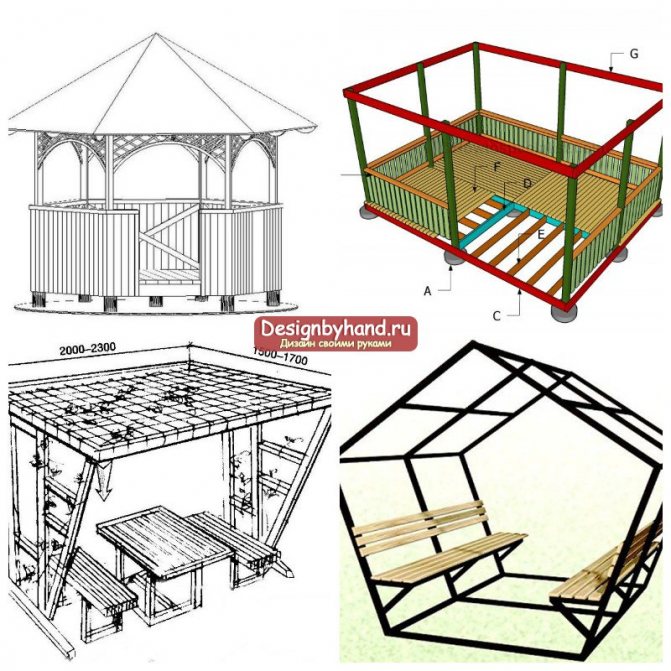

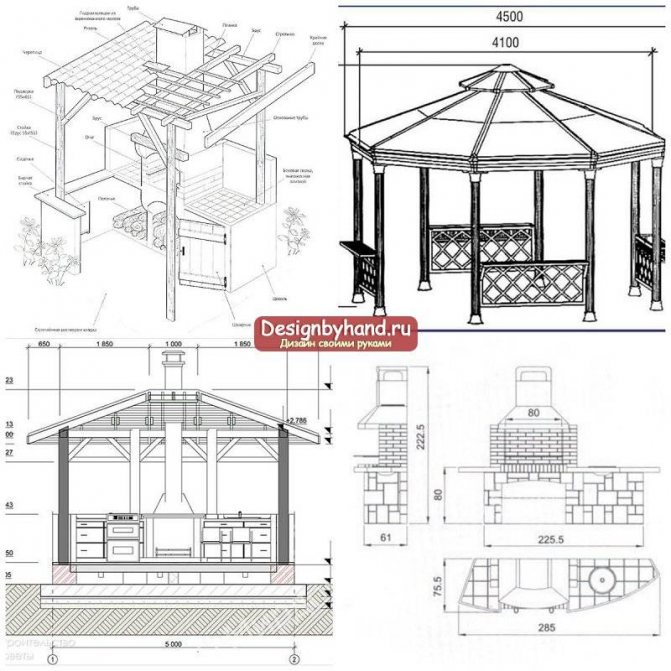

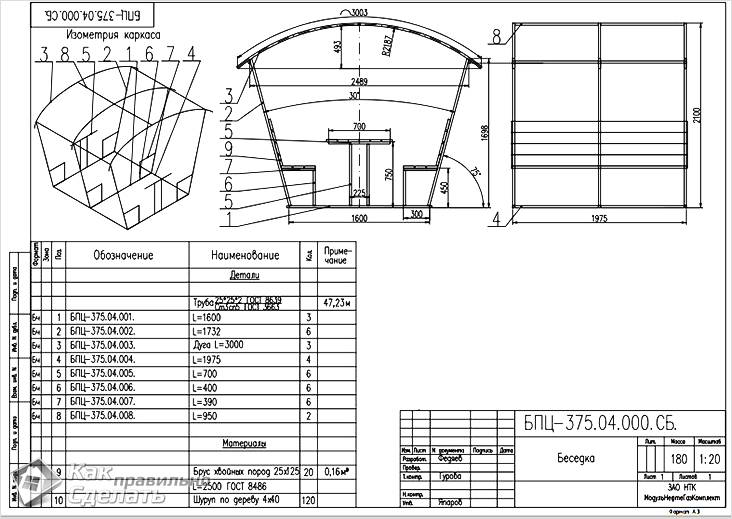

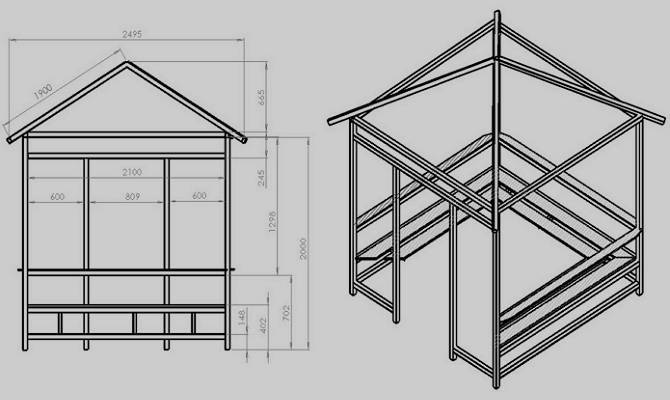

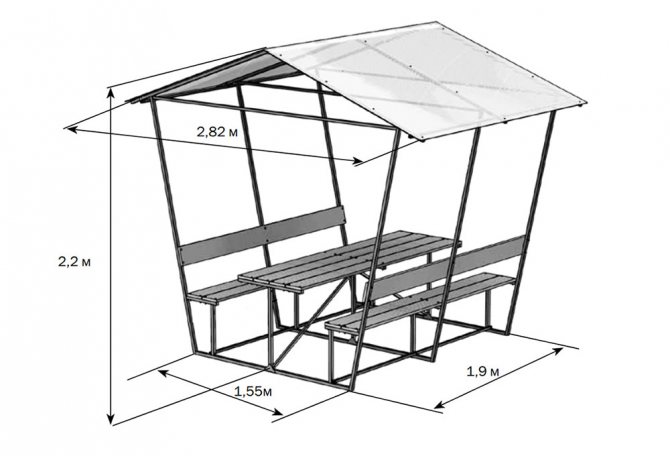

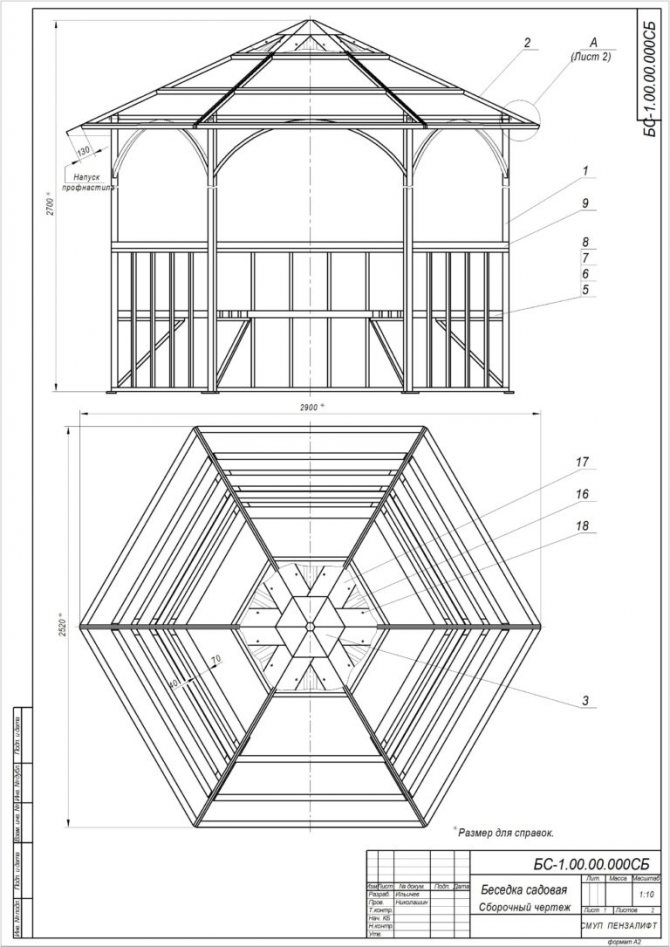

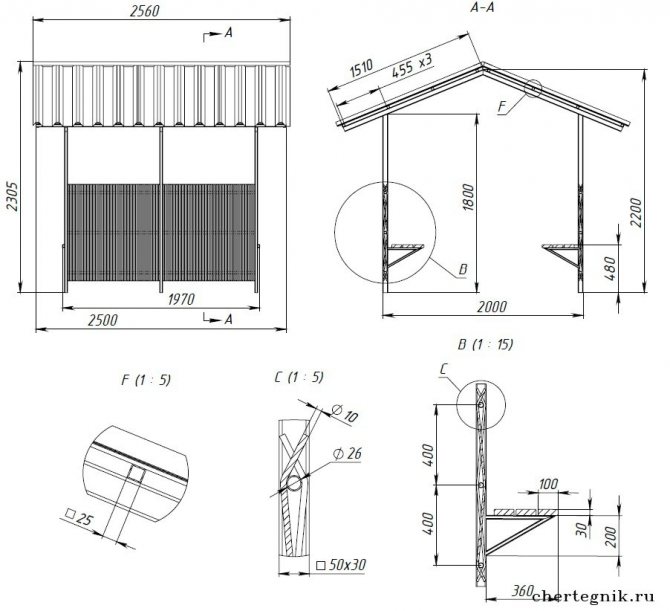

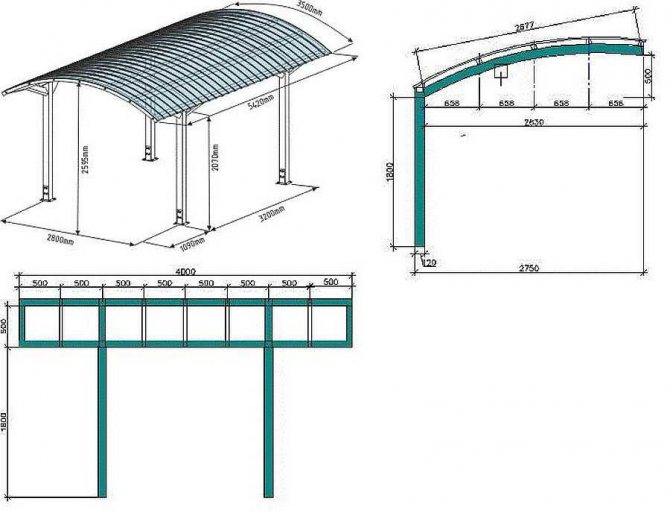

3. Очень поможет в работе чертеж или эскиз вашей будущей беседки. Если вы просчитаете еще и размеры, будете иметь точное представление о количестве стройматериалов. Такие чертежи беседки из металлопрофиля своими руками, как и варианты дизайнерских разработок, можно встретить в бескрайних просторах сети.

1. Вход планируйте по направлению к основному дому, проем должен быть достаточным для свободного прохода человека, как по высоте (2/3 м), так и по ширине (1/1,5 м). Внутри тоже должно быть просторно, так, чтобы была возможность стоять в полный рост с хорошим запасом.
2. Если у вас предусмотрен камин, печь, мангал или барбекю в беседке, определитесь с местом его расположения внутри. Дополнения не должны мешать обзору в том числе, а подход к ним делается максимально удобным и безопасным.

Расчет и выбор материалов

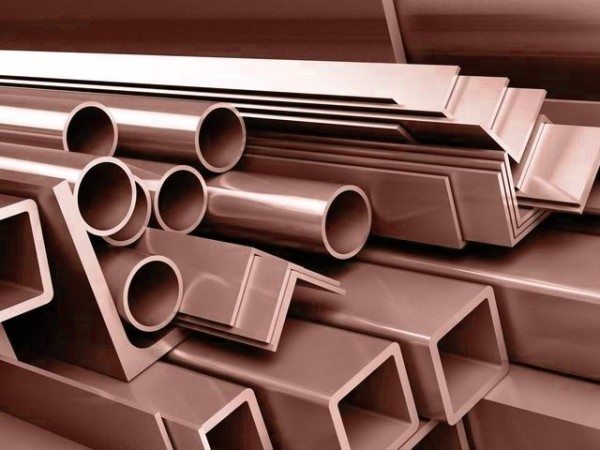

Из этих материалов можно сделать каркас беседки.

Очень хорошо подойдут для строительства металлические квадратные или прямоугольные трубы, а также уголок или П-образный профиль с толщиной стенок от 2 до 4 мм. Стандартно материал выпускается в прокате длиной 6 метров, что очень удобно. Но, если у вас есть обрезки разной длины, они пригодятся для дополнительных перемычек.

Можно использовать алюминиевые профили или трубы, они легче и не подвержены коррозии, да и сварка не потребуется.

Но высокая цена зачастую останавливает домовладельцев, и они делают выбор в пользу обычного металла.

1. Просчитайте общую длину проката, исходя из размеров беседки, учитывая частоту стоек и перемычек. Начинайте с самых длинных отрезков, на дополнения могут пойти и обрезки подходящие по размерам.
2. Вычислите площадь пола и кровли.
3. Для полового покрытия неплохо подойдет не боящаяся влаги террасная доска или керамическая плитка. Более дешевый вариант – линолеум. Под дощатый настил потребуются лаги, для фундамента и стяжки – цемент с песком, гравий или керамзит.
4. Крышу монтируйте, исходя из своего вкуса и возможностей. Красиво смотрится металлочерепица, а для эконом-варианта можно подобрать листовой или сотовый поликарбонат. Это полупрозрачный материал, хорошо защищающий от ветра и осадков, стойкий к ультрафиолету и достаточно прочный.
5. После окончания расчетов стоит приплюсовать к полученному итогу 10%, на случай отбраковки, непредвиденных расходов или дополнений по ходу монтажа.
6. Учитывайте и расходы на доставку, сварочные работы и наем рабочей силы (если таковой планируется).

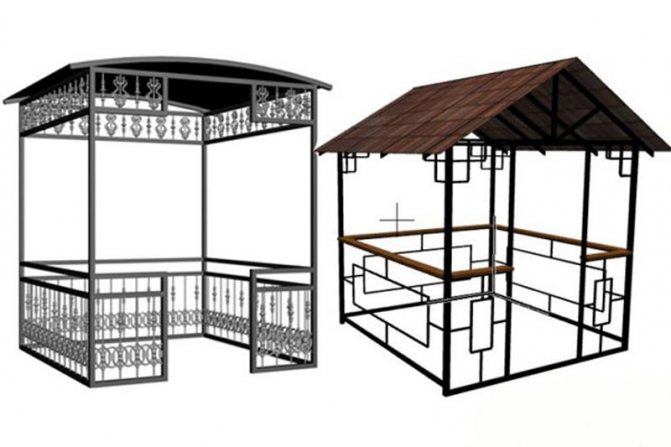

Основные характеристики беседок из металлопрофиля

Использование металлопрофиля при сооружении беседок вполне оправдано, так как данная методика имеет ряд преимуществ:

• конструкция из металлического профиля в итоге оказывается легче, чем деревянная, так как трубы внутри полые;
• наличие фундамента и пола не обязательно;
• возведение сооружения происходит довольно быстро и просто;
• металл имеет крайне высокую температуру плавления, поэтому в таких беседках можно устанавливать мангалы;
• весь ремонт металлической беседки заключается в периодическом окрашивании (каждые 4-5 лет) конструкции, чтобы уберечь ее от коррозии;
• металлопрофиль недорого стоит сам по себе, а учитывая, что из него изготавливается только каркас, стоимость беседки получается весьма демократичной.

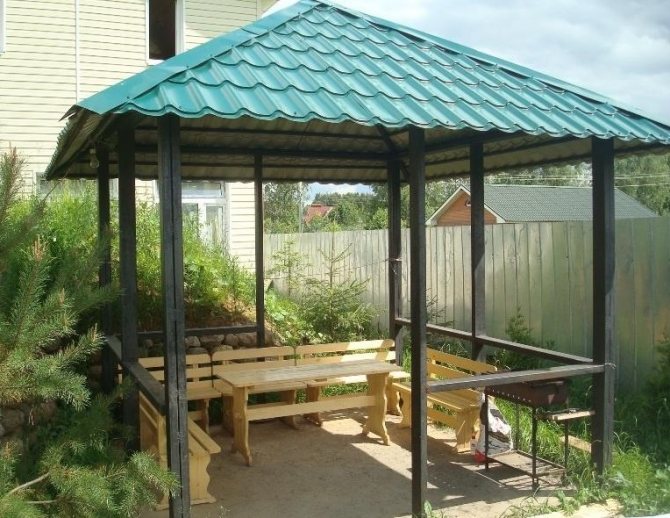

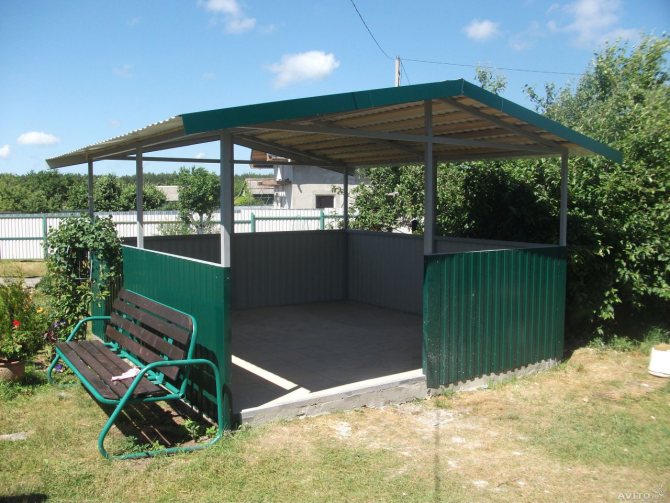

Беседки из металлопрофиля обычно оборудуются крышами из металлочерепицы, поликарбоната или дерева. Наиболее простой в монтаже и дешевый — поликарбонат, однако, это полупрозрачный материал, который не обеспечивает плотной тени в жаркий солнечный день.

Поэтому чаще при выборе выигрывает непрозрачная металлочерепица, но она довольно сильно нагревается, и в такой беседке может быть душно. Деревянная крыша не имеет обоих этих недостатков, но выглядит массивнее, чем сама конструкция беседки, что смотрится несколько дисгармонично. Каждый сам выбирает вид материала для крыши исходя из условий эксплуатации и личных предпочтений.

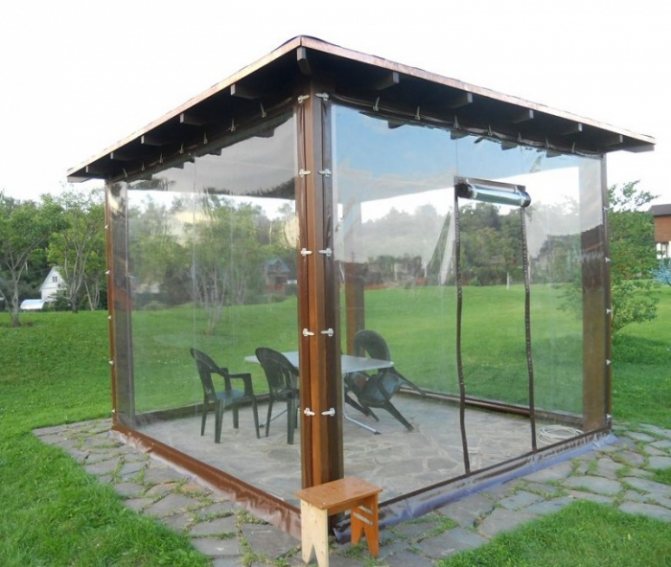

Стенки в беседке можно сделать из того же металлопрофиля, металлической ковки, кирпича, деревянных досок или решетки, поликарбоната, плотной затеняющей сетки и так далее. По стенам беседки можно пустить плетущиеся растения, что не только украсит конструкцию, но и поможет ей лучше вписаться в ландшафт. При желании стенки можно не делать вообще, в таком случае для такой конструкции больше подходит название «навес».

Рекомендуем ознакомиться: Как правильно выбрать и установить трехходовой регулирующий клапан для теплого пола

При необходимости можно построить как стационарную монолитную беседку, так и разборную переносную. Крепления в стационарной беседке обычно исполняются с помощью сварки. Разборные конструкции состоят из четырех стен, которые соединяются между собой с помощью крепких болтов, и съемной крыши, которая крепится на штифты.

Полезно! Если дачный участок посещается редко, а в самом дачном поселке нет охраны, разборная беседка — это отличный способ уберечь конструкцию от кражи.

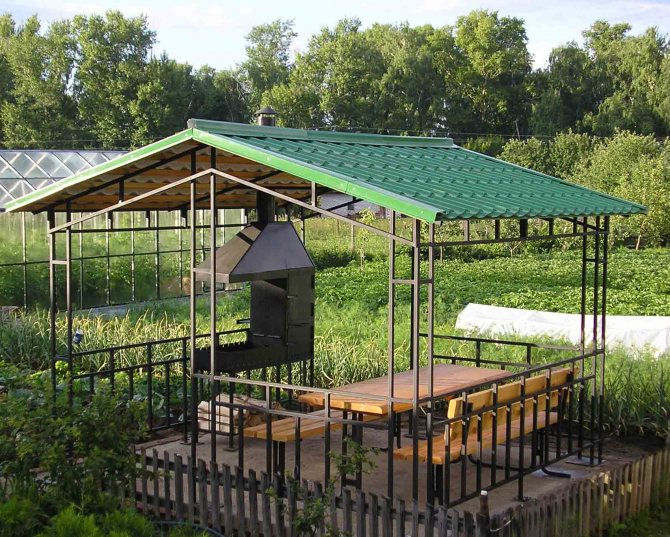

Основные достоинства металлических беседок

Стоит заметить, что беседка из профильной трубы, помимо легкости сооружения, имеет и другие важные преимущества.

• Она немного весит – если почва на участке достаточно плотная и не сдвигается в зависимости от сезона, то фундамент может вообще не потребоваться – вместо этого конструкцию можно взгромоздить на кирпичи/камни. Если же беседка небольшая, то ее при необходимости вообще можно будет переносить на другое место. В крайнем случае, можете построить столбчатый фундамент, который куда менее затратный, нежели ленточного типа.
• Такая конструкция пожаробезопасна, чего нельзя сказать о беседках, выполненных из древесины. Следовательно, внутри без проблем можно размещать, к примеру, мангал. В таком случае даже если пожар и произойдет, то конструкции он никоим образом не повредит.

Металлическая беседка очень прочная, она может без особых проблем выдерживать сезонные подвижки почвы. Каркас гораздо лучше держит форму, нежели те, что выполнены из дерева либо кирпича. Наконец, все соединения получаются максимально точными и геометрически правильными. Хотя даже в случае неточностей их можно будет с легкостью устранить.

Безусловно, имеются у таких беседок и свои минусы. Так, теплоизоляция здесь практически нулевая. По этой причине подобного рода беседки выполняются открытыми, то есть больше для летнего использования. Конечно, конструкцию можно чем-то обшить (скажем, вагонкой), однако она все равно останется неуютной и холодной. Помимо того, каркас нуждается в перманентном уходе. Антикоррозийное покрытие придется регулярно обновлять, иначе каркас будет контактировать с влажным грунтом и, как следствие, начнет ржаветь.

Этапы возведения беседки из металлической профильной трубы

Строительство беседки из профильной трубы на даче не займет много времени. Основные этапы возведения дачного сооружения:

1. Выбор места и создание проекта.
2. Подготовка инструментов и материалов.
3. Строительство каркаса, обвязка.
4. Настил кровли.
5. Монтаж, отделочные работы.

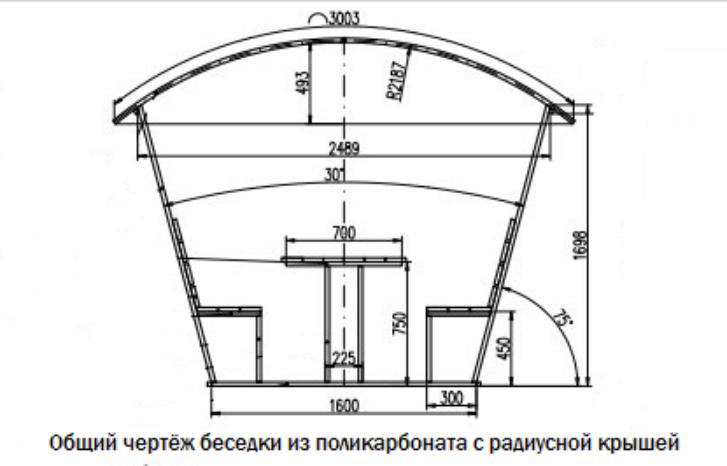

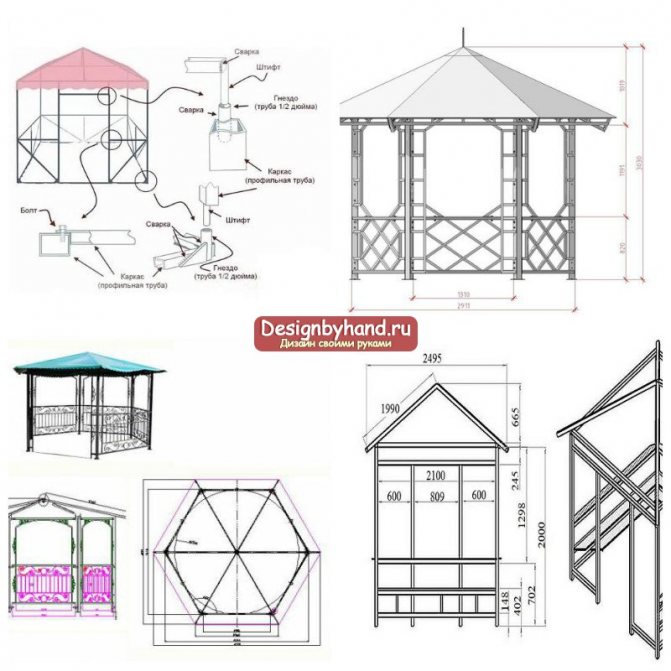

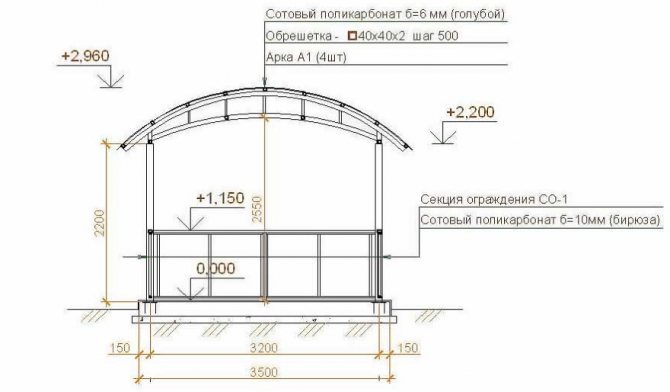

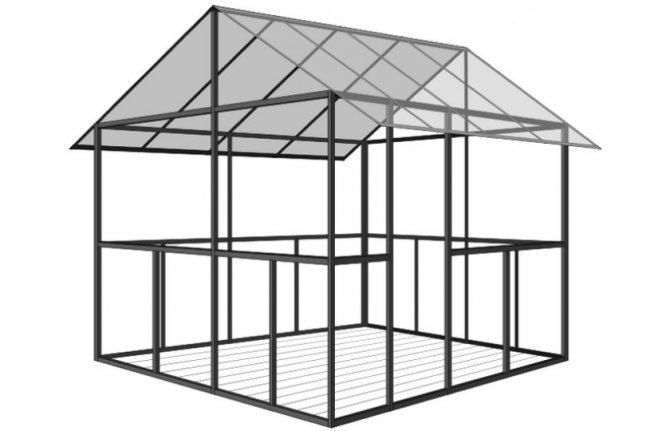

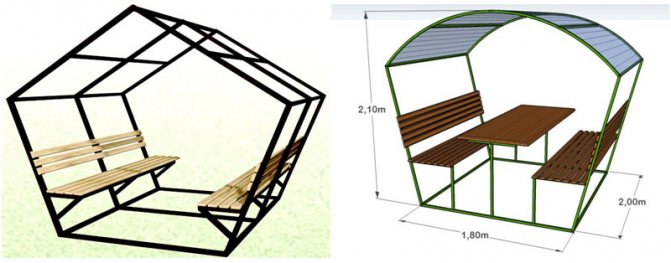

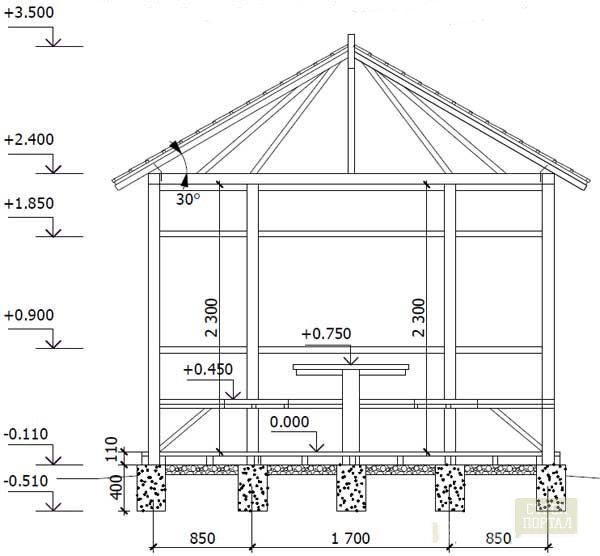

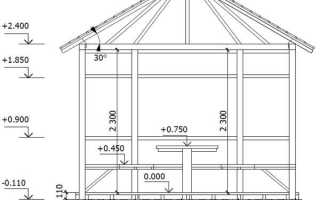

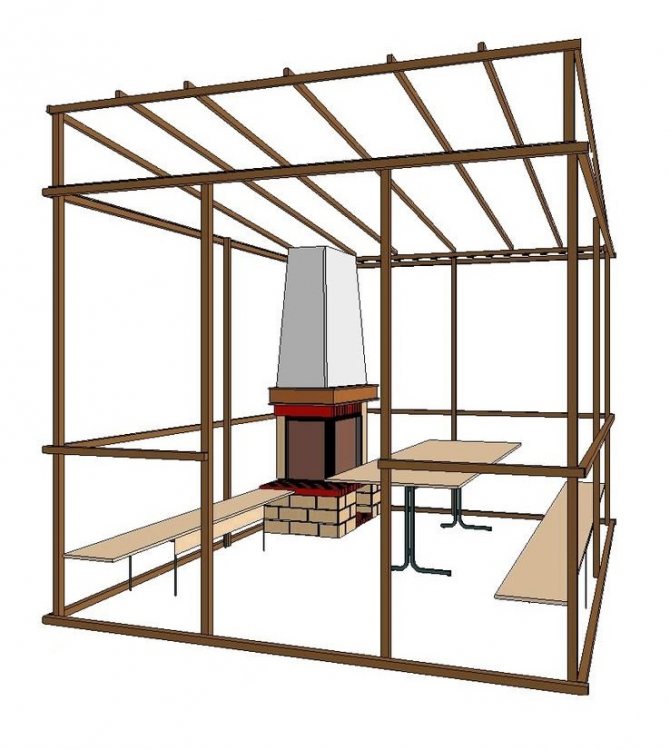

Схематическое изображение дачной беседки, которую можно легко построить своими руками

Выбор места и создание проекта

1. Перед тем как сделать беседку из профильной трубы, необходимо определиться с месторасположением сооружения. Мастера рекомендуют выбирать участок на небольшой возвышенности.
2. Рабочую территорию очищают от мусора, сорняков, растений, снимают верхний слой грунта.
3. Далее определяются с типом конструкции беседки (прямоугольная, квадратная, двускатная, односкатная и т. д.) и делают проект будущей постройки. Ее схематично зарисовывают на бумаге, отмечая размеры самой беседки и составляющих соединительных и декоративных элементов.

1. Следующий шаг подготовительных работ — разметка территории. На участке земли при помощи колышек и веревки отмечают углы беседки, места расположения опорных столбов.

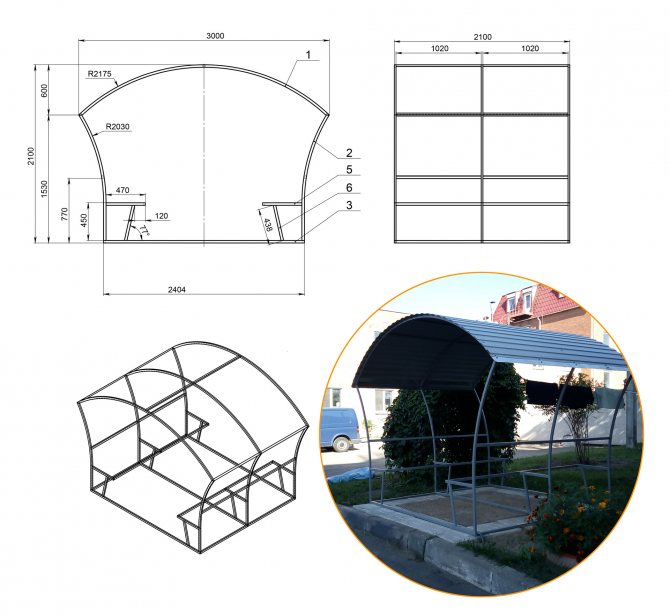

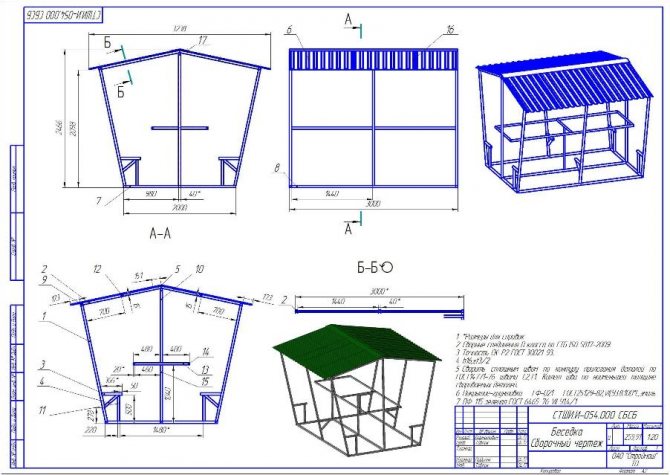

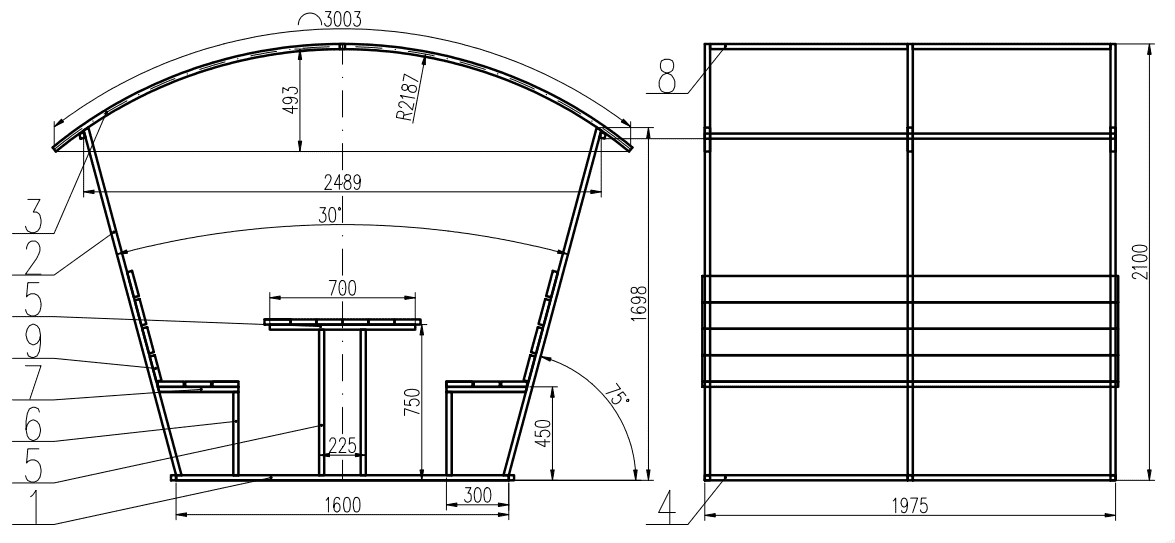

Строители рекомендуют указывать на чертежах размеры абсолютно всех элементов и габариты конструкции — так проще рассчитать количество необходимого материала, подготовить место

Подготовка инструментов и материалов

Перечень материалов и инструментов зависит от типа конструкции беседки. Ниже представлен список необходимого строительного инвентаря, который понадобится для возведения дачной беседки из металлического профиля:

• болгарка;
• сварочный аппарат;
• дрель по металлу, набор сверл;
• лопата или бур;
• веревка и колышки для разметки;
• гидроизоляция;
• антикоррозийный раствор, грунтовка;
• металлические уголки, швеллер;
• раствор бетона.

Для сборки опорных столбов конструкции понадобятся металлические профильные трубы с квадратным сечением. В качестве горизонтальных направляющих используют круглые профили. Если планируется соорудить беседку из круглых труб, то оптимальным вариантом будет навес с обвязкой по периметру из поперечных профилей меньшего диаметра.

Для настила крыши можно использовать поликарбонат, металлочерепицу, тент, ондулин и др. — все зависит от предпочтений и мастерства строителя.

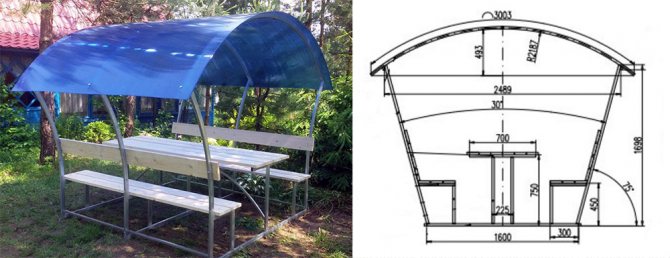

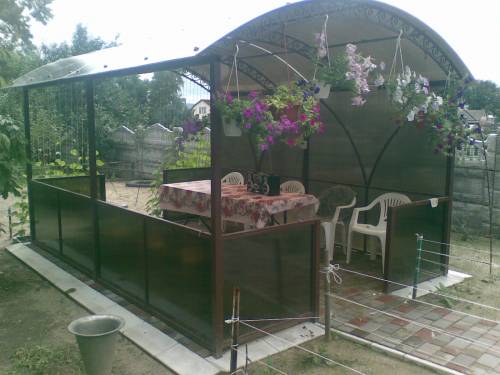

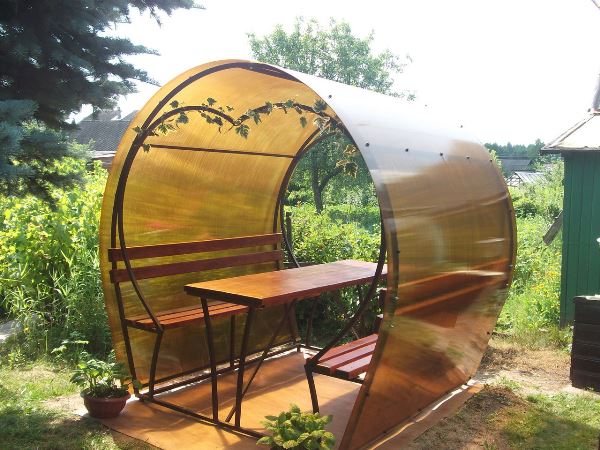

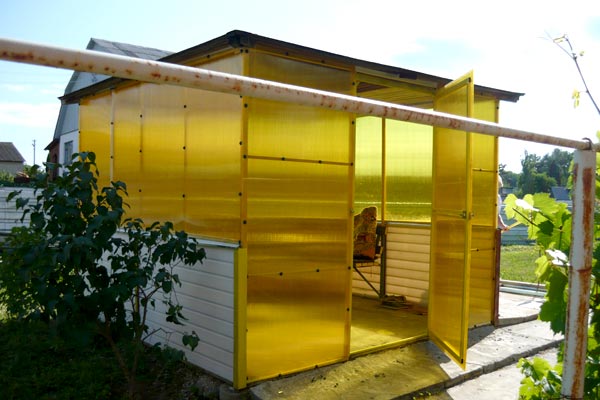

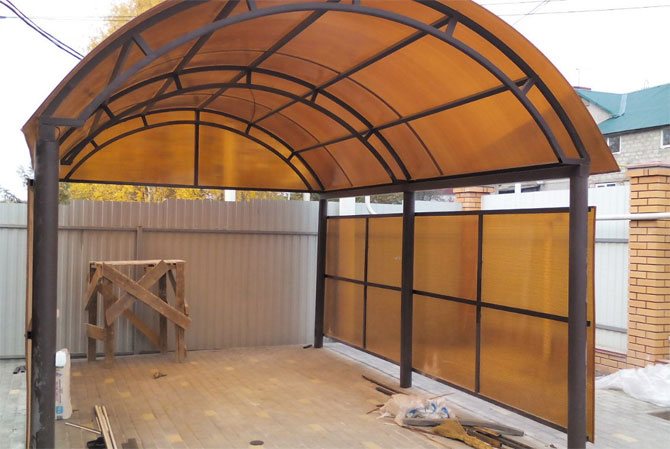

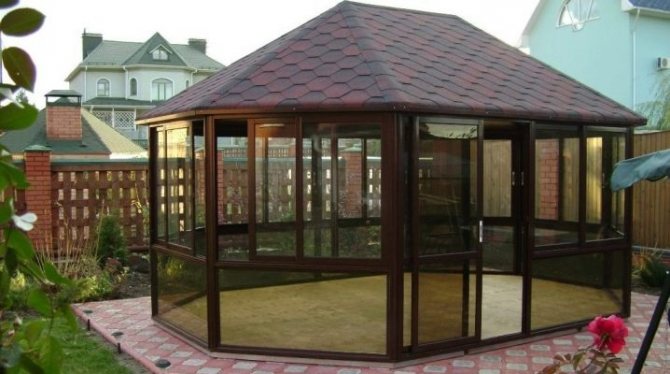

Пример беседки, выполненной из алюминиевого профиля и сотового поликарбоната

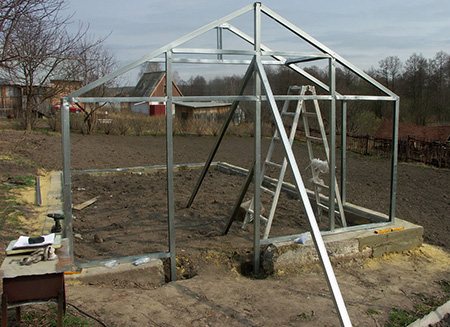

Строительство каркаса

1. Согласно разметке и чертежу беседки из профильной трубы в местах расположения опорных стоек делают небольшие лунки.

Диаметр лунки для установки стоек — 30-40 см, глубина — 50 см.

1. Опоры опускают в ямки, предварительно обмотав гидроизоляцией для защиты от коррозии, заливают раствором бетона.

Чем больше размеры беседки, тем большее количество опорных стоек необходимо

1. После установки опорных столбов приступают к сборке каркаса. К верхней и нижней части стоек приваривают горизонтальные направляющие и диагональные распорки. Срезы обрабатывают напильником.

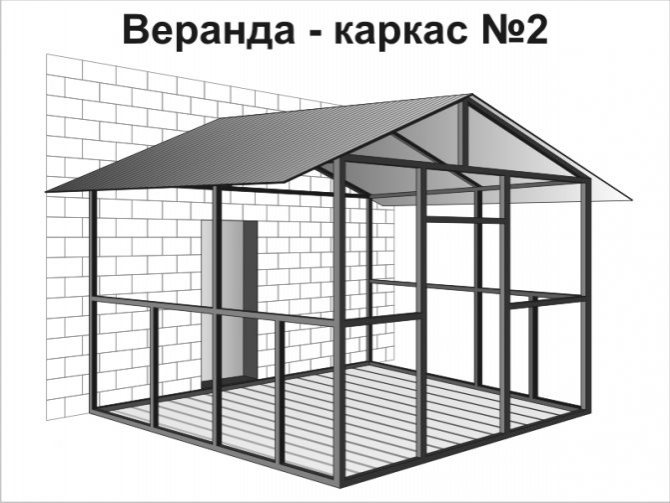

Из профиля можно делать не только беседки. На дачных участках часто встречаются гаражи, навесы, сараи, теплицы, выполненные из профильных труб.

Настил кровли

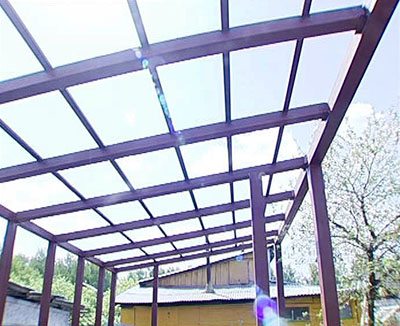

Когда каркас беседки из профильных труб собран, делают стропильную систему для будущей крыши. Для навесов со скатной крышей угол наклона металлических стропил не должен быть более 15 градусов.

Стропильная система имеет вид обрешетки с поперечными профилями, соединенными между собой, на которую укладывают кровельный материал. Для плоской кровли будет достаточно монтажа только металлических балок. Работа по установке крыши для шестигранной беседки более трудоемкая — все стропила крепят вокруг осевой стойки.

Популярные статьи Выращивание крупнолистной гортензии Альпенглюхен

Кровельный материал крепят максимально надежно, в противном случае конструкция может не выдержать порывов ветра или атмосферных осадков

Монтаж, отделочные работы

После завершения всех работ приступают к отделке и декорированию готовой беседки. Снаружи стены обшивают поликарбонатом, с внутренней стороны — обычной фанерой, можно сделать деревянную или металлическую обрешетку. Многие высаживают вокруг беседки вьющиеся растения, кустарники.

Вариантов декорирования готовой беседки масса — все зависит от возможностей, фантазии и желаний мастера.

Как сделать беседку из металлопрофиля своими руками

Конструкций дачных беседок огромное количество и для каждого варианта нужен свой чертеж и специфические расчеты.

Возвести беседку своими руками рассмотрим на примере стационарной прямоугольной беседки (3 х 4,5 м) без фундамента с двускатной крышей из поликарбоната.

В работе понадобятся следующие материалы и инструменты:

• металлопрофиль 2 размеров (например, 40х40 мм и 30х30 мм);
• песок, щебенка или бой кирпича, цемент;
• антикоррозийная грунтовка или краска;
• плитка для пола и бордюры;
• листы сотового поликарбоната для крыши;
• материал для возведения стен (деревянная решетка, поликарбонат, кованые элементы);
• уровень;
• бур или лопата;
• болгарка;
• дрель и сверла по металлу;
• сварочный аппарат;
• кувалда.

Подготавливаем участок и делаем разметку

Очищаем место под беседку, убрав плодородный слой почвы. Это необходимо сделать, чтобы трава не начала со временем прорастать сквозь пол беседки, разрушая его, и не портила внешний вид.

Полезно! Место для беседки может находиться возле основного дома, если вы планируете там трапезничать, или на некотором отдалении для уединенного времяпрепровождения. Не забывайте, что беседка — это тоже своеобразный элемент дизайна участка, поэтому она должна гармонично вписываться в основной стиль главного дома и двора в целом.

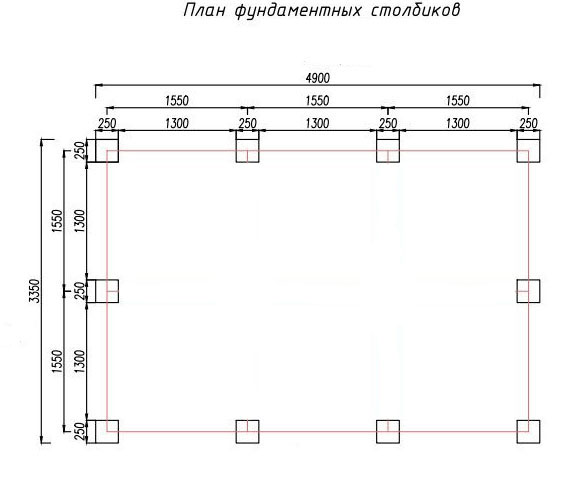

По углам очищенного участка необходимо выкопать или пробурить скважины для профильных труб-опор глубиной в 70 см. Чтобы удостовериться, что в итоге получился идеальный прямоугольник, измеряйте длину между короткими сторонами (она должна быть одинаковой) и между длинными сторонами (значения также должны совпадать). Затем измеряйте диагонали. Если они равны, значит все углы равны 90 градусам, как это необходимо. В случае расхождения значений, подкорректируйте расположение лунок.

Теперь по центру коротких сторон выкопайте скважины для промежуточных столбов, расстояние между центрами соседних скважин должно составлять 150 см. На длинных же сторонах пробурите еще по 2 скважины на расстоянии 150 см друг от друга.

В итоге на длинных сторонах будет по 4 лунки, на коротких — по 3, всего 10 штук.

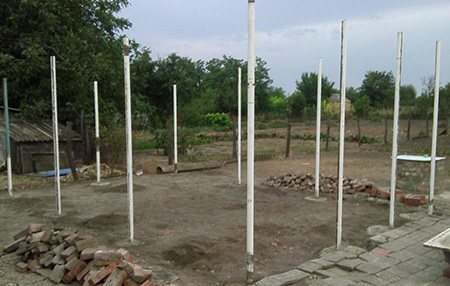

Устанавливаем опоры

Для установки опор понадобится 10 отрезков профильных труб по 3 м. Для несущей конструкции выбираем толстые трубы 40х40 мм. Одну треть каждого отрезка покрываем антикоррозийной защитой и даем просохнуть.

Важно! На этом этапе не красьте трубы полностью! Покрашенные трубы сложнее сваривать, и потом все равно придется перекрашивать.

На дно каждой лунки засыпаем 20 см песка. Затем устанавливаем трубу и укрепляем ее щебнем или битым кирпичом до верха скважины. Залейте бетоном и дайте ему застыть.

Внимание! Важно следить, чтобы опоры находились строго вертикально, иначе вся беседка покосится. Для проверки используем уровень.

В итоге высота каждой опоры должна составлять 2,5 м.

Возводим стены

Стены в металлической беседке изготавливаются из профиля меньшего диаметра (30 х 30 мм). На высоте 80-90 см от земли по всему периметру необходимо приварить трубы к опорам. Следите, чтобы перила находились строго горизонтально (проверяйте уровнем).

Внимание! В центральной части одной из длинных сторон профиль не устанавливаем — это будет вход в беседку.

Обвязку (тот же профиль 30 х 30 мм) необходимо пустить по всему верхнему периметру для стабилизации опор под крышей. При желании, можно укрепить и нижнюю часть — у самой земли.

Рекомендуем ознакомиться: Насосное оборудование

На перила потребуется 13,5 метров трубы, на верхнюю и нижнюю обвязку — по 15 метров.

Важно! Установить кованый декор (при подобной дизайнерском решении) нужно на этом же этапе.

Устанавливаем крышу

Для обычной беседки достаточен угол наклона кровли в 15 градусов. Высота конька двускатной крыши составит 402 мм, а длина одного ската — 1553 мм. Для сооружения крыши понадобится 8 отрезков тонкого профиля по 155,3 см.

Эти отрезки попарно свариваются под углом 75 градусов, а затем привариваются к верхней обвязке по длинной стороне беседки над каждой из 4 опор. В итоге должен получиться металлический «скелет» будущей беседки.

Сверху крыша устилается листами поликарбоната любой желаемой расцветки. Крепятся листы к каркасу крыши с помощью шпилек или болтов. В поликарбонате и металлопрофиле предварительно необходимо просверлить отверстия для крепежей.

Внимание! Перед установкой кровли покрываем всю конструкцию антикоррозийной краской и даем высохнуть!

Кладем пол

Пол в беседке можно полностью залить бетоном (стяжка) и, при желании, сверху покрыть досками, либо выложить тротуарной плиткой.

Выбирая последний вариант, для начала необходимо полностью разровнять участок под плитку и установить по краям деревянные бордюры. Всю внутреннюю площадь засыпаем слоем песка (до 10 см) и тщательно разравниваем, сверяясь с уровнем.

Внимание! Важно проследить, чтобы не было уклона в центр, иначе вода будет скапливаться в центральной части беседки.

Далее приступаем к выкладыванию плитки. Каждую плиточку тщательно утрамбовываем и плотно подбиваем резиновой или деревянной кувалдой к соседним плиткам. Регулярно проверяем горизонталь пола уровнем. Торчащие вверх элементы вбиваем вглубь молотком. Если же плитка излишне проваливается, подсыпаем под нее песок.

По окончанию укладки деревянные бордюры заменяем на бетонные или прессованные. Песчаная подложка и подгонка кувалдой обязательны.

В завершение готовый пол засыпать мелким песком (чтобы забился между плитками), а излишки легко потом вымести веником. Затем плитку полить водой из шланга, но несильным напором струи, чтобы проникший песок увлажнился, но не вымылся.

Декор и дополнительные удобства

Когда вся беседка подсохнет, в нее можно заносить мебель, проводить электрику, декорировать стенки садовой сеткой или запускать вьющиеся растения. Крыша из поликарбоната допускает установку мангала прямо в беседку. Данный материал весьма огнестоек, но все же требует повышенного внимания, поэтому не стоит оставлять открытый огонь без присмотра.

Изготовление беседки

Необходимый материал

Прежде чем приступать к изготовлению беседки, необходимо подготовить следующий материал:

• Профильные трубы.
• Листы поликарбоната. Данный материал бывает глянцевым, матовым, цветным, прозрачным и полупрозрачным. Выбирать можно любой на свой вкус.
• Грунтовка по металлу либо специальная антикоррозийная краска.
• Цемент.

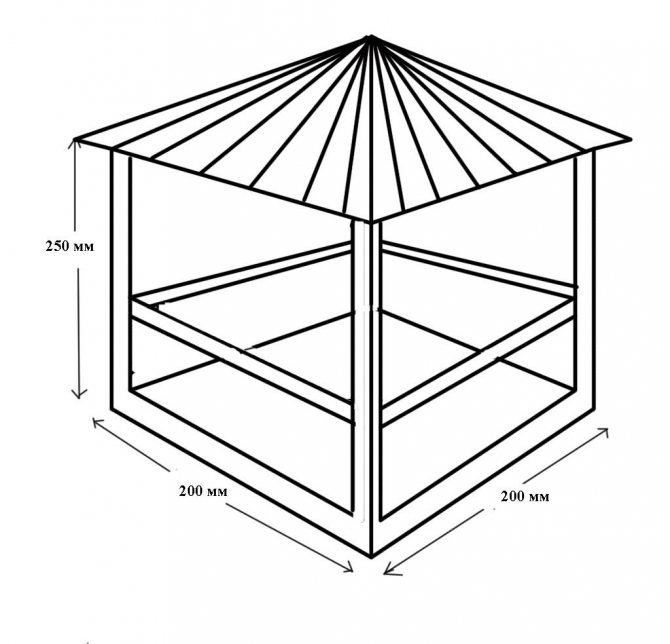

План

Количество материала необходимо посчитать заранее, а для этого надо выполнить план. Чертеж можно сделать самостоятельно, но для этого нужно определиться,как будет выглядеть конструкция, из каких деталей она будет состоять, какова будет ее ширина, длина и высота.

Каркасы бывают разных форм:

• Прямоугольные;
• Квадратные;
• Шестигранные,либо другой формы.

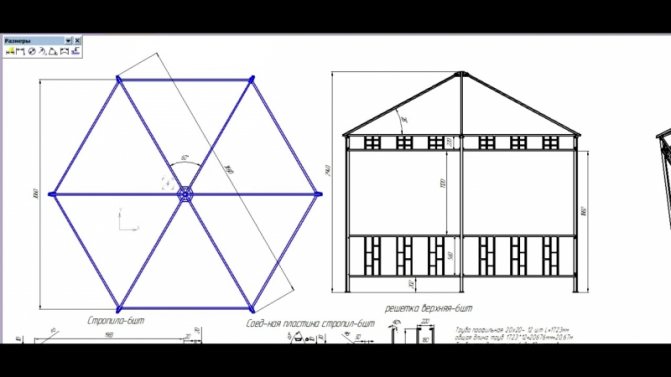

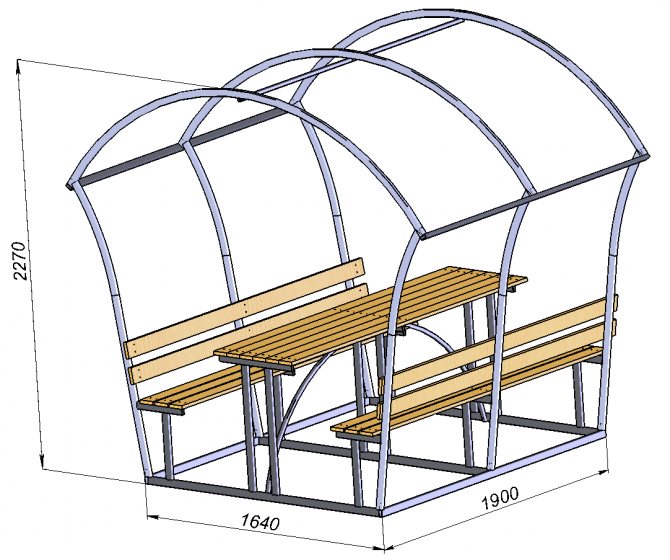

Для выполнения чертежа понадобится лишь чистый лист бумаги и карандаш. Сделать его можно даже «от руки», главное чтобы были нанесены размеры. Также можно взять за основу готовые проекты на нашем портале, внеся в них, по желанию, свои коррективы.

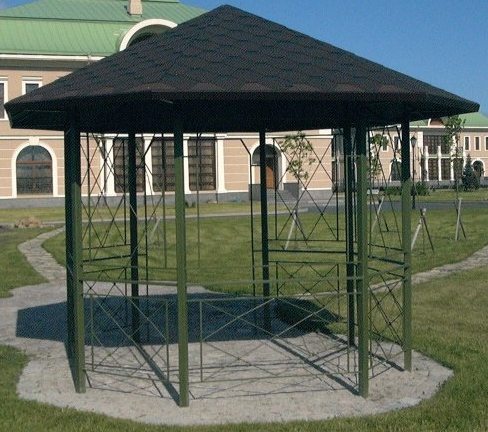

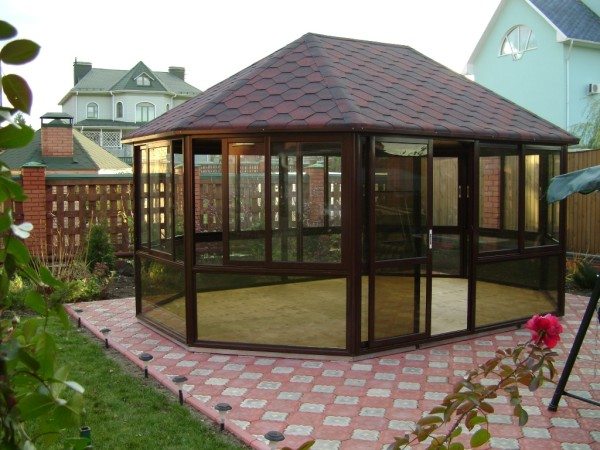

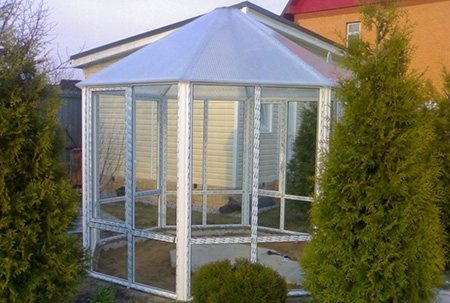

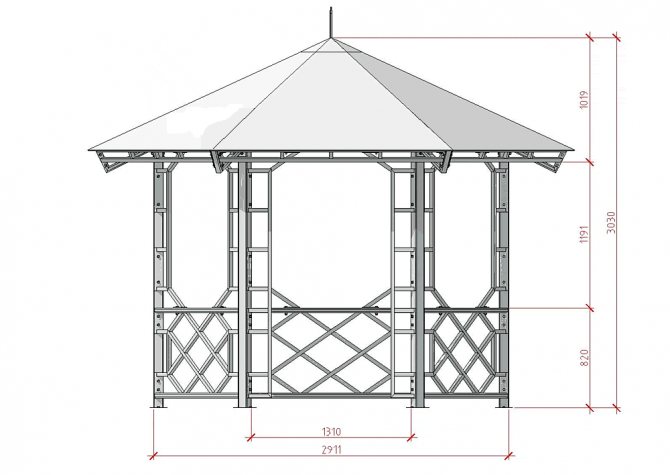

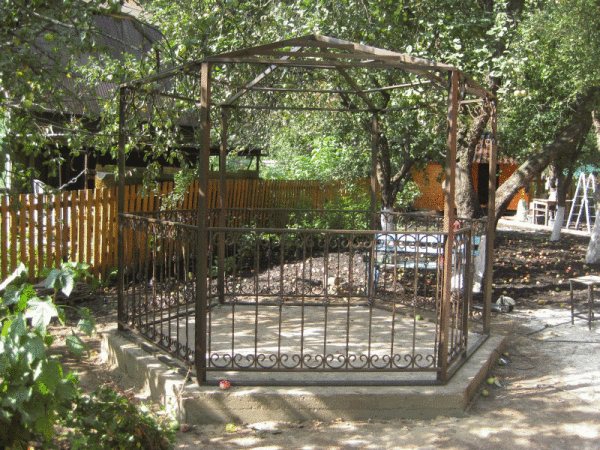

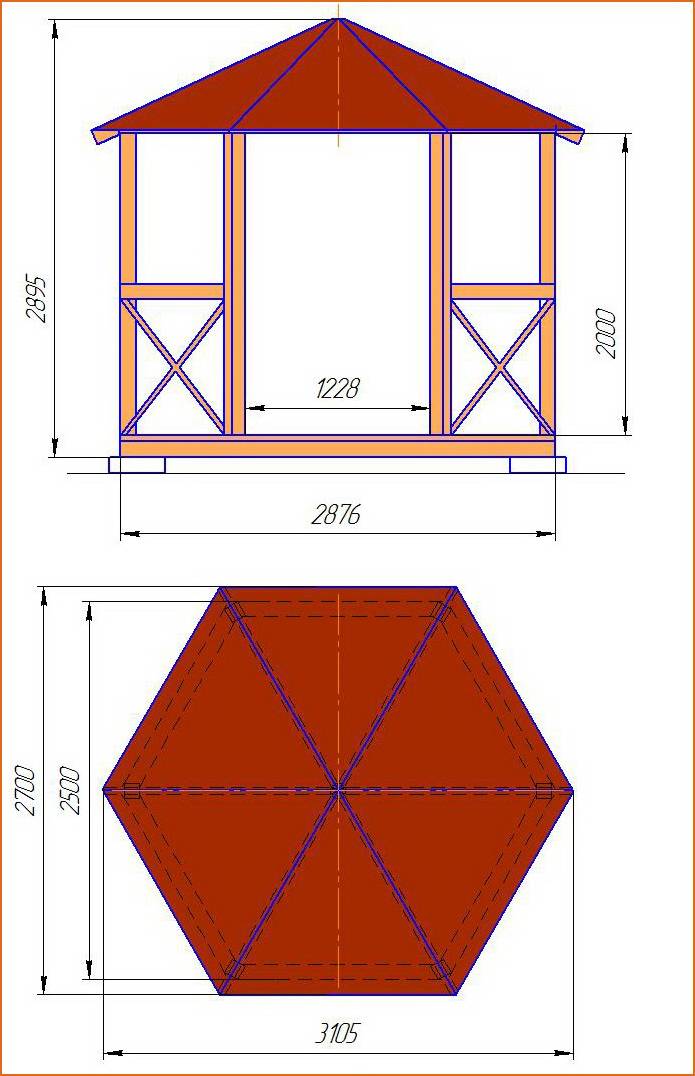

На фото — восьмиугольная беседка

Инструмент

Для того чтобы сделать беседку, необходимо иметь в наличии следующий инструмент:

• Дрель со сверлом по металлу;
• Сварочный аппарат;
• Болгарку для подгонки материалов;
• Саморезы и термошайбы;
• Лопату;
• Швеллер.

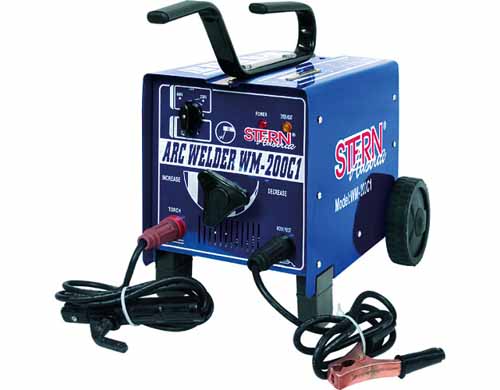

Сварочный аппарат

Подготовка площадки

Теперь нужно найти подходяще место на участке. Если имеется водоем, то строение можно расположить на берегу. Желательно выбрать наиболее живописное место, при этом беседка должна быть хорошо видна, так как она является украшением ландшафта.

Определившись с местом, надо подготовить площадку – снять верхний слой почвы с корнями растений и нанести разметку, к примеру, прямоугольной формы, по размеру строения. Затем необходимо выкопать траншеи для столбчатого фундамента беседки.

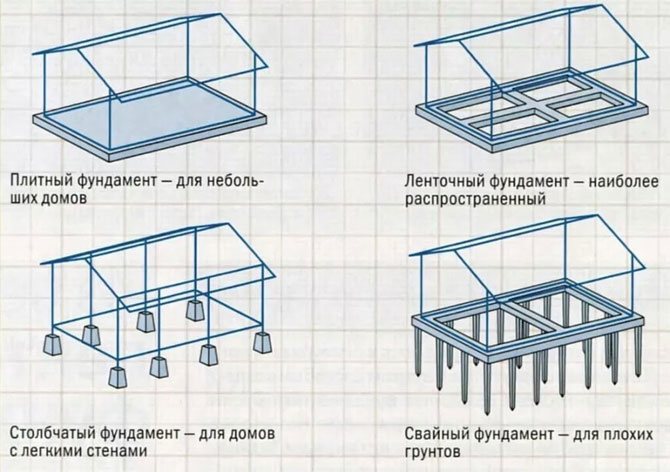

Возведение фундамента

После подготовки площадки следует приступать к выполнению фундамента.

Инструкция выглядит следующим образом:

• После того как траншеи будут выкопаны, следует утрамбовать грунт;
• Затем туда надо уложить опорные стойки;
• Следующим этапом является заливка траншей бетоном. Раствор следует приготовить в пропорции 1:3 с добавлением гранитного отсева.

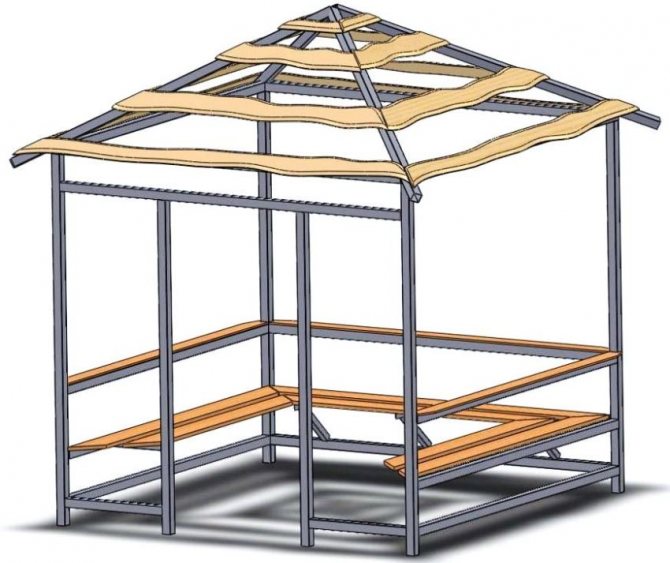

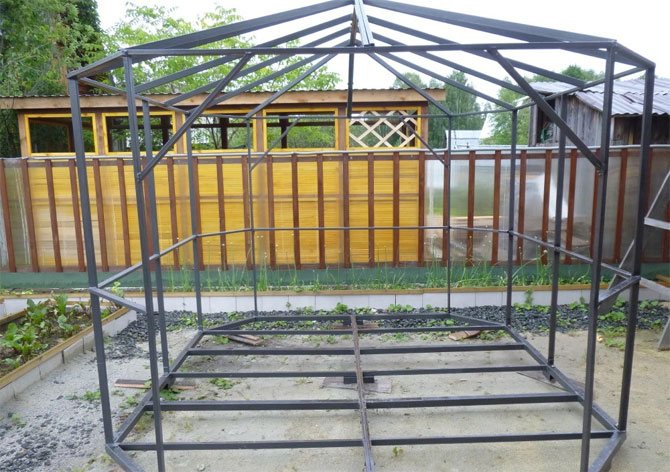

Металлический каркас

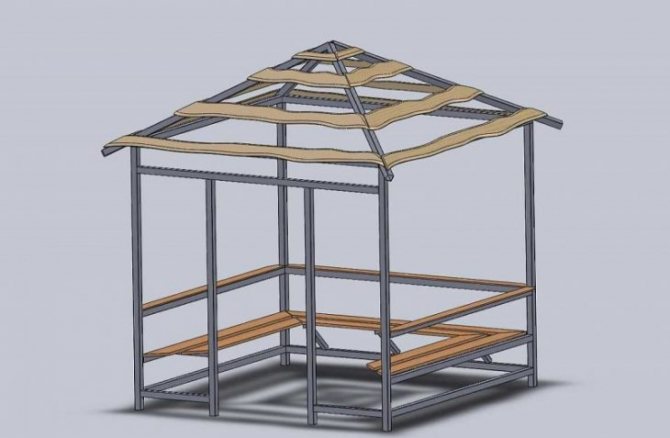

Беседки из профиля

Обвязка

Следующим этапом является создание обвязки. Планки должны располагаться таким образом, чтобы входящему человеку не приходилось нагибаться или спотыкаться об нижнюю обвязку.

Если конструкция получается достаточно большой, то распоры следует приварить к каждому опорному столбу.

Изготовление стенок и кровли

После того, как работа над каркасом буде завершена, надо выполнить крышу и стенки строения.

Делается это следующим образом:

• Для обшивки конструкции можно использовать полимерные материалы. Прикрепить листы можно при помощи саморезов.
• Для кровли понадобится выполнить стропильную систему. Делается она из той же профильной трубы, которая использовалась ранее. Уклон крыши должен составлять не менее 10-15 градусов. Если вы делаете беседку впервые, то лучше всего выполнить крышу стандартной треугольной формы.
• При возведении большой конструкции, когда длина стропил превышает 1,5 м, следует приварить к ним дополнительные распорки.
• При помощи тонкой профильной трубы нужно сделать обрешетку с шагом около 35 сантиметров. В случае строительства большой конструкции, когда стропила имеют длину более 1,5 м, необходимо приварить распорки. Благодаря этому листы поликарбоната не будут прогибаться.
• Боковые части конструкции можно задекорировать используя геометрические конструкции из тонкой профильной трубы или металлических прутьев. Материал можно нарезать и скрепить при помощи сварочного аппарата, как подскажет фантазия. Также можно использовать деревянную обрешетку, что тоже будет смотреться весьма оригинально.
• Для крыши строения подойдет любой кровельный материал.

Деревянная обрешетка

Чтобы построенная беседка из профтрубы своими руками была действительно комфортной, следует установить там столик со стульями или лавками для беседки. Сделать их можно из тех же материалов.Кроме того наличие мангала или печи-барбекю сделает беседку еще более функциональной.

Сборка каркаса беседки из металла

Определившись с местом, где будет размещена беседка, необходимо подготовить площадку. Для этого нужно убрать верхний слой плодородной почвы, включая корни растительности. При необходимости может потребоваться выровнять открытый грунт, чтобы получилась горизонтальная поверхность.

Далее, переходят к нанесению разметки контура создаваемой конструкции, ориентируясь на размеры, отображённые в дизайн-проекте. Затем приступают к рытью траншеи для фундамента.

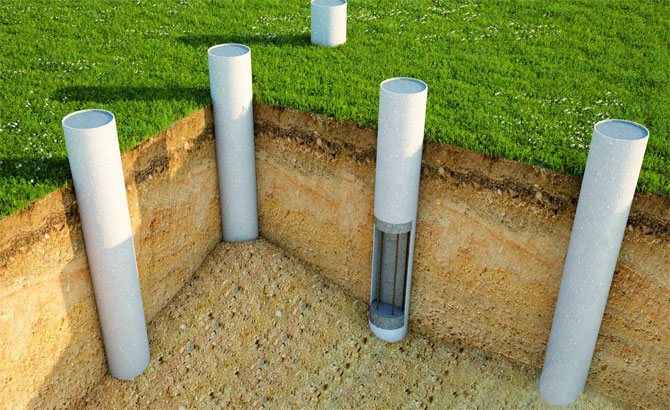

Учитывая, что беседка имеет очень малый вес, для неё допустимо использовать столбчатый фундамент. Технология его сооружения сводится к бетонированию лишь тех участков, где будут размещены стойки.

Таким образом, все действия будут сводиться к тому, что придётся выкопать предварительно рассчитанное количество ямок диаметром 40 см и глубиной около 0,5 м. В качестве стоек можно использовать профильные трубы, имеющие следующие размеры:

1. Толщина стенок 2,5 мм.
2. Сечение 80 x 80 мм.

Размещать опоры нужно таким образом, чтобы они располагались в ямках вертикально, после чего свободное пространство заливают бетоном.

Статья по теме: Краска-эмаль ПФ 115 и ее расход на 1 м2

В некоторых случаях фундамент является необязательным, тем более, если планируется сооружать беседку небольших размеров. При таком варианте к нижней части стоек рекомендуется приварить пятку, благодаря чему опоры приобретут повышенную устойчивость.

Хорошим решением будет размещение по периметру беседки полка из швеллера и уголка. В этом случае последние будут выполнять роль основания каркаса. Также не будет лишним сварить будущую конструкцию в углах. В завершение необходимо приварить стойки конструкции беседки.

Вне зависимости от варианта исполнения беседки необходимо принять меры по обеспечению длительного срока службы основания каркаса. Здесь имеется в виду защита от воздействия влаги и осадков. С этой целью на металлопрокат, расположенный у поверхности земли и под ней, наносят слой грунтовки или антикоррозионной краски по металлу.

Завершив работу по монтажу стоек, приступают к выполнению горизонтальных верхней и нижней обвязки. Материалом для неё послужит труба аналогичного или меньшего сечения. Варка пояса должна выполняться на такой высоте, чтобы нижняя обвязка не создавала препятствий для входа в беседку.

Что же касается верхней, то её нужно располагать таким образом, чтобы она не создавала необходимости наклонять голову. Для повышения прочности конструкции беседки можно добавить между столбами диагональные распорки. Они крепятся к стойкам в каждом проёме при помощи сварки за исключением входного.

Как сделать кровлю

Процесс обустройства кровли требует в обязательном порядке создания стропильной системы. Для неё используем аналогичную трубу, которая была выбрана и для стоек. Стропила необходимо располагать под углом не менее 10–15 градусов.

Если планируется создавать довольно объёмную беседку, из-за чего стропила будут иметь длину более полутора метров, то потребуется приварить внутри контура системы распорки. Далее, приступают к созданию обрешётки: для этого берём тонкую профильную трубу и фиксируем её между стропилами при помощи сварки, выдерживая шаг 35 см.

В завершение приступаем к укладке листов поликарбоната на решётку, проделываем отверстия и фиксируем материал при помощи саморезов с термошайбами.

Создать уют и комфорт на дачном участке, может каждый владелец, что не потребует серьёзных затрат и специальных навыков. Беседка из профильной трубы может стать главным украшением участка, если грамотно подойти к её сооружению.

Если в точности придерживаться технологии строительства, то можно создать своими руками конструкцию, которая по своим эксплуатационным и декоративным качествам станет достойной альтернативой готовым садовым беседкам, изготовлением которых занимаются опытные мастера.

Этапы постройки

Разберемся, как построить беседку самостоятельно. Инструкция по проведению работ состоит из нескольких этапов:

Иллюстрация Описание

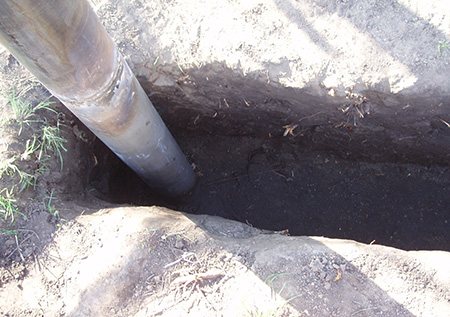

Копаются ямы для опор. Профтруба бетонируется в земле на глубине не менее 60 см. используйте специальный бур, с его помощью работа проходит быстро и легко. Вначале копаются ямы по всему периметру, в каждую ставится стойка, выравнивать их не нужно, это делается позже.

Приваривается верхняя и нижняя обвязка. Помните следующее: Верхняя перекладина кладется сверху, вначале привариваются крайние соединения. Затем варится одна или несколько средних стоек; Нижняя обвязка состоит из нескольких кусков и вваривается между стойками.

После сварки элементов каркаса столбы бетонируются. Столбчатый фундамент делается просто: В лунку ставится рубероид для гидроизоляции, делается трубка по диаметру ямы; Внутрь наливается раствор. Он готовится из расчета 1 часть цемента на 3 части песка и 3 части щебня. Вода добавляется до получения оптимальной консистенции.

Части каркаса свариваются воедино. Это можно сделать как до бетонирования опор, так и после этого

Главное — обеспечить прочность конструкции и ровную стыковку элементов.

Особое внимание уделите угловым соединениям. Контролируйте положение угольником, сначала прихватывайте стык в нескольких местах

Только после того, как геометрия проверена со всех сторон, варите сплошной шов.

Варится коньковая опора кровли. Высота определяется углом наклона ската, делайте его не менее 30 градусов. Сварите три элемента на земле, а потом приварите готовый узел е верхней обвязке, так проще всего соблюдать идеальную геометрию.

Каркас крыши собирается так: К коньковой опоре по краям привариваются элементы скатов. Они выступают за край каркаса, чтобы лучше защищать пространство беседки от осадков; Между элементами скатов привариваются поперечины, их количество зависит от размера крыши.

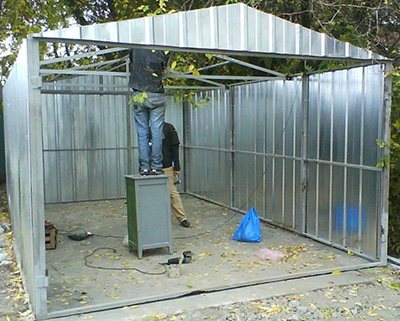

Кровля закрывается профнастилом. Заказываются листы нужного размера, чтобы не резать их на месте. Крепление производится кровельными саморезами, они имеют сверловой наконечник и вкручиваются в металл без предварительного сверления.

Стенки беседки, а точнее перегородки высотой около метра тоже делаются из профлиста. Он крепится прямо к каркасу саморезами. Заказываются листы по размеру, чтобы не резать их на месте.

После обшивки перегородок беседкой можно пользоваться. Внутри ставится переносная или стационарная мебель. При желании делается пол, используется бетонная стяжка или древесина.

Этапы возведения

Беседки из профтрубы возводятся за следующие этапы:

• Заливка фундамента;
• Монтаж нижней обвязки со столбами;
• Монтаж верхней обвязки;
• Монтаж стропил или балок.
• Внутреннее обустройство;
• Обшивка всего каркаса поликарбонатом.

Беседка из проф трубы с основанием и нижней обвязкой

В том случае, когда беседка будет неразборной, то столбы могут быть просто вкопаны в грунт, поэтому нижняя обвязка и фундамент не требуется.

Беседка из труб

Установка столбов

Поскольку мы рассматриваем конструкцию, которая будет крепиться путем сварки, то она не может быть разборной, а, следовательно, сразу же можно приступать к установке столбов.

Беседка из профтрубы без фундамента и нижнего узла

Популярные статьи Посадка, уход и размножение гортензии метельчатой Селекшн

Перед этим, правда, следует нанести на грунт разметку, аккуратно вымерить все размеры, чтобы строение было ровным.

Итак, под столбы в отмеченных местах копаются ямы. Для стояка, который будет возвышаться над уровнем грунта на 2 и больше метра, глубина погружения в грунт должна быть не меньше 0,5 метра.

По кругу ямы устилаются гидроизолятором. В них устанавливаются столбы. Дальше они заливаются бетоном. Бетон готовится с добавлением щебня.

Если его нет, то в ямы для беседки можно набросать любой битый кирпич, битые стекла, куски шифера и так далее, чтобы сделать стояки более устойчивыми.

После заливки бетона, каждый столб выравнивается по вертикали и фиксируется подпорками снизу.

Так стояки должны стоять минимум 1 сутки, чтобы бетон успел схватиться.

Верхний узел

Элементы верхней обвязки могут крепиться своими руками как сбоку, так и сверху стояков. Однако перед тем как сварить беседку из профильной трубы, следует проверить ровность всех столбов. Если есть необходимость, то вертикальность можно корректировать.

Итак, элементы обвязки привариваются к стоякам любым выбранным способом.

Если работа ведется в одиночку, то удобнее профили класть поверх столбов, если же есть хотя бы 2 человека, то можно приваривать их сбоку — потом будет удобнее крепить профили каркаса крыши.

Видно, что верхний узел выполнен путем накладки элементов на столбы

Каркас крыши

Крыша может иметь следующие формы:

• Плоская;
• Скатная;

В зависимости от типа самой конструкции выбирают форму крыши. Если беседка с профильной трубы имеют форму привычного шестигранника, то и крыша должна быть шестискатной. Это, конечно, не обязательно, но так строение будет иметь более привлекательный внешний вид.

Если же беседка имеет форму прямоугольника, то крыша может быть более экономичной плоской формы.

Односкатная крыша

Надо сказать, что балки (в случае с плоской крышей) или стропила (в случае со скатной крышей) устанавливаются на стояки и привариваются к ним же.

Если есть необходимость, то между основными стропилами или балками могут быть вварены дополнительные перемычки, чтобы надежно закрепить поликарбонат.

Внутреннее обустройство

Внутри полноценная беседка должна иметь следующие предметы:

• Пол, лучше из досок;
• Скамейки, также из древесины;
• Стол.

Выбор древесины обусловлен тем, что сидеть или стоять на ней куда приятнее, так как в жаркую погоду металл сильно нагревается, а вхолодную сильно остывает.

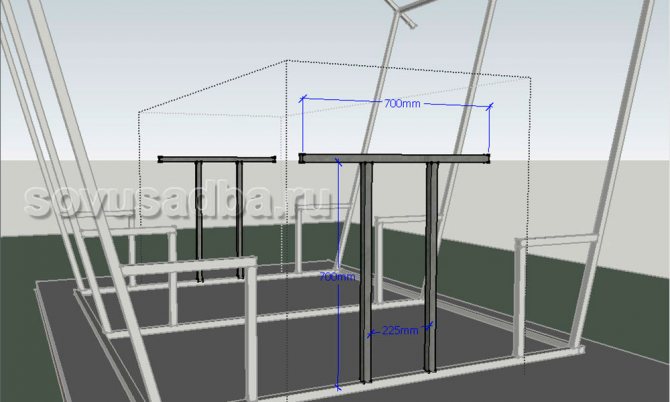

Скамейки и стол выполнены из досок

Пол можно сделать отдельно от всей конструкции, то есть деревянный пол по лагам на столбах. Можно постелить доски поверх нижнего узла, если он есть.

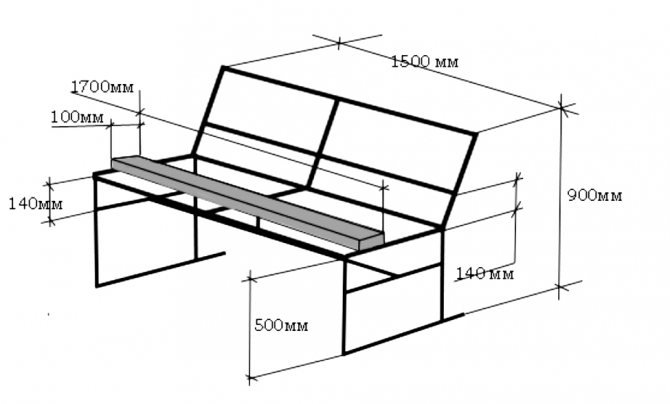

Каркас скамеек можно сделать из того же профиля, который можно приварить к стоякам. Сидения и спинки скамеек, как собственно, и столешницу для стола делают из досок, которые крепятся к профилям болтами. Сам каркас стола может быть выполнен с применением профиля или иного материала.

Обшивка каркаса поликарбонатом

После полного обустройства всего строения, инструкция предусматривает обшивку его поликарбонатом. Можно обшить полностью весь каркас, а можно частично, в зависимости от времени использования.

Например, если зимой оно не будет использоваться, то стенки можно не обшивать, а настелить поликарбонат только на крышу.

Строение полностью зашито поликарбонатом

Часто стенки крепят болтами, то есть делают их съемными. В этом случае их легко можно поставить и снять в любой момент.

Поликарбонат крепится к профилям специальным саморезами с использованием термошайб, которые будут компенсировать сильное нагревание металла.

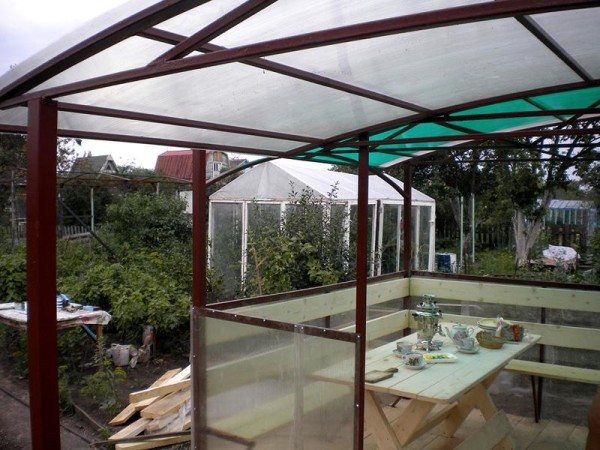

Частичное покрытие

Как сделать беседку из профильной трубы?

После того как фундамент окреп (через 2-3 недели после его заливки), начинают возводить металлический каркас беседки. Этапы строительства, изложенные пошагово, помогут легко и быстро выполнить работу:

• Монтаж обвязки. Нарезать трубы сечением 4 см на отрезки, равные длине каждой стороны строения. Приварить или произвести крепление на болтах к установленным при заливке фундамента вертикальным опорам. Нужно выполнить 2 ряда обвязки. Нижнюю монтируют на высоте будущего пола. На эти детали будут опираться лаги перекрытия, поэтому крепление должно быть достаточно прочным. Верхнюю устанавливают по вершинам столбиков, объединяя их в цельную конструкцию. На верхней обвязке будут закреплены стропила.
• Второстепенные детали. Если беседка из профильной трубы, своими руками возведенная на участке, будет иметь стены, потребуется установка горизонтальных перемычек под обрешетку. Эти элементы нарезают из тонких труб (2,5 см) и крепят к столбам на расстоянии 50 см друг от друга. Для изготовления окон и дверей наваривают рамы из коротких отрезков в соответствии с заранее рассчитанными и указанными на чертежах размерами. Для беседки без стен приваривают перила ограждения и опоры для сидений.
• Стропила. Для строительства двускатной крыши сваривают стропильные фермы из 2 одинаковых отрезков, располагая их в виде сторон угла. Готовые детали наварить на верхнюю обвязку в местах установленных столбов. По верхнему углу всех ферм прикрепить конек из длинного отрезка трубы. Для сооружения 4-6-скатной кровли нарезают одинаковые элементы, которые наваривают попарно на диагонально противолежащие вершинки столбов и обвязку. Соединение каждой пары стропил происходит над центром многоугольника.
• Монтаж обрешетки. Обрешетку кровли под поликарбонат делают из ровных брусков толщиной 2-3 см или такой же профтрубы. Детали обрешетки укладывают поперек стропил на расстоянии не более 50 см друг от друга.
• Настил пола. Лаги делают из толстого бруска (10 см) или профтрубы не менее 4 см толщиной. На продольно уложенные детали укладывают и закрепляют черновой пол из досок, а затем сверху монтируют нужное покрытие (палубная доска, фанера и пр.).
• Завершающий этап. К обрешетке стен и крыши крепят поликарбонат, вагонку, металлочерепицу или другой материал, из которого планируется выполнить покрытие стен и кровли. Вырезают и устанавливают сиденья, крепят их к опорам. Чтобы защитить дерево и металл от воздействия влаги, покрывают все поверхности антикоррозийной грунтовкой и лаками или красками для наружных работ.

Начало строительства — изготовление проекта

Если рассматривать технологию разработки проекта и строительства крытой конструкции для отдыха из профильной трубы своими руками, то она в этом плане полностью схожа с изготовлением беседки из металла любого иного типа.

Первым действием должно быть изготовление чертежей и эскизов создаваемой конструкции. Этот проект должен содержать в себе размеры беседки, элементы конструкции, а помимо этого методы соединения каждых элементов.

Очень важно, чтобы в проекте всё было изложено как можно подробнее. Это упростит задачу по расчёту количества необходимого материала, а также строительству сооружения для отдыха. В некоторых случаях может потребоваться разработать несколько эскизов: общего плана и для разных ракурсов, отличающихся особой сложностью или требующих детализации участка конструкции.

Статья по теме: Дизайн спальни в панельном доме: особенности, выбор стиля

Необходимо иметь в виду, что, если планируется размещать стойки в грунт вне зависимости от того, будут ли они зафиксированы на бетон, нужно использовать трубы, которые по своей длине должны превышать проектную высоту опоры на величину, соответствующую расстоянию фрагмента, который будет заглублён от поверхности земли.

Форма беседки из металла

При выборе формы беседки можно выбрать любой вариант. Самым простым решением представляется конструкция квадратной или прямоугольной формы. В этом случае возникает меньше проблем с сооружением кровли.

Последняя может быть выполнена в одно — или двускатном варианте. Шестигранная беседка из металла выделяется от прочих своим оригинальным и изящным исполнением, в чём с ней никто не может соперничать.

Если выбор сделан в пользу шестигранной конструкции, имеющей большие внешние размеры, то упростить задачу по устройству подобной кровли можно, если добавить в каркас не только стойки по периметру, но и дополнительную опору в середине.

Она будет служить местом для установки стропил кровли, при этом она должна по высоте превосходить боковые, тем самым можно будет создать для крыши нужный уклон. Вариант с изготовлением многогранного навеса может быть реализован в конструкции беседок прямоугольной и квадратной формы.

Изготовление беседки из профильной трубы

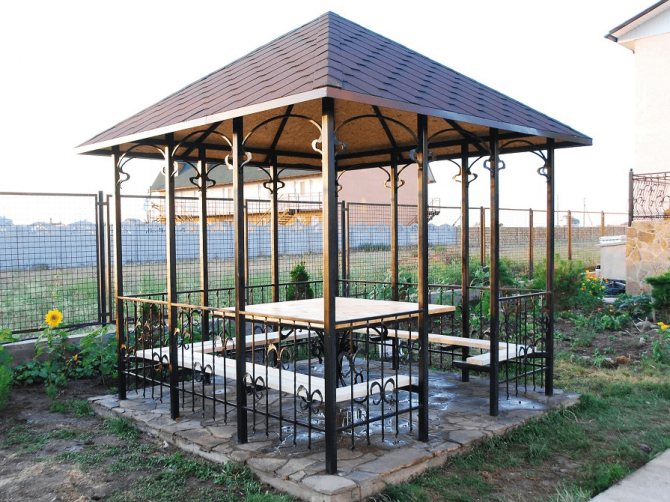

Беседки из профильных труб — самые простые конструкции относительно сборки, но прежде чем приступать к основным работам, нужно подготовить фундамент.

Беседка из профильной трубы (Фото: Instagram / 3_sotki)

Фундамент

Для металлической беседки лучше делать свайный фундамент. Он подойдет для разных видов почвы. Этапы возведения основания:

1. Разметить расположение свай. Они должны находиться под каждым углом беседки и центре. Если расстояние между углами, центром более 1,5 метра, нужно сделать промежуточные сваи.
2. Выкопать ямки глубиной 70 см, на дно которых засыпать слой песка толщиной 20 см, утрамбовать.
3. Поверх песка засыпать слой щебня толщиной 30 см, утрамбовать.
4. Замешать цементный раствор, содержащий 1 часть цемента, 3 части песка. Залить его так. Он должен полностью закрыть щебень.
5. Дождаться высыхания раствора. Постелить 2 слоя рубероида поверх подготовленной подушки.
6. Собрать опалубку из досок. Она должна быть выше земли на 30–40 см (от этого зависит на какой высоте над землей будет расположена беседка).
7. Из отдельных отрезков арматуры связать усиливающий каркас.
8. Замешать цементный раствор еще раз, заполнить им опалубку до краев.

Популярные статьи Как использовать брёвна в ландшафтном дизайне

После выполнения всех работ, нужно подождать пока цемент застынет. Продолжать сборку можно через 7 дней.

Цементный раствор (Фото: Instagram / alyansbeton.kh)

Нижняя обвязка и стойки

Изготовление нижней обвязки, стоек:

1. Рассчитать количество профильных трубок. Это легко определить по количеству столбов. Они будут закрепляться поверх них, соединяться в единую конструкцию.
2. Расположить трубки, сварить их между собой.
3. Когда основание будет подготовлено, в углах будущей беседки нужно закрепить стойки. Они привариваются к трубам обвязки. Для лучшей устойчивости рекомендуется трех сторон сделать распорки. Для этого навариваются металлические уголки.

После изготовления обвязки, стоек, рекомендуется зачистить сварные швы щеткой по металлу, покрыть антикоррозийным составом.

Перила и верхняя обвязка

Процесс установки перил, сборки верхней обвязки:

1. Установка перил — это необязательный этап при постройке беседки из металла. Если же они будут монтироваться, то их высота не должна превышать 120 см.
2. Верхняя обвязка изготавливается аналогично нижней, но через центр трубки вести не нужно.

Когда сборка верхней обвязки будет закончена, можно приступать к установке стропил, покрытию крыши кровлей.

Перила (Фото: Instagram / stav26svarka)

Кровля

Сначала нужно выбрать тип кровли. Возможные варианты:

• мягкая кровля;
• поликарбонат;
• металлочерепица;
• ондулин;
• шифер.

Процесс изготовления:

1. Собрать каркас, поверх которого будет закрепляться кровля.
2. Сложить стропила от каждого угла беседки так, чтобы они стыковались в центре беседки под углом. Так образуются скаты, по которым с крыши будет сливаться влага, попадать снег.
3. Между стропилами шагом 40–50 см закрепить промежуточные рейки. Их можно сделать из металлических уголков или прямоугольных профилей.
4. Когда каркас будет собран, можно приступать к его покрытию кровлей.

Ондулин (Фото: Instagram / stroimagudachnyi)

Пол

Пол в беседке лучше делать из дерева. Для этого понадобится половая доска, рейки для сборки нижнего каркаса. Элементы нельзя закреплять близко друг к другу, поскольку древесина ссыхается, рассыхается, и ей требуется дополнительное пространство.

Изготовление мангала и барбекю

В открытой беседке лучше установить переносной мангал. Если конструкция будет закрытой, можно собрать полноценное барбекю из кирпича. Для его изготовления нужно подготовить:

• мастерок, кельму;
• емкость под раствор для кладки;
• дрель с насадкой венчик;
• огнеупорные кирпичи, шлакоблоки;
• сухую смесь для печей;
• стальные уголки;
• строительный уровень.

Процесс изготовления печи:

1. Собрать основание-постамент. Для этого первые 40–60 см выкладываются из шлакоблоков, остальные 30 из кирпича.
2. Основание должно представлять собой букву П. Иметь нишу, в которой будет удобно хранить дрова.
3. Далее собирается кирпичный ящик, в который будет ссыпаться зола. Необходимо ставить отверстие под дверцу для вычищения сажи и золы.
4. Закрепить колосниковую решетку, поверх нее собрать продолжение стенок.
5. Сделать дымохода, который нужно вывести на улицу через крышу беседки.

При желании можно украсить барбекю декоративными элементами.

Мангал (Фото: Instagram / kovka.metall_blg)

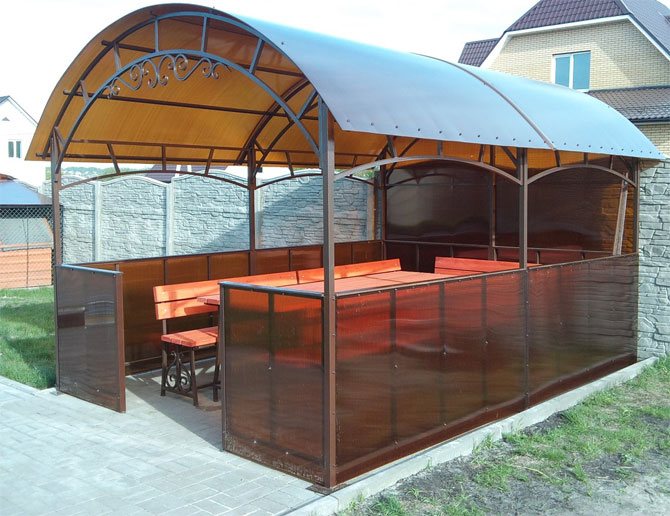

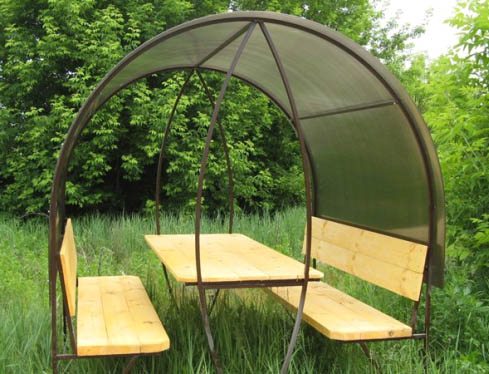

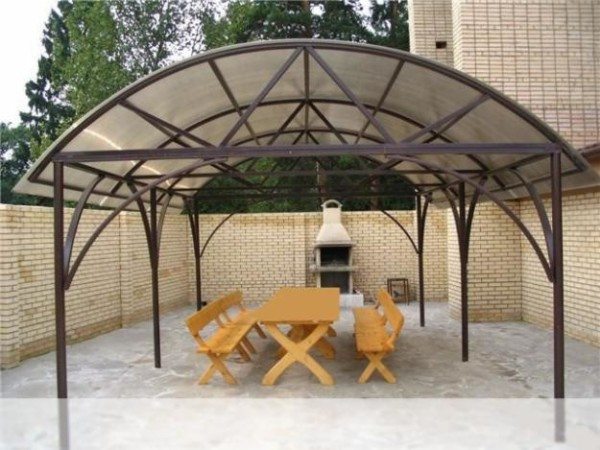

Монтаж беседки с радиусной крышей

Для этой конструкции покупают поликарбонат толщиной 6-10 мм и стальные трубы 25 х 25 х 2 мм. Работы выполняют в таком порядке: Работы выполняют в таком порядке:

1. Изготавливают фундамент, в котором закрепляют опорные столбики.
2. К столбикам приваривают горизонтальную раму.
3. С помощью трубогиба изготавливают арочные секции, предварительно пропиливая на трубах V-образные надрезы. Если радиус большой, для усиления делают подкосы и опоры.
4. Арочные секции соединяют между собой стяжкой.
5. Обшивают арку листом поликарбонатом, аккуратно сгибая его. Болтами крепят кровлю к фундаментной раме.

Разборная и стационарная конструкции

Приступая к составлению чертежа, необходимо сразу решить: будет ли изготавливаться беседка закрытого типа или временное сооружение для летнего отдыха.

Ведь каждая из конструкций имеет свои особенности и преимущества использования:

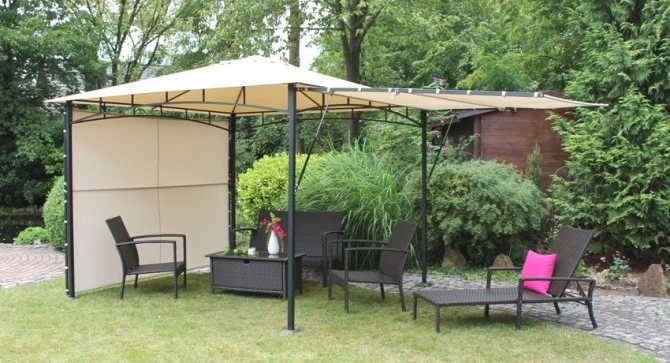

Разборная. Состоит из профильного каркаса, крышей служит тент, плотный полиэтилен либо пластик. Мало весит. Легко собирается за 2-3 часа. Время применения – с мая по сентябрь. Низкая цена материалов. Не нуждается в фундаменте. Компактная. Быстро монтируется на детали. Не занимает много места при хранении в разобранном виде. Эту беседку по силам собрать одному человеку. Детали можно сварить самостоятельно либо приобрести готовые элементы на заводе или в строительном магазине. Такой тип конструкции подойдет и для дачной перголы.

Стационарная. Представляет собой полноценный садовый домик, предназначенный для круглогодичного использования. Это надежная защита от любых воздействий внешней среды. Срок службы неограничен. В дополнение к металлическому каркасу могут использоваться кирпич, дерево, камень. Заливка фундамента обязательна. Требует тщательной разработки проекта. В такую беседку можно установить мангал, печь или камин. Нет ограничений и в выборе дизайна интерьера. Но у такой постройки есть существенные минусы: высокая себестоимость проекта, длительный срок изготовления, чаще всего необходимо привлекать в помощь специалистов.

Для постоянного применения в семейном кругу достаточно будет построить небольшую стационарную беседку размерами 3х3, 4х4 м.

Ниже предлагаем краткие рекомендации по созданию такого сооружения вручную.

Виды и способы сборки

Основной способ сборки беседки из профтрубы — применение сварного шва. Металлоизделия легко и прочно соединяют с помощью сварочного аппарата. Но этот способ для самостоятельного строительства доступен не всем. Он требует наличия навыков работы и специального оборудования.

Собрать беседку своими руками можно и с помощью резьбового соединения. Это более долгий и требующий точности способ: трубы нужно просверлить и соединить болтами с гайками. Но в отличие от сварки, работать дрелью умеют многие мужчины и женщины. Каркас для беседки на болтах можно сделать разборным, чтобы на зиму убирать легкие детали конструкции для хранения.

Беседка на фундаменте

Для капитального строения необходима предварительная постройка фундамента. Его изготавливают разными способами:

• ленточный — заливают по периметру сооружения в заранее выкопанный котлован, а опоры устанавливают в процессе заливки;
• свайный — представляет собой множество коротких столбиков, на которые опираются пол и стены постройки, опоры бетонируются только в узловых точках конструкции;
• плитный — устраивают, заливая всю площадку под будущим строением, а вертикальные элементы устанавливают до заливки бетона в котлован.

У каждого способа есть свои преимущества. Они применяются в зависимости от плотности и глубины промерзания грунта. На выбор способа устройства фундамента беседки из профильной трубы влияет и уровень грунтовых вод. Ленточный фундамент считается более прочным при сильной пучинистости грунта. Сваи хорошо подходят для плотного и сильно промерзающего типа почвы. На местах с близким залеганием грунтовых вод, где сложно выкопать глубокие ямы, применяют плитные конструкции.

Беседка без фундамента

Если беседка будет разборной, фундамент ей не потребуется. Предотвратить падение конструкций в случае сильного ветра можно установкой опор с бетонированием из оснований. Такой прием иногда используют и для постоянных сооружений, которые устанавливают на хороших, устойчивых грунтах. Столбики-опоры бетонируют индивидуально, устанавливая их в углах сооружения и черед каждые 1,5-2 м по длине стен.

У беседок фантазийной формы может не оказаться вертикальных опор. Для установки такой конструкции сначала бетонируют короткие отрезки металлопрофиля, к которым затем крепят опорные фермы.

Как установить металлический каркас беседки?

Беседки из металлического профиля обычно делают квадратными либо прямоугольными. Также очень изящно смотрятся шести- и восьмиугольные конструкции. Форма может использоваться абсолютно любая, и неправильная, и даже круглая, но сооружение такой конструкции будет требовать излишних усилий при расчете и монтаже.

Установка фундамента для беседок из профильных труб — дело сугубо индивидуальное: возведение беседки может производиться и на фундаменте, и без него.

Беседка на фундаменте

Для начала необходимо очистить территорию: снять плодородный слой почвы, чтобы трава не начала прорастать под беседкой и не разрушала ее. Затем производится установка фундамента.

Это может быть классический ленточный фундамент, когда бетоном заливается весь контур будущей беседки: для этого по периметру конструкции выкапывается траншея, которая оборудуется опалубкой, засыпается песком, гравием, и заливается бетоном. Армировать такой фундамент не нужно ввиду малого веса беседки.

По технологии глубина фундамента должна быть на 20 см больше, чем глубина промерзания почвы, но из-за того, что каркас беседки представляет собой монолит и имеет небольшой вес, данным условием можно пренебречь без какой-либо угрозы безопасности.

Еще один вариант фундамента для беседки — столбчатый. Он считается более рациональным и дешевым, так как в землю необходимо загнать всего несколько столбов, на которые потом будет крепиться конструкция. Столбы можно делать из того же профиля, что и весь каркас, но тогда нужно позаботиться о том, чтобы трубы не подвергались коррозии при контакте с землей. Отличным вариантом будет установка беседки на асбестоцементные трубы.

Беседка без фундамента

После очищения участка, на котором планируется возведение беседки, нужно больше внимания уделить выравниванию земли, чтобы не было никаких бугров и неровностей, ведь пол будет укладываться непосредственно на землю (если, конечно, будет вообще).

При установке стационарной беседки без фундамента, основные вертикальные металлопрофили, которые будут основой конструкции, бетонируются непосредственно в землю. Для этого под каждую трубу выкапывается скважина глубиной около 70 см.

С помощью бура это можно сделать намного быстрее и легче, при этом земля будет держаться крепче и не осыпется. Далее на 15-20 см ямка засыпается песком, устанавливается профиль, засыпается гравием или битым кирпичом, и заливается цементом.

Обратите внимание! Если цемент получился слишком густым и плохо течет, его можно принудительно заталкивать в скважину палкой и ею же утрамбовывать.

Что касается разборной переносной беседки, то ее каркас, логично, не фиксируется в земле совсем. С одной стороны, это большой плюс к мобильности, однако, важно понимать, что устойчивость такой беседки намного ниже.

Рекомендуем ознакомиться: Применение саморегулирующегося греющего кабеля для обогрева труб

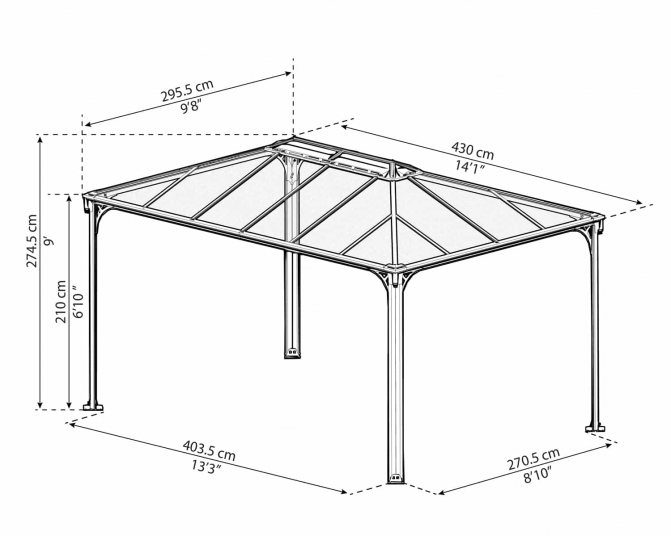

Чертежи с размерами

Перед сборкой следует сделать подробные эскизы конструкций: схема (чертежи, размеры, детализация) поможет правильно рассчитать количество материала. В качестве образца можно использовать беседки, которые имеются в продаже в строительных фирмах. Чаще всего это варианты нетрадиционной формы: арки и полуарки, пятиугольник, трапеции и пр. За основу можно взять и конструкцию простой 4-6-угольной садовой постройки классического типа.

При составлении чертежа важно определить высоту внутри сооружения, чтобы человек мог стоять выпрямившись. Лавочки в нестандартных беседках часто располагают возле коротких стен или скатов арки

Над сиденьями должно оставаться не менее 1 м до металлоконструкций, чтобы исключить травмы.
