Как правильно сделать дымоход для газового котла: конструктивные особенности, нормы и правила монтажа

Как правильно сделать дымоход для газового котла. Установленные нормы и требования

Необходимо соблюдать ряд требований, чтобы будущая конструкция служила долго и была безопасна для использования в жилом помещении.

Формы сечения конструкции

Форма сечения конструкции может быть любой. Главное, чтобы она совпадала с формой трубы, которая используется для дымохода.

Требования при соединении труб между собой

Соединение труб должно быть герметичным, особенно в местах присоединения дымохода к газовому котлу. Прорех и щелей допускать нельзя, поскольку это приведет к утечке и будет угрожать здоровью жильцов в доме.

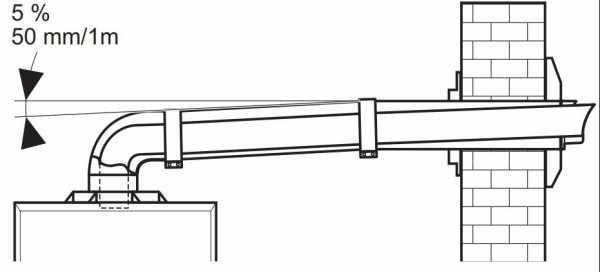

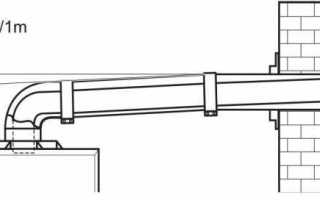

Нормы проектирования уклонов и поворотов дымохода

В идеале труба дымохода должна идти непосредственно вверх. Наклонные участки могут помешать нормальной вытяжке.

Допустимо около 30 градусов наклона трубы, но лучше этого не делать. Протяженность наклонного участка не должна быть слишком большой.

Требования к сечению трубы

Сечение дымохода должно быть немного больше, чем выходной патрубок. При меньшем сечении возможны проблемы с присоединением деталей. Допустима разница в несколько мм.

Тонкости монтажа непосредственно на крыше дома

Необходимо, чтобы труба дымохода возвышалась над коньком на 0,5 м минимум. Дополнительно обустраивают утепление конструкции и надежно закрепляют ее.

Как предусмотреть вывод конденсата

Для этой цели стоит установить конструкцию, в которой будет скапливаться конденсат. Эта емкость должна быть съемной, чтобы всегда была возможность ее заменить.

Требования по пожаробезопасности

При выводе дымохода через крышу необходимо дополнительно позаботиться о пожарной безопасности. Для этого производят так называемые проходные узлы. Это поможет избежать опасных и непредвиденных ситуаций. Также можно установить адаптеры, реагирующие на выделение газа.

Виды дымоходов для котла

Есть разные виды дымоходов, которые используют в этих случаях:

Кирпичный дымоход делают из шамотного кирпича, который кладут или на глиняный раствор, или на клей. В большинстве случаев выполняется с гильзой из нержавеющей или оцинкованной стали внутри для защиты кирпича от разрушительного воздействия углекислого газа.

Регион190Участник FORUMHOUSE, мастер-приемщик в ВДПО

Со временем кирпич начнет рассыпаться от углекислого газа начнет рассыпаться, поэтому дымоход надо обязательно загильзовать. На рынке вас могут обмануть с маркой стали, лучше покупать напрямую с завода AISI 316. Это кислостойкая сталь надежно работает с любой маркой котла. Ни один мастер-приемщик не спросит у вас про марку стали и не потребует сертификата, у нас нет на это полномочий, а визуально отличить 316 от 425 невозможно.

Главный минус такого дымохода – он тяжелый, придется делать дополнительный фундамент, и громоздкий, и придется искать печника, который его выложит. Раньше для газовых котлов такие дымоходы делали часто, сейчас (если позволяют средства) домовладельцы предпочитают керамику.

Керамический дымоход. Это сложная конструкция, в которую входит керамический дымоотводный канал, воздушная прослойка (или утеплитель) и керамзитобетонная оболочка. Керамзитобетон защищает хрупкую керамическую трубу, и служит изоляцией (а у керамики высокая теплопроводность).

Андрей50Участник FORUMHOUSE

Классные спецы с большим опытом именно в дымоходах говорят, что керамика лучше всего, но неоправданно дорого.

Монтировать такую конструкцию гораздо проще, чем кирпичный дымоход, она прочная, огнеупорная (может нагреваться до 120 градусов), но тоже тяжелая и громоздкая, а еще дорогая.

Асбестоцементный дымоотвод. Для этого типа важна герметичность стыков внутри каналов и хорошее утепление, чтобы не образовывался конденсат.

ОбычныйПользователь .FORUMHOUSE

На период моего строительства асбестоцементная труба была самым дешевым вариантом. Тут главная проблема, как герметично состыковать сегменты, у меня герметичности не получилось. Просто залить бетоном — не вариант. Это должна быть герметичная гильза, хомут, вставка, все что угодно, что обеспечивает надежное и герметичное соединение. Обязательно утеплите свои асбестоцементные трубы. Не забудьте, что конструкция дымохода не должна давать возможность стекания конденсата в котел и обязательно сделайте конденсатосборник внизу у основания трубы.

Одинарный металлический – дымоотвод, сделанный из оцинкованной или нержавеющей стали.

Сэндвич-дымоход. Такой дымоотвод делают из двух металлических труб, одна вставлена в другую, а между ними проложен утеплитель. Дым идет по внутреннему цилиндру. Этот вид обязателен к использованию, как наружный дымоход и в неотапливаемых помещениях.

Коаксиальный. В этом дымоотводе одна труба вставлена в другую без прокладки утеплителя. Но это единая жесткая конструкция, объединенная перемычками по всей своей длине. Дым выходит через внутреннюю трубу, а по внешней в камеру сгорания поступает воздух; воздух помещения в работе газового котла не участвует, микроклимат сохраняется.

Mr LeshiyУчастник FORUMHOUSE

Сэндвич — утепленный дымоход из двух цилиндров из нержавеющей стали, между которыми набит утеплитель. Коаксиальный — те же два цилиндра, но без утеплителя внутри. По внутреннему цилиндру на улицу удаляются отработанные газы, а по промежутку между цилиндрами в камеру сгорания подается воздух.

Варианты исполнения

Внутреннее и наружное исполнение дымоходов сильно отличается. По этой причине их конструкция имеет принципиальные различия.

Наружная конструкция

В стене делают отверстие, через которое свободно проходит труба и ее изоляция. Каждый из элементов закрепляется поочередно.По всей длине дымоход крепится дополнительно посредством использования кронштейнов. Также необходимо утеплить трубы.

Утеплитель-минеральная вата

Внутреннее исполнение

В первую очередь необходимо выбрать правильное месторасположение установки дымохода и котла. После этого делают разметку на местах, где будет проходить труба. Далее формируют проемы и выполняют присоединение патрубка от котла к дымоходу.

Закрепляется лист железа, крепится кронштейн. Стыки фиксируют и обрабатывают герметиком. Их дополнительно проверяют после окончания работ.

Коаксиальная газоотводная труба

Как уже говорилось ранее, такие дымоотводы имеют две трубы. Через одну выходят отходы продукты горения, через другую – поступает воздух. Дополнительная вентиляция, если собирают такой аппарат, не требуется, поскольку трубы не зависимы друг от друга.

Этот тип дымоходов применяется исключительно для напольных или настенных котлов с закрытым типом камеры сгорания.

Зачем утеплять трубу дымохода

Если труба дымохода для котла охлаждается на холоде, то и температура исходящих газов понижается – а значит, снижается тяга. Эту проблему можно решить, утеплив трубу. Как утеплять, зависит от материала, из которого сделан дымоход:

• Кирпичные конструкции штукатурят, а если чердак не утеплен, то используют каменную или базальтовую вату с фольгой сверху;
• Керамические дымоходы защищены от холода минватой и керамоблоками, металлические утепляют любыми негорючими материалами;
• Сложнее всего с асбестовыми конструкциями – они могут взрываться, если перегреются, поэтому утеплять их надо грамотно и осторожно.

Реконструкция старого дымоотвода

В случае, если систему отопления дома меняют на газовое оборудование, перестраивать кирпичный дымоход необязательно. Его можно усовершенствовать посредством гильзирования.

Способ 1. Установка трубы.

Этот способ подразумевает установку трубы из нержавейки внутрь имеющегося кирпичного дымохода. Трубу выбирают таким образом, чтобы ее высота совпадала с высотой дымохода, а сечение соответствовало патрубку на котле. Все зазоры заполняются материалом, имеющим хорошую теплоизоляцию.

Рекомендуем прочитать: Причины, почему постоянно тухнет газовый котел

Способ 2. Технология «Фуран-Флекс».

Более дорогой вариант модернизации, если сравнивать его с первым. Гибкий дымоход с двухконтурной трубой помещается в систему дымоотвода под большим давлением. После, труба принимает форму дымохода, твердеет и превращается, в своего рода, оболочку. Она не пропускает ни влагу, ни газы. Кроме того, данный материал не восприимчив к перепадам температур, коррозии, погодным условиям. Диаметр можно подобрать в пределах от 6 до 100 см.

Таблица зависимости диаметра дымоходной трубы от мощности газового котла

Диаметр выходного патрубка для котла напрямую связан с мощностью котлов. Это также нужно учитывать при монтаже дымоходов газовых котлов.

Указанные показатели обязательно нужно учитывать при проектировке работ по возведению дымоотвода для дома.

Расчет необходимых параметров при проектировании дымохода

Параметры дымоходной трубы рассчитываются по приведенной ниже формуле:

F=K*Q/(4,9*√H),

где:

K – константа (0,02 – 0,03);

Q – самая большая мощность котла;

H – длина трубы, исходя из СНиП.

Минимальная высота труб дымохода должна составлять более 5 м, над коньком – более 0,5 м. Расчетное число площади дымохода сравнивают с таблицей. Если возникает необходимость, округление производится в сторону большего числа.

Строительные нормативные документы, использующиеся при проектировании и эксплуатации дымоотвода

Все существующие требования и правила установки дымохода указаны в документах СНиП 2.04.05-91 и ДБН В 2.5-20-2001.

Также читайте: Какие документы понадобятся для газификации частного дома

Не рекомендуется изготавливать дымоходы из нержавеющей стали и стальной трубы, в том числе и своими руками. Эти материалы являются не слишком прочными, быстро разрушаются. Стоит сделать выбор в пользу более прочных материалов, но, возможно, более дорогих. В этом случае дымоход может прослужить более 10 лет.

Стоит отметить, что обустройство дымохода для газового котла в частных домах – сложная работа, которая требует соблюдения всех правил монтажа. Это необходимо для того, чтобы сооружение было безопасным для жильцов. При возникновении сложностей любого характера или при отсутствии требующегося опыта стоит обратиться к специалистам за помощью. Правильно установленный дымоход для газового котла – залог безопасности в доме.

Как выбрать вид дымохода

Выбор дымохода газового котла для нашего пользователя с ником gladiator был непростым, слишком много всего нужно было учесть, исходные данные никак не позволяли прийти к оптимальному результату.

Можно выложить дымоход из кирпича и потом вставить в него гильзу из нержавейки, но пол из плит перекрытия по расчету нагрузку от кирпичного дымохода просто не выдержит;

Можно поставить дорогую керамическую дымоходную систему от известного .

Можно сделать сэндвич, но если внутри здания, но как обезопасить междуэтажные перекрытия и потом не думать, какая там температура; и как понять, когда пора демонтировать трубы из стены, менять систему? Можно сделать внешний дымоход, но жалко портить облик частного дома.

GladiatorУчастник FORUMHOUSE

Раньше для газового котла делали простую оцинковку или кирпичный дымоход, а теперь не знаешь, из чего выбрать.

Эксперты нашего портала при выборе дымоотвода газового котла рекомендуют учитывать:

• вид камеры сгорания, мощность котла;
• конструктивные особенности дома;
• разумное сочетание цены и качества.

Выбор котла зависит от вида камеры сгорания газа.

Открытая топка часто встречается у напольных газовых котлов. Таким устройствам нужна неизменно хорошая тяга, и здесь предпочтительнее кирпичный и керамический дымоход; хотя сэндвич подойдет тоже. И надо учитывать конструктивные особенности здания: кирпичный дымоход трудно монтировать и он гигроскопичный; а керамический дымоход очень тяжелый.

Закрытая камера сгорания. По мнению наших экспертов, таким устройствам нужен коаксиальный дымоход или сэндвич.

Сэндвич для газового котла выглядит универсальной моделью, его советуют все.

Алексей ТелегинПользователь FORUMHOUSE

Под газ — нормально сендвич, но лучше из кислотостойкой 316-ой стали.

Теплов и СуховПользователь FORUMHOUSE

Для газового котла в домашнем использовании сэндвич из 316 стали прослужит очень и очень долго. А вот котел смените.

Но лучше выбирать дымоход для котла вместе со специалистом – это более ответственный и взрослый подход. Как говорят наши эксперты, подход к выбору дымоходной системы для газового котла должен быть комплексным, должны учитываться «проект/монтаж/эксплуатация». И желательно, чтобы все выполнялось под руководством приглашенного профессионала.

TraksПользователь FORUMHOUSE

Дымоход вам назначат газовщики, отразят в проекте. Но кроме специалиста, который будет делать приемку выполненных работ здесь необходим сторонний профи.

Ответы на любой сложный дымоходный вопросы можно получить вот здесь: «Консультации по нормам устройства и правилам. Есть вопросы по дымоходам-спрашивайте».
