Как своими руками в домашних условиях сделать ЛЕД проектор из коробки и лупы

Из данной инструкции вы узнаете как сделать проектор своими руками из коробки и лупы с разрешением 2К (2560х1440).

Многие детали, используемые в проекте, могут быть приобретены в китайских интернет-магазинах.

Для покупки необходимых запчастей для самодельного проектора воспользуйтесь и «Taobao.com».

Что потребуется.

1. Жидкокристаллический экран и HDMI плата к нему: диагональю 5,98 дюйма и разрешением 2560х1440: на сайте topfoison (стоит около $200); можете использовать другой, имеющийся у вас 2К ЖК-дисплей. Кстати, модуль подсветки экрана вам не потребуется.

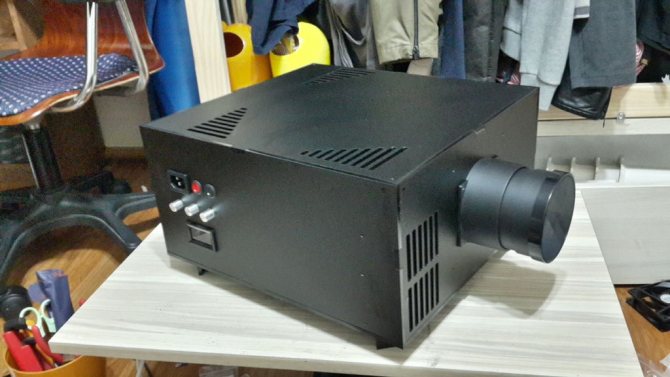

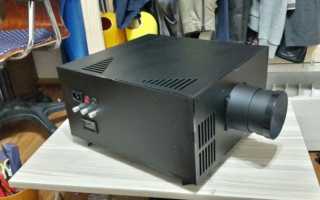

2. Корпус: черного цвета, детали которого вырезаны с помощью лазерной резки (стоимость около $100). В конце данной главы имеется zip-файл с AutoCad-чертежами корпуса видеопроектора.
3. Линзы Френеля: одна с фокусным расстоянием 120 мм, вторая – 185 мм. F120 устанавливается между светодиодом и ЖК-экраном, F185 – между ЖК и проекционным объективом (на Aliexpress.com стоят $50).

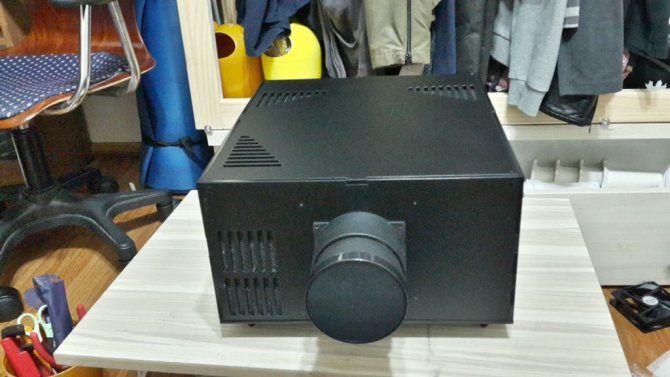

4. Проекционный объектив: F190 или F200 (тоже продается на Aliexpress.com и стоит менее $50).

Светодиод (один из двух):

• Обычный: светодиод мощностью 150 ватт (Taobao.com) с теплоотводом. Как альтернатива – 128-ваттный с aliexpress.com (около $57). Для светодиода понадобится подходящий драйвер. Не рекомендуется использовать дешевые светодиоды, т.к. это может привести к размытости изображения по краям и углам.
• Необычный: светодиод CBT-140 производства «Luminus Devices» – используется в медицинском эндоскопе. Продается вместе с драйвером на Aliexpress.com за $185: получается дороже, но это того стоит. Вот ссылка на 100-ваттный светодиод. Он не такой яркий, но для темной комнаты подойдет.
• Конденсаторная линза: квадратная, продается на Tabao.com, а также на aliexpress.com (около $25). Можете использовать и обычную круглую линзу. Квадратная дает лучшую яркость, но правый и левый края получаются немного желтыми.

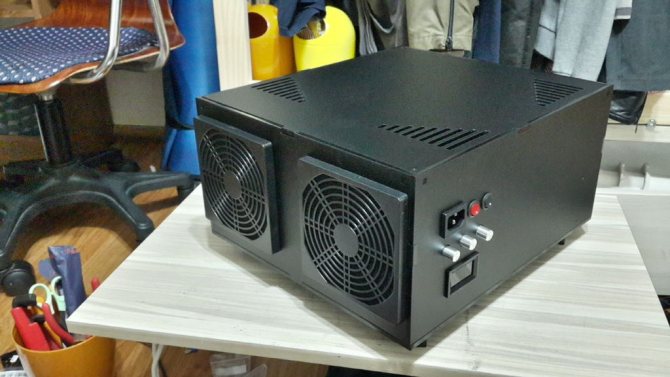

• Дополнительно: несколько охлаждающих вентиляторов, блоки питания, USB-провод, разводящие провода и ваши золотые руки.

Создание такого проектора обойдется вам менее, чем в $1000, что дешевле, чем покупать устройство подобного класса заводского изготовления.

Недостатки конструкции:

• Если в данном проекте использовать способ № 1 (обычный), то вы не сможете получить идеально четкого изображения. Если использовать способ № 2 (необычный), вы получите отличную фокусировку и сможете различить каждую из более чем 3 млн. точек.

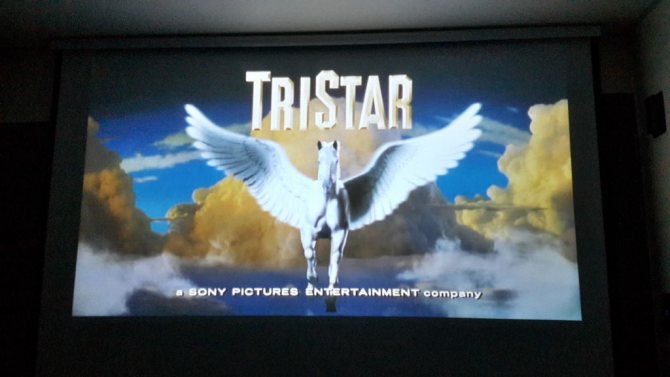

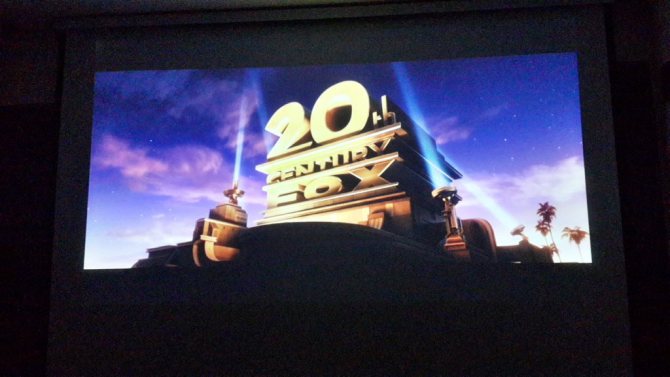

• Слишком низкая яркость, по сравнению с коммерческими продуктами, т.к. используется ЖК-дисплей от смартфона: этот вид дисплея имеет низкую прозрачность. Ночью в темноте изображение будет достаточно ярким для комфортного просмотра, но днем его будет плохо видно. Если у вас темная комната, то вы сможете полностью насладиться любимыми фильмами и играми.

Файлы

• AutoCad_files_by_bumhee34.zip

3D-проектор своими руками

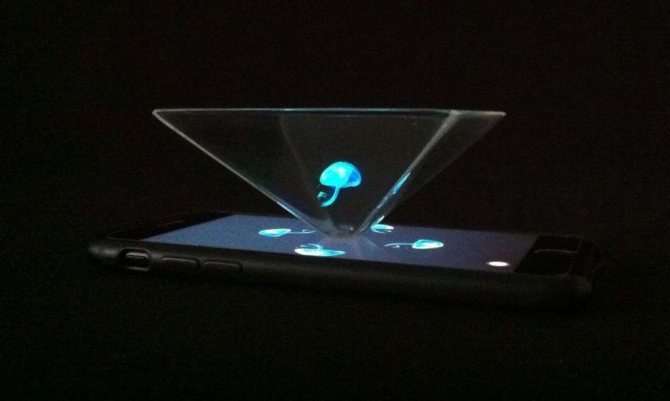

А теперь выясним, как сделать проектор своими руками, используя небольшую пластиковую пирамиду с усеченным квадратом.

Такое приспособление подойдет для развлечения детей и для романтических вечеров.

Возьмите четыре листа прозрачного пластика диаметром 10 х 10 миллиметров. Вырежьте ровные треугольники. Основание у вершины необходимо отсечь на расстоянии 1-2 миллиметров. Скрепите все стороны в усеченную трапецию, используя обычный прозрачный скотч.

Включите мобильный телефон и положите его горизонтально экраном вверх. В самый центр поместите трапецию малым квадратом вниз. Выключите свет и включите видео. Все изображения будут отображаться внутри фигуры.

Конечно, такой проектор сложно использовать для просмотра фильмов, но зато это отличный способ создать мини-голограмму своими руками. Посмотрите, как здорово это выглядит на фото!

На базе смартфона

Мобильные телефоны используются не только для связи на расстоянии, но и для обмена видеоданными. Именно поэтому возникла идея изготовления проектора из карманного гаджета. Теоретически процесс получения изображения заключается в преобразовании графического сигнала с дисплея через оптическую линзу на любую поверхность. Для этого вам необходимо изготовить корпус, полностью затемняющий окружающее пространство, приспособления для крепления, как линзы, так и мобильного устройства.

Довольно просто подобрать увеличительное стекло или лупу. Главное, чтобы его габаритные параметры были соизмеримы с размерами экрана телефона. Для фиксации лупы можно использовать переднюю стенку корпуса. Для вертикального закрепления телефона можно применить картонную коробочку или ребра из картона, в которых мобильник не будет шататься. Корпус проще всего сделать из картонного коробка, так как в нем легко вырезать отверстие нужных параметров без специального оборудования.

Для работы вам пригодится скотч, клей, канцелярский нож, карандаш, линейка и циркуль.

Процесс изготовления проектора из смартфона заключается в следующем:

• Выберете одну из стен коробки таким образом, чтобы расстояние от нее до противоположной было наибольшим. Это предоставит более широкий спектр для настройки параметров отображения.

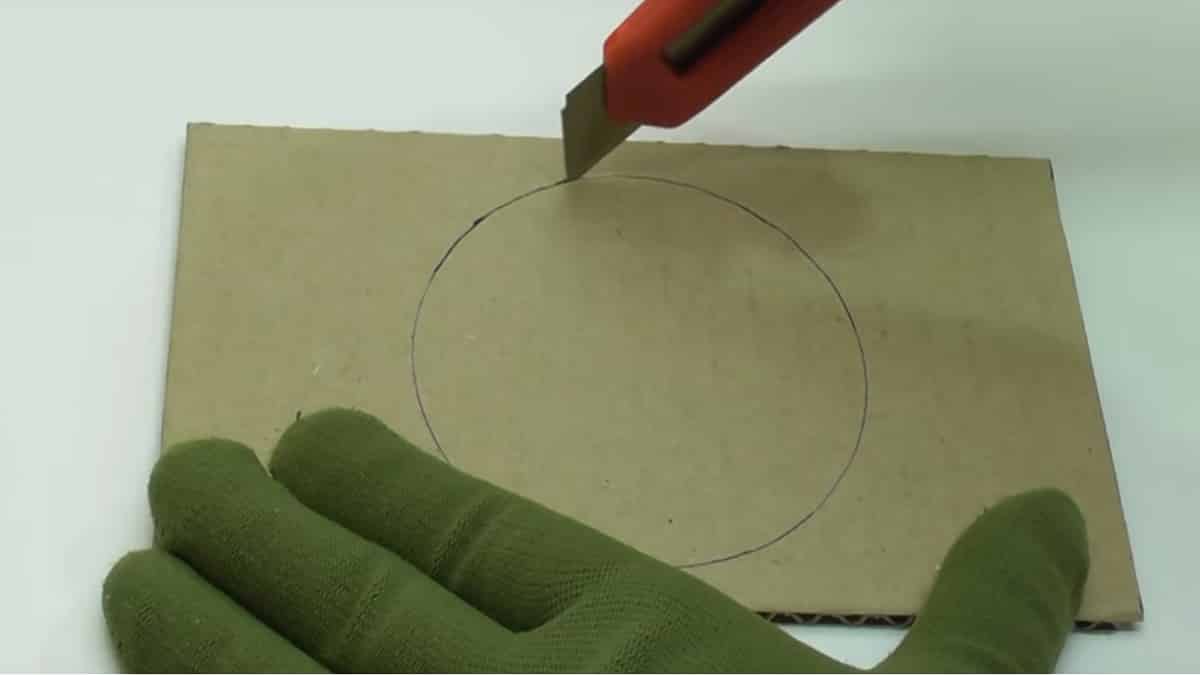

• Разметьте на выбранной стенке середину, вокруг которой вырежьте отверстие под увеличительное стекло.

  Рис. 4: сделайте отверстие под лупу

• Закрепите увеличительное стекло на стенке коробки. Для этого можно использовать как скотч, так и хороший клей, важно, чтобы они не попали в просвет линзы, иначе это может испортить изображение от проектора.

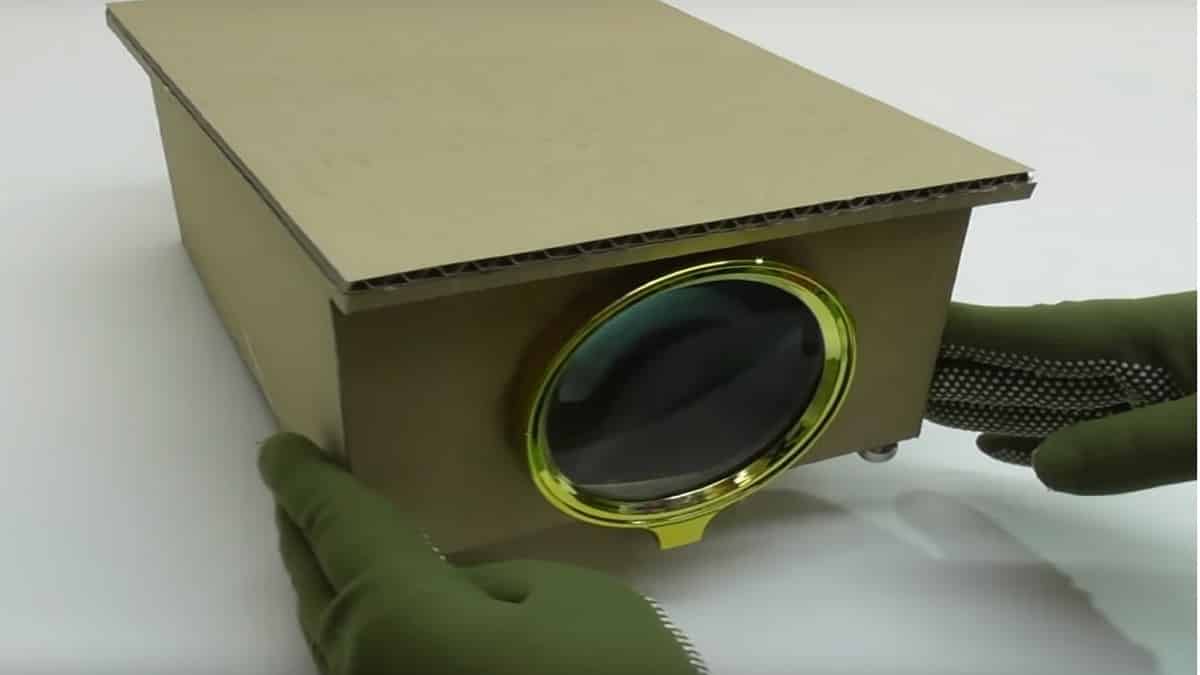

  Рис. 5: закрепите лупу

• Изготовьте держатель для мобильника, важно чтобы при установке он не закрывал дисплей и помещался внутри коробки.

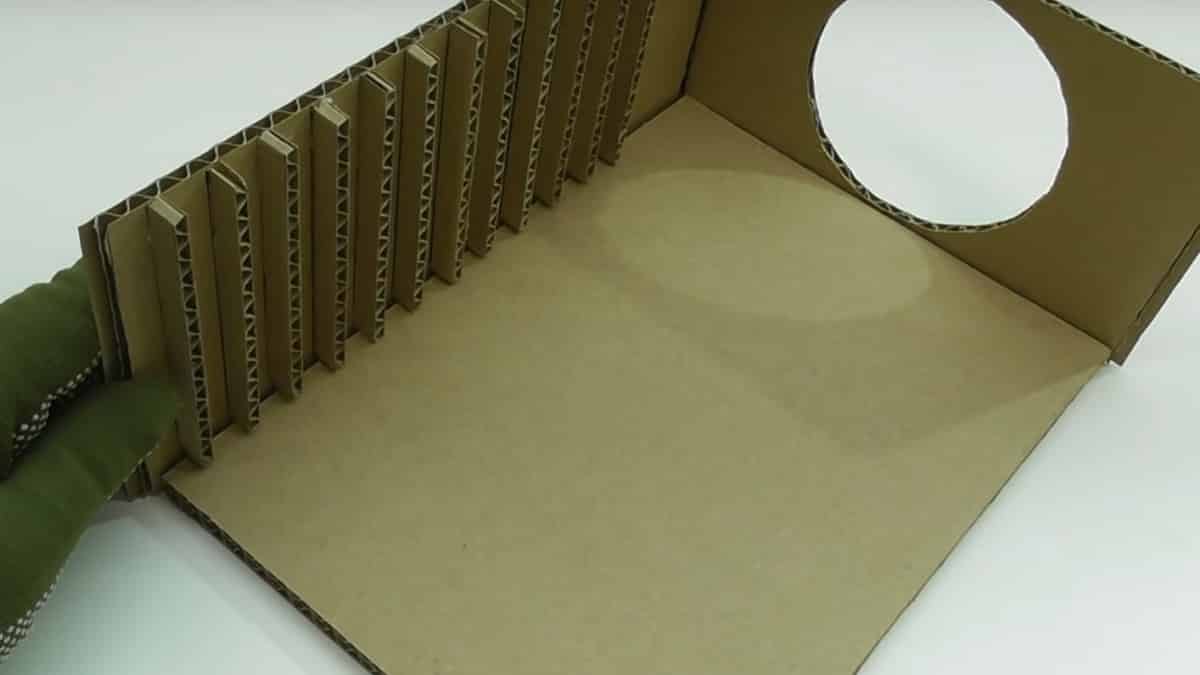

  Рис. 6: изготовьте держатель

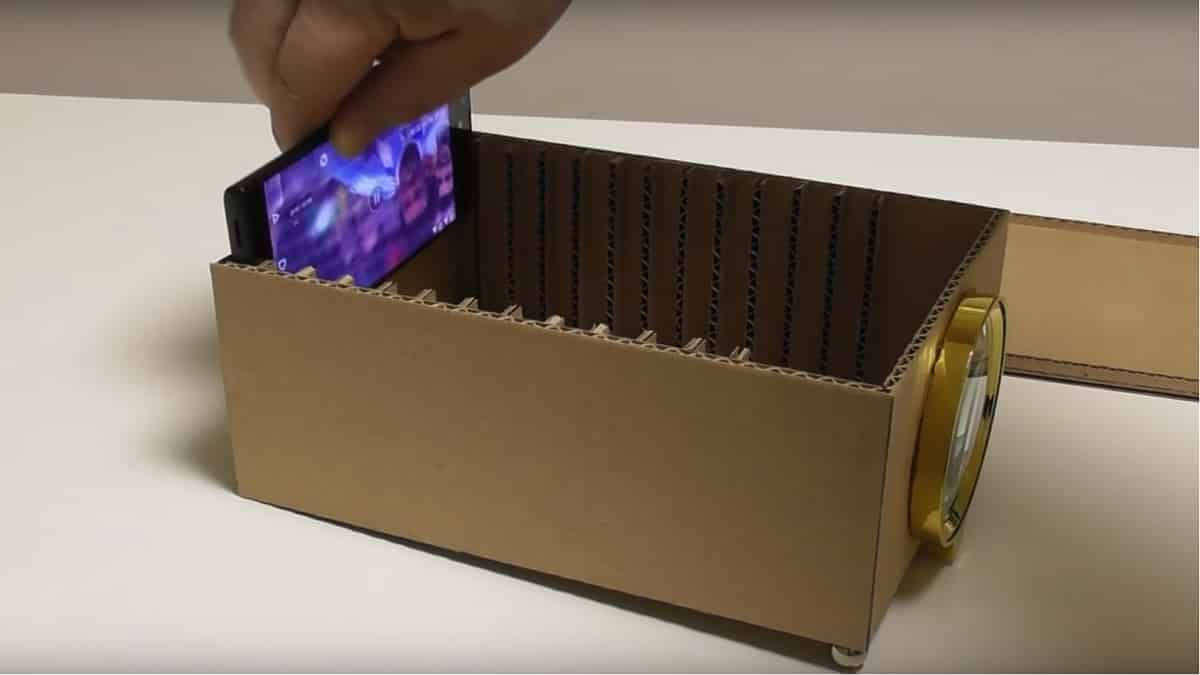

• Опытным путем для настройки изображения подберите наиболее оптимальное расстояние от мобильного до увеличительного стекла.

  Рис. 7: подберите расстояние

• Проделайте отверстие для зарядного шнура от мобильного, чтобы вывести его из коробки.

Проектор из смартфона готов, можете запустить трансляцию, но предварительно установите специальное приложение, которое повернет картинку на 180°. В некоторых моделях телефонов достаточно отключить автоповорот экрана и установить гаджет вверх ногами. Просмотр лучше организовывать в хорошо затемненном помещении, чтобы повысить четкость и яркость картинки.

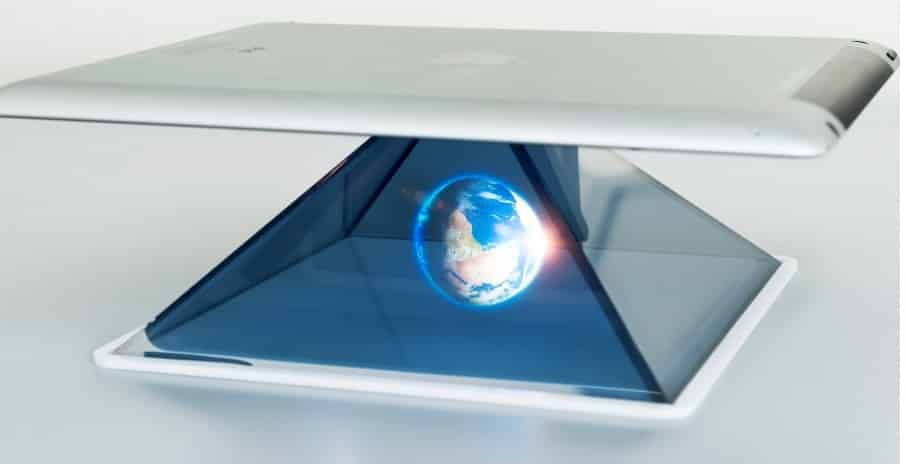

Помимо этого из мобильного телефона и полимерных пластин можно изготовить голографический проектор (рис. 8). Но стоимость такой самоделки выльется в немалую копейку, при относительно низком качестве изображения, поэтому конкурировать с вышеописанным образцом он сможет разве что в неординарности картинки.

Рис. 8: пример голографического проектора

Способы увеличения и уменьшения рисунков и перенос их на плоскости потолков и стен

Главная / Отделка комнат при ремонте / Сведения, необходимые при выполнении росписи / Способы увеличения и уменьшения рисунков и перенос их на плоскости потолков и стен
7 июня 2011

Маляру-альфрейщику приходится работать не только по готовым трафаретам, но и самому составлять рисунки трафаретов, подбирая их из альбомов, книг и образцов кустарного промысла, которые имеются в каждом краеведческом музее. Часто подобранные рисунки приходится увеличивать или уменьшать. Как это делать, должно быть известно каждому маляру.

Рисунок переводится с оригинала на бумагу или картон трафарета через копировальную бумагу или, лучше, с помощью кальки. Этот способ сохраняет книгу и дает возможность производить подчистку переведенного рисунка, что трудно сделать при пользовании копировальной бумагой.

Хорошо выполнять копировку орнаментов при помощи лампы и стекла, положенного на две опоры. Лампа помещается внизу, под стеклом, рисунок кладется на стекло, и сверх него накладывается бумага, на которую карандашом наносят линии орнамента.

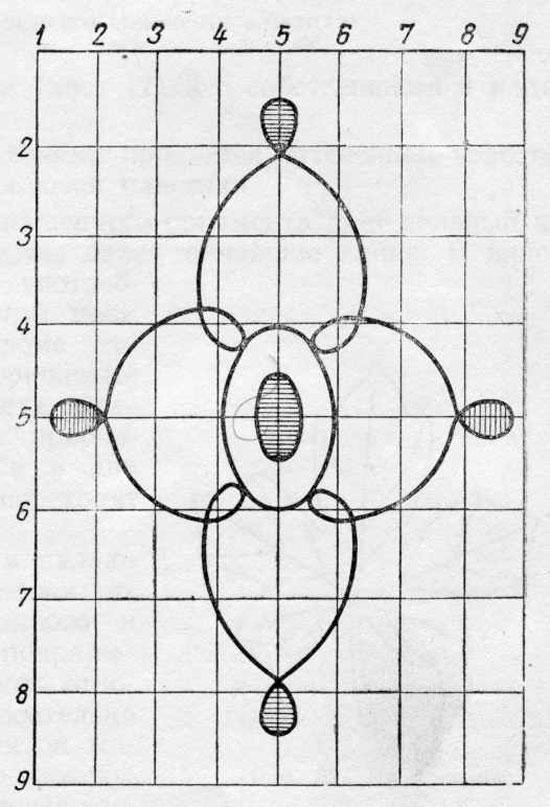

Увеличение рисунка орнамента по клеткам

Самый маленький рисунок можно увеличить до любого размера путем клеток. Делают это следующим образом. Рисунок легко разлиновывают карандашом на одинаковые клетки так, чтобы на нем получился род сетки. Затем на листе бумаги, размером равной увеличенному рисунку, тоже размечают и линуют клетки, в том же количестве, что и на рисунке, но в большем масштабе. Для удобства клетки нумеруют. Копию линий рисунка переносят в большие клетки.

Надо помнить, что чем мельче были размечены клетки на рисунке, тем правильнее будет увеличение.

Увеличение и уменьшение рисунков можно производить при помощи фотоаппарата и особого прибора — пантографа.

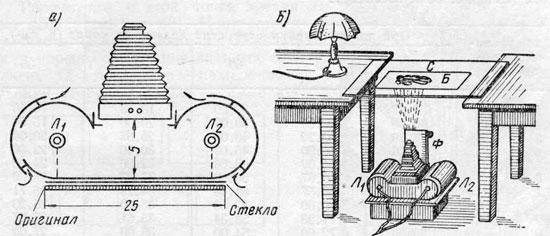

Установка для увеличения рисунка орнамента

Из аппарата «Фотокор» или его объектива делают установку для увеличения, как показано на рисунке. Рисунок орнамента кладут на пол и сверху накрывают стеклом. На стекло ставится увеличительная установка, сделанная из жести, объективом вверх.

Включаются электролампы Л-1 и Л-2, находящиеся в установке, и световая проекция рисунка орнамента наводится на большое зеркальное стекло, расположенное над объективом. Получив резкое изображение, на кальке рисуют орнамент, т. е. полученное изображение переводят на бумагу, положенную на стекло. Увеличение зависит от того, на каком расстоянии находиться зеркальное стекло от объектива аппарата.

Пользуясь волшебным фонарем, или эпидиаскопом, также можно увеличивать рисунок. Изображение рисунка передается на плоскость бумаги или на стену. При этом способе увеличения маляр-альфрейщик должен иметь навыки рисования.

Пантографом увеличение и уменьшение рисунков производится легко, быстро, чисто механически и вполне точно. Прибор этот давнего происхождения, но почему-то весьма мало распространен и в продаже не имеется. Пантограф можно сделать самому.

Для этого надо иметь четыре деревянные линейки одинаковой длины, ширины и толщины и ровно выструганные, желательно узкие и тонкие. На одинаковом расстоянии от концов каждой линейки просверливаются или прошибаются раскаленным гвоздем отверстия для скрепления линеек между собой. На трех линейках отверстия делаются на определенных расстояниях.

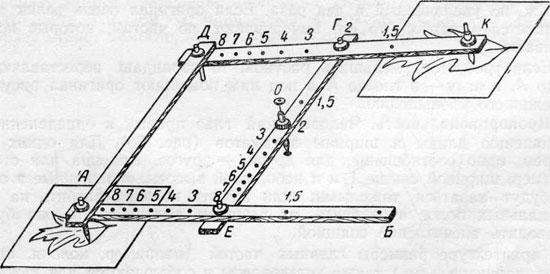

Пантограф

Допустим, что нам надо увеличить рисунок в 2 раза. Соберем пантограф, как показано на рисунке, т. е. гнезда Г и О укрепим в отверстиях со знаком 2. Укрепив кнопками рисунок под гнездом А, подложим лист чистой бумаги под гнездо К.

Если правой рукой держать иглу А и обводить ею поочередно контуры рисунка, то карандаш К, установленный в гнезде, будет вычерчивать на бумаге точно такой же рисунок, но увеличенный в два раза. Если оригинал очень велик и не помещается в прибор, то его вычерчивают по частям, которые потом склеивают.

Если требуется уменьшить рисунок, то карандаш переставляют в гнездо А, а иглу — в гнездо К и под ним помещают оригинал рисунка, подлежащего уменьшению.

«Отделка комнат при ремонте», Н.П.Краснов
