Как подключить люминесцентные лампы

Как подключить лампу дневного света: особенности схемы

Качественное равномерное освещение можно создать с помощью разных источников света. В домах, офисах, производствах активно устанавливаются энергосберегающие люминесцентные лампы. Их установка и схема сложнее, чем у лампочек накаливания. Для корректного монтажа мастер должен знать, как функционирует устройство, какие виды бывают и какую схему использовать для подсоединения.

1. Устройство лампы
2. Принцип работы
3. Способы подключения
4. Замена люминесцентных ламп
5. Проверка работоспособности

Принцип работы люминесцентного светильника

В светильниках дневного света использована способность паров ртути излучать инфракрасные волны под воздействием электричества. В видимый для нашего глаза диапазон, это излучение переводят вещества-люминофоры.

Потому обычная люминесцентная лампа представляет собой стеклянную колбу, стенки которой покрыты люминофором. Внутри также находится некоторое количество ртути. Имеются два вольфрамовых электрода, обеспечивающих эмиссию электронов и разогрев (испарение) ртути. Колба заполнена инертным газом, чаще всего — аргоном. Свечение начинается при наличии паров ртути, разогретых до определенной температуры.

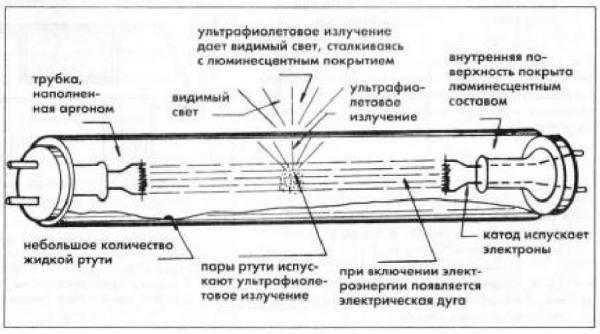

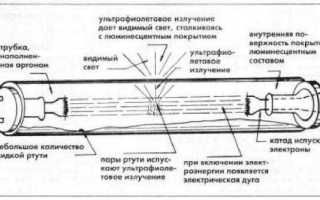

Принципиальное устройство люминесцентной лампы дневного света

Но для испарения ртути обычного напряжения сети недостаточно. Для начала работы параллельно с электродами включают пуско-регулирующие устройства (сокращенно ПРА). Их задача — создать кратковременный скачок напряжения, необходимый для начала свечения, а затем ограничивать рабочий ток, не допуская его неконтролируемого возрастания. Эти устройства — ПРА — бывают двух видов — электромагнитные и электронные. Соответственно, схемы отличаются.

Не горит светильник, проверка исправности стартера.

Так как все имеет конечный срок службы, то бывает, что светильник не загорается. «Кто виноват?». Точно уже не дроссель, межвитковые замыкания – это единичные случаи. Лампа или стартер?

Обычно ремонт производится на модульном уровне. Производится замена на заведомо исправный элемент. Ремонт на уровне компонентов – нецелесообразен.

При отсутствии компонентов придется выявить неисправность. Желательно просмотреть всю проводку светильника, так как если он не работает, то не обязательно виновник стартер или сам осветительный прибор. Не исключен вариант и плохого контакте, например в колодках или разъемах.

Если Вы решились на самостоятельный ремонт, то обязательно соблюдайте правила техники безопасности! Осветители используют высокое напряжение в своей работе. Есть риск получения электротравмы! Запрещается прикасаться к токоведущим частям схемы под напряжением.

Начинать надо с проверки напряжения в сети. При снижении более чем на 20 процентов не гарантируется устойчивая работа старых модификаций стартера для люминесцентных ламп.

Первоначально необходимо проверить проводку. При помощи тестера нужно замерить питающее напряжение. Предположим, что оно есть и в норме. Для очистки совести можно измерить еще и сопротивление обмотки дросселя, нет ли обрыва или межвиткового замыкания. Это очень редкий случай. Допустим, этот элемент рабочий. Остается либо лампа, либо стартер.

Для начала вскроем стартер, необходимо осмотреть его внутренности. Первым дело осматриваем целостность. Контакты в колбе не должны быть в спайке, визуально между ними должно быть расстояние. Конденсатор не должен иметь следов разрушения. Можно поступить иначе, соединить стартер с лампой накаливания мощностью от 40 до 60 Ватт (не более) и подать переменное напряжение 220 Вольт согласно схеме ниже.

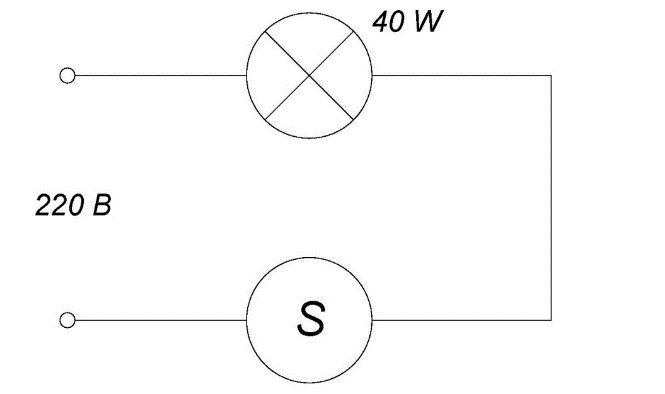

Схема соединения лампы накаливания со стартером

Если нить накала не зажглась или горит постоянно, без кратковременных отключений, то такой стартер признается неработоспособным. Ремонтировать его экономически нецелесообразно, стоимость не велика. Если проверочная схема работает, то скорее всего неисправен осветительный прибор.

Его тоже можно проверить. Так как в какой-то момент у исправного пускателя происходит замыкание контактов, то газоразрядную лампу можно зажечь «вручную». Применяется механическая кнопка без фиксации вместо устройства запуска. При подаче питания на такую схему, при нажатии на кнопку, лампа дневного света должна зажечься, это будет говорить о неисправности стартера. Если этого не происходит, то придется заменить газоразрядную лампу. Случаи одновременного выхода из строя двух элементов достаточно редки.

Если применено электронное пускорегулирующее устройство, то стоит проверить сам осветительный прибор. Если новый работает и дает ровное свечение, то прежний подлежит замене.

Сделать ремонт пускорегулирующего устройства возможно. Они обычно ремонтопригодны. Но это уже потребует знаний электроники. Необходима будет измерительная аппаратура. Без необходимой квалификации такой ремонт невозможен.

Похожие записи
• Первая электрическая лампочка
• Лампы с цоколем e27: самые мощные, достоинства и недостатки
• Виды ламп и освещения

Обсуждение: 2 комментария

1. Егор:
   Проверяли с другом пачку стартеров этим методом. В процессе меня ударило током. Замкнутый напрямую в 220 стартер успешно сдетонировал, оставив на сетчатке послание из потустороннего мира, спалив провода питания и окалив розетку.

   P.S. как человек, который видел эту молнию хочу сказать, что повторять такое следует только в случае полного безделья и отсутствия инстинкта самосохранения.

   P.P.S. это прикольное зрелище, но метод рабочий, часть стартеров проверить успели.

   Ответить

   Vamfaza:

   Здравствуйте, Егор. Рад что все обошлось, с током шутки плохи. Для данного метода лучше всего использовать лампу накаливания не более 40 Вт, убедиться в изоляции проводов и правильности сборки схемы. И ,конечно, для начала следует визуально осмотреть сам стартер, не подключайте стартер имеющий деформацию, места расплавления и гари.

   Ответить

Подключаем, используя электромагнитный балласт

Электромагнитный Пускорегулирующий аппарат, сокращённой аббревиатурой для него является ЭмПРА . Также часто называют дросселем. Мощность такого устройства должна быть равной той мощности, которую потребляют лампы при работе. Довольно старая схема, с помощью которой раньше подключали люминесцентные лампы.

Схема с электромагнитным балластом

Принцип работы такого устройства состоит в следующем. После начала подачи тока, он попадает на стартер, после чего на небольшой период времени биметаллические электроды замыкаются. Благодаря этому, весь ток, который появляется в цепи, замыкается между электродами и ограничивается только сопротивлением дросселя.

Таким образом, он возрастает примерно в три-четыре раза, и электроды начинают практически моментально разогреваться.

Таким образом, именно дроссель образует сильный разряд в среде газов, и они начинают выделять свой свет. После включения, напряжение в схеме будет равно примерно половине от входящего с сети.

Такого показателя мало для создания повторного импульса, из-за чего лампа начинает стабильно работать.

Какими недостатками она обладает:

1. Сравнивая со схемой, где применяется электронный балласт, расход электроэнергии выше на десять-пятнадцать процентов.
2. В зависимости от того, сколько лампа уже проработала времени, период запуска будет увеличиваться и может дойти до трёх-четырёх секунд.
3. Такая схема подключения люминесцентных ламп со временем способствует появлению гудения. Такой звук будет исходить от пластин дросселя.
4. В процессе работы светильника будет довольно высокий коэффициент пульсации света. Такое явление негативно сказывается на зрении человека, а при продолжительном нахождение действие таких мерцающих лучей может стать причиной ухудшения зрения.
5. Неспособны работать при низкой температуре. Таким образом, отпадает возможность использовать такие лампы на улице или в неотапливаемых помещениях.

Подключаем лампу, используя электронный балласт

Главным отличием такой системы от электромагнитной то, что напряжение, которое доходит до самой лампы имеет повышенную частоту начиная от 25 и доходит до 140 кГц. Благодаря повышению частоты тока, значительно уменьшается показатель мерцания, и он находит на таком уровне, который уже не является слишком вредным для человеческого глаза.

Подключение с ЭПРА

Система ЭПРА используется специальный автогенератор в своей схеме, такое дополнение включает трансформатор и выходной каскад на всех транзисторах. Зачастую производители указывают схему прямо на задней части блока светильника. Таким образом, у вас сразу есть наглядный пример, как правильно подключить и установить устройство для работы от сети.

Преимуществами стартерной схемы подключения

• Стартерная система продлевает период работы светильника.
• Особый принцип работы также продлевает период службы примерно на десять процентов.
• Благодаря принципу действия, устройство экономит около двадцати-тридцати процентов потребляемой электроэнергии.
• Облегчённая установка, так как производитель указывает схему, по которой должна происходить установка взятого вами светильника.
• Во время работы практически полностью отсутствует мерцание и шум от светильника. Такие явления присутствуют, но они незаметны для человека и никак не влияют на здоровье.

Существуют модели, которые поддерживают установку диммера в качестве регулятора. Установка таких приборов несколько отличается от стандартной установки.

Подведём итог

Мы постарались раскрыть вопрос как подключить люминесцентную лампу, показали схемы, с помощью которых происходит подключение люминесцентных ламп. Разобравшись со схемой электромагнитного и электронного балласта, вы можете решить какую лучше использовать именно в вашем случае. Но так как первая имеет ряд значительных недостатков, то скорей всего выбор ляжет именно на электронный балласт.

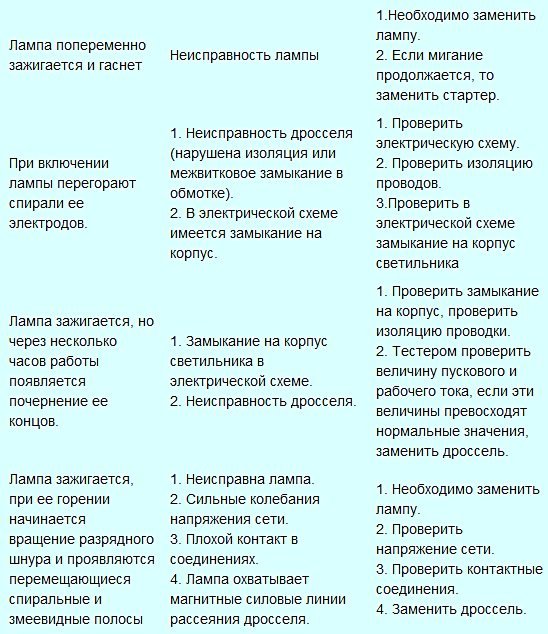

Причины неисправностей — решение проблем

Схема электронного дросселя была придумана позже, и разрабатывалась специально для того, чтобы убрать все недостатки электромагнитного аналога, с целью максимального повышения качества освещения с помощью люминесцентных ламп.

Установка таких устройств уже не составляет особого труда, как это было раньше. Производители начали указывать схему, по которой производится установка на тыльной стороне прибора что значительно облегчает работу монтажника.

Замена лампы

Если отсутствует свет и причина проблемы лишь в том, чтобы заменить перегоревшую лампочку, действовать нужно следующим образом:

1. Разбираем светильник. Делаем это осторожно, чтобы не повредить прибор. Поворачиваем трубку по оси. Направление движения указано на держателях в виде стрелочек.
2. Когда трубка повернута на 90 градусов, опускаем ее вниз. Контакты должны выйти через отверстия в держателях.
3. Контакты новой лампочки должны находиться в вертикальной плоскости и попадать в отверстие. Когда лампа установлена, поворачиваем трубку в обратную сторону. Остается лишь включить электропитание и проверить систему на работоспособность.
4. Завершающее действие — монтаж рассеивающего плафона.

Основные выводы

При поиске ответа на вопрос, как подключить лампу дневного света самостоятельно, следует учесть, что самый простой вариант – купить ЭПРА. Сборка требует всего лишь подсоединить несколько проводов, предварительно отключив в квартире электропитание.

Запустить люминесцентную лампу без дросселя-клапана и стартера возможно несколькими способами, но это временный выход из ситуации. Эти решения далеки от идеальных, их нельзя использовать в жилых и рабочих помещениях из-за высокого коэффициента мерцания. Такой светильник можно повесить только в коридоре или кладовке.

Люминесцентные светильники и схемы для их соединения с сетью постоянно совершенствуются. Важно следить за новинками, правильно подбирать и использовать эти приборы.

Подключение лампы без дросселя

В стандартную схему подключения в случае необходимости могут быть внесены изменения. Одним из таких вариантов является схема подключения люминесцентной лампочки без дросселя, снижающая риск перегорания источника освещения. Таким же образом возможно собрать и подключить лампы дневного света, вышедшие из строя.

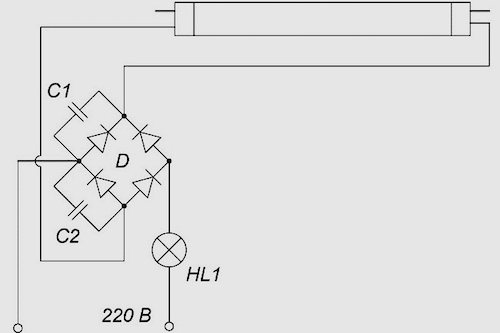

В схеме, представленной на рисунке, отсутствует нить накаливания, а питание осуществляется посредством диодного моста, создающего напряжение с постоянным повышенным значением. Данный способ подключения приводит к тому, что колба осветительного прибора может со временем потемнеть с одной из сторон.

На практике такая схема включения люминесцентной лампы совсем несложно реализуется, с использованием для этой цели старых деталей и компонентов. Понадобится сама лампа, мощностью 18 ватт, диодный мост в виде сборки GBU 408, конденсаторы, емкостью 2 и 3 нФ и рабочим напряжением не более 1000 вольт. Если мощность прибора освещения более высокая, то потребуются конденсаторы с повышенной емкостью, собранные по такому же принципу. Диоды для моста следует подбирать с запасом по напряжению. Яркость свечения при такой сборке будет немного ниже, чем при стандартном варианте с дросселем и стартером.

Кроме того, при решении задачи, как подключить люминесцентную лампу, удается избежать большинства недостатков, характерных для обычных светильников этого типа, использующих ЭмПРА.

Светильник с диодным мостом подключается легко, он будет загораться практически мгновенно, во время работы не будет шума. Важным условием является отсутствие стартера, который часто перегорает в результате длительной эксплуатации. Использование перегоревших светильников дает возможность сэкономить. В роли дросселя используются стандартные модели лампочек накаливания, не требуется громоздкого и дорогостоящего балласта.

Электронный балласт

Все недостатки описанной выше схемы стимулировали изыскания. В результате была разработана схема электронного балласта. Она которая подает не сетевую частоту в 50Гц, а высокочастотные колебания (20-60 кГц), тем самым убирая очень неприятное для глаз мигание света.

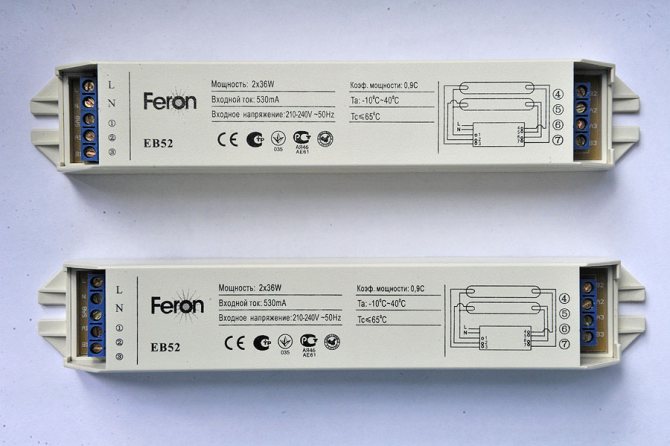

Один из электронных балластов — ЭПРА

Выглядит электронный балласт как небольшой блок с выведенными клеммами. Внутри находится одна печатная плата, на которой собрана вся схема. Блок имеет небольшие габариты и монтируется в корпусе даже самого небольшого светильника. Параметры подобраны так, что пуск происходит быстро, бесшумно. Для работы больше никаких устройств не надо. Это так называемая безстартерная схема включения.

Подключение без дросселя

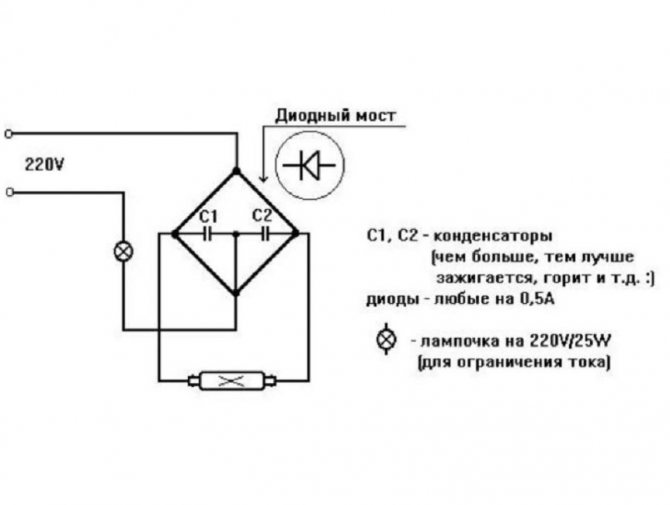

В данном подключении дроссель не используется

Этот способ используется в основном в старых лампах при выходе из строя балласта. Сделать это можно посредством использования постоянного тока, номинал которого выше обычного. То есть напряжение в момент пуска следует повысить. Сила этого напряжения подбирается исходя из характеристик как сети, так и самого источника света.

Для подключения люминесцентной лампы без дросселя требуется подсоединение диодного моста (или пары диодов). Контакты замыкаются с обеих сторон попарно. На одну сторону источника освещения должен приходиться плюс, на другую минус.

Подобную схему можно использовать даже при сгоревшей нити накаливания. Ведь цилиндр с газом при этом способе будет подпитываться за счет постоянного напряжения. Учтите лишь, что данный способ можно использовать на короткий период – со временем труба быстро потемнеет, а затем из-за выгорания люминофора вовсе перестанет излучать свет.

Как правильно подключить

Подключение люминесцентных ламп проводится с помощью различных вариантов. С использованием дросселя, с балластом, со стартером или без него. Далее в статье приведено подробное описание каждого способа.

Схема подключения лампы дневного света

С дросселем и без него

Люминесцентную установку нельзя просто зажечь — ей необходимо наличие зажигателя и токоотвод. В небольших изделиях фабрики все эти нюансы учитывают и встраивают в корпус и покупателю нужно только лишь вкрутить лампочку в подходящий плафон светильника/торшера и нажать выключатель.

А для более крупных лампочек необходима пускорегулирующая установка, которая может быть как электромеханическая, так и электронная.

Для правильного подсоединения и бесперебойной работы лампочки нужно знать схему.

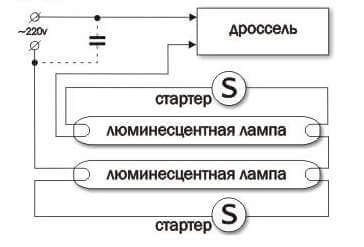

Здесь рассматривается поэтапное подключение двух трубчатых люминесцентных ламп к сети с применением стартерной установки. Для работы необходимо иметь два стартера, дроссель, вид которого должен непременно соответствовать виду лампы.

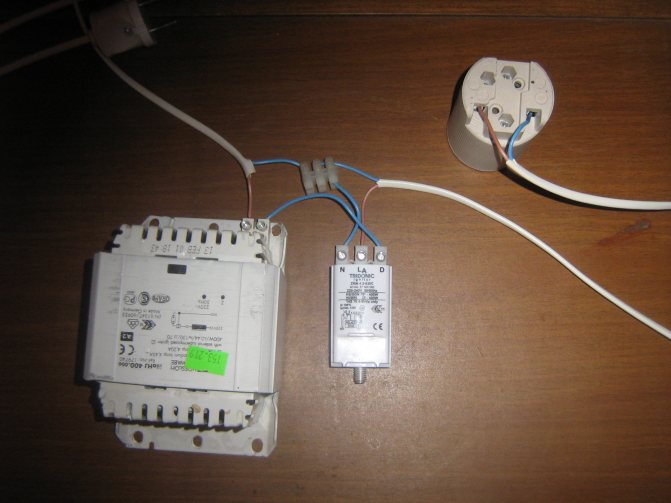

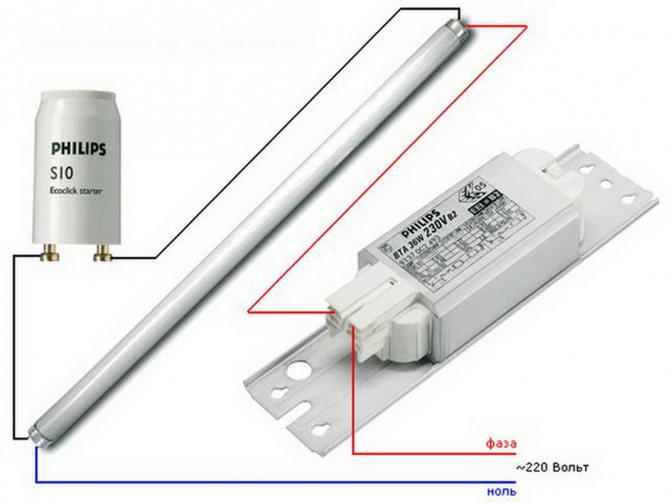

Схема подключения люминесцентной лампы с дросселем

А также необходимо помнить о суммарной мощности пускового аппарата, она не должна быть выше, чем у дросселя.

При включении питающего кабеля к лампочке необходимо помнить, что в роли ограничителя тока будет дроссель.

Поэтому, фазную жилу нужно подключать через него, а на изделие подключить нулевой кабель.

Данная схема подключения подходит для крупных осветительных ламп. А более меньшие модели оснащены вмонтированным устройством запуска и регулировки — портативным ЭПРА, который расположен в корпусе.

Подключение без использования дросселя

Такой вариант подключения будет более тяжелым, и не подойдет для новичка.

Для работы можно использовать диодный мост с несколькими конденсаторами и подсоединенная последовательно в цепь в роли балласта, лампа накаливания.

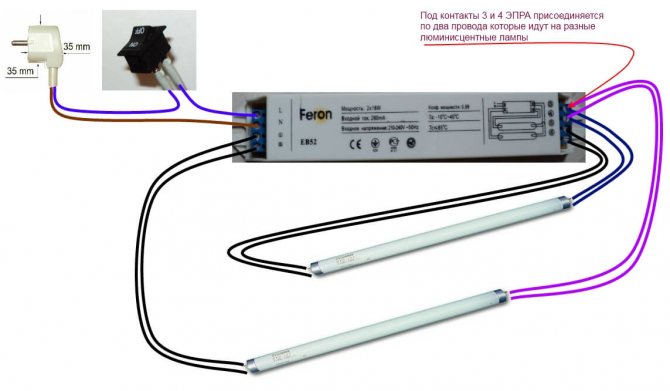

Схема подключения люминесцентной лампы с электронным балластом

Основной плюс этого подключения в том, что можно включить не только обычную лампу без дросселя, но и испорченную, в которой нет спиралей.

Для изделий мощностью 18 ватт необходимо брать следующие элементы:

• диодный мост GBU405;
• конденсатор 2NF (до 1 кв)
• конденсатор 3NF (до 1 кв)
• люминесцентная лампа 50 Вт

Для трубок большей мощности нужно увеличить объем конденсатора. После всего схема подключается к дневному освещению.

С электронным балластом

Провести работу по подключению с применением ЭПРА для люминесцентных изделий легко произвести, если человек имеет базовые навыки работы с электрикой. Фактически, в изделии будет находиться сам блок, элемент проводов и лампы дневного освещения.

Для начала необходимо выбрать в корпусе лампы удобное место для подключения электронного блока управления, полагаясь на практичную расстановку клемм, которые находятся на корпусе.

Вам это будет интересно Особенности лампы с датчиком движения

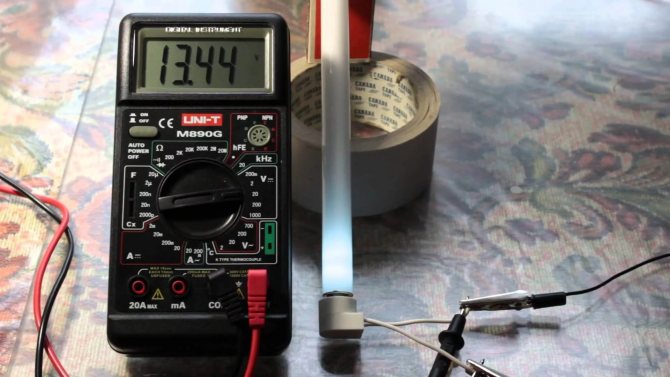

Тестирование с помощью мультиметра

Зафиксировать его с корпусом с помощью саморезов простым шуруповёртом. Соединить блок управления с изделием и клеммой подключения.

Программа подключения двух люминесцентных изделий такая же, только они включаются последовательно, поэтому мощность блока управления должна быть больше. По такой же схеме можно подключить три и более лампочки.

После завершения работы, необходимо убедиться в верности подключения всех проводов, и только потом крепить светильник на место. Проверив вольтметром отсутствие напряжения в электросети, подсоединить светильник к электрической проводке.

В завершении нужно включить напряжение, чтобы проверить работы люминесцентной лампы. Если все было произведено правильно, то это будет заметно сразу.

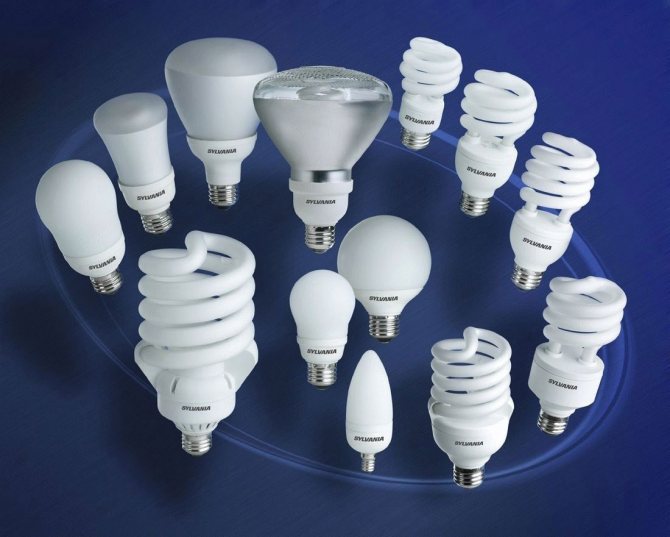

Разнообразные формы изделий

Лампы сразу включатся, не нужно ждать пока они разогреются, а также они перестанут издавать шум, исчезнет мерцание, а яркость будет гораздо выше.

Если человек не уверен в своей способности, то лучше вызвать специалиста для этой работы.

Со стартером

Схему подключения люминесцентной лампы со стартером будет выполнить проще всего. Здесь для примера будет взята лампочка на 40 Вт. Дроссель должен быть с такой же мощностью, а для стартера будет достаточно 60 Вт.

Пошаговое подключение по схеме:

• параллельно установить стартер к выступающим боковым контактам на краях люминесцентной лампочки. Эти контакты похожи на куски нитей накаливания вакуумной колбы;
• теперь на контакты необходимо начать подсоединять дроссель;
• к этим контактам подсоединить конденсатор, непоследовательно, а параллельно. Из-за этого конденсатору будет возмещаться реактивная мощность и уменьшаться помехи в электросети.

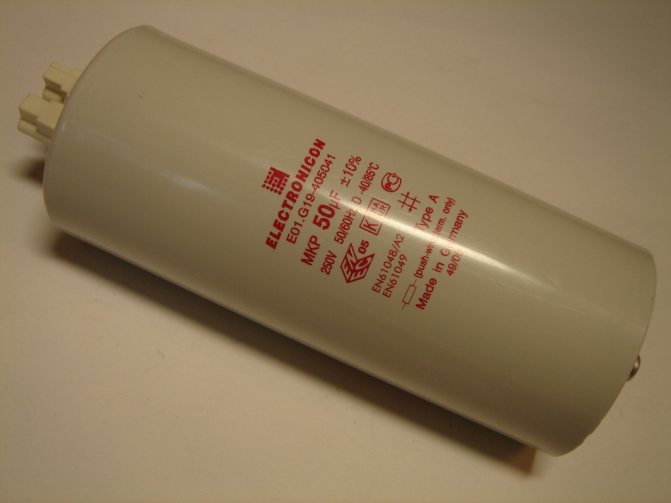

Как выглядит конденсатор
Такую простую схему может осуществить любой человек, но перед тем, как включаться лампочку, нужно замерить напряжение в сети. Включать светильник только после теста мультиметром.

Замена лампы

Как и другие источники света, люминесцентные приборы выходят из строя. Единственным выходом будет замена основного элемента.

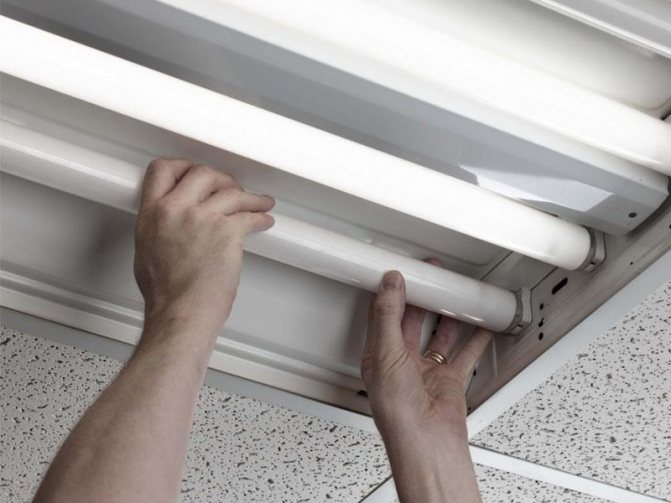

Процесс замены на примере потолочного светильника Армстронг:

1. Осторожно разбирается светильник. С учетом указанных на корпусе стрелочек колба поворачивается по оси.
2. Повернув колбу на 90 градусов, можно опустить ее вниз. Контакты сместятся и выйдут через отверстия.
3. Новую колбу поместить в паз, следя за попаданием контактов в соответствующие отверстия. Установленную трубку повернуть в противоположную сторону. Фиксация сопровождается щелчком.
4. Включить осветительный прибор и проверить работоспособность.
5. Собрать корпус и установить рассеивающий плафон.

Если недавно установленная колба снова перегорела, имеет смысл проверить дроссель. Возможно, именно он подает на прибор слишком большое напряжение.
