Как разобрать телескопические направляющие для выдвижных ящиков

Слышал, что ящик, установленный на шариковые направляющие, можно вытащить. Как это сделать?

Шариковые направляющие, они же и телескопические направляющие, которые устроены на шарик-подшипниковых роликах разбираются следующим образом:

Нужно сначала до упора вытащить первую направляющую и нажать на курок между первой и второй направляющей и легонько её вытащить наружу.

Получается, что направляющая выйдет полностью из телескопа.

Точно также демонтируется и ящик с уже установленным телескопом, только надо нажимать на курок сразу с двух сторон.

Монтаж осуществляется также в обратной последовательности до двух щелчков, один из которых будет примерно в середине, а второй щелчок, когда вы загоните направляющую до упора.

Демонтаж-монтаж направляющих на выдвижном ящике и нише осуществляются при помощи саморезов, их примерно по 3 штуке на направляющей.

Тут крайне важно понять, нам надо просто достать ящик с шариковыми направляющими, или разобрать те самые направляющие на составные части.

Если просто достать ящик из шкафа, то подходим к ящику и выдвигаем его.

Стоим мы лицом к ящику, значит пластиковый фиксатор под правой рукой опускаем вниз, такой же фиксатор под левой рукой, наоборот вверх.

Вот на фотографии тот самый фиксатор.

Нажимая на фиксаторы одновременно тянем ящик на себя.

Если разобрать направляющие, то после того как достанем ящик из шкафа, берём в руки крестовую отвёртку.

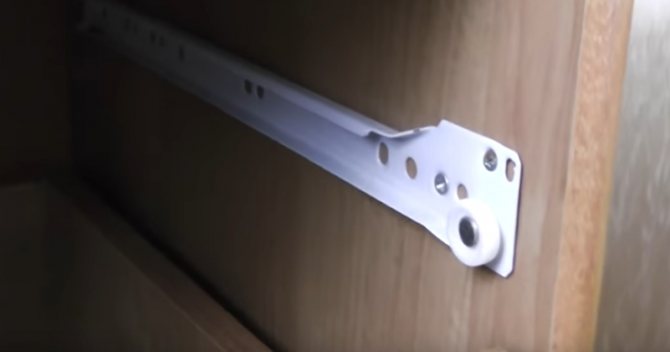

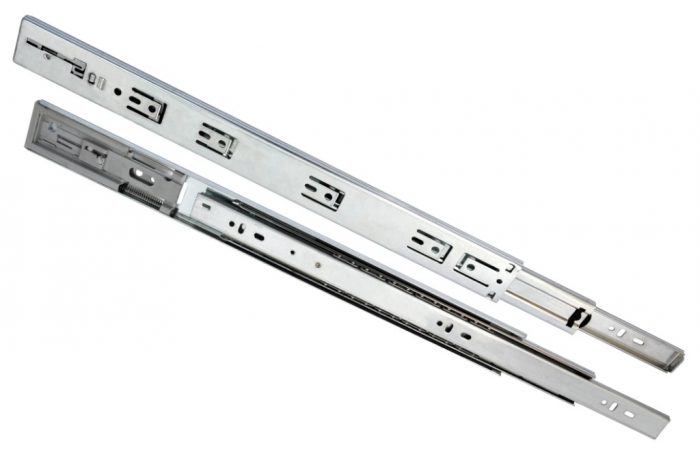

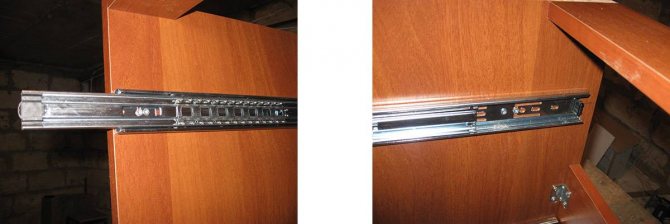

Шариковые направляющие состоят из двух планок, одна половина направляющей крепится к шкафу, другая к боковой стенки ящика (попарно).

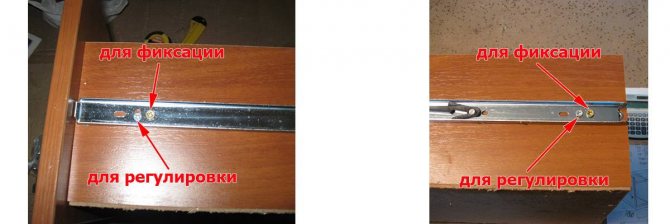

Крепление к поверхности саморезами.

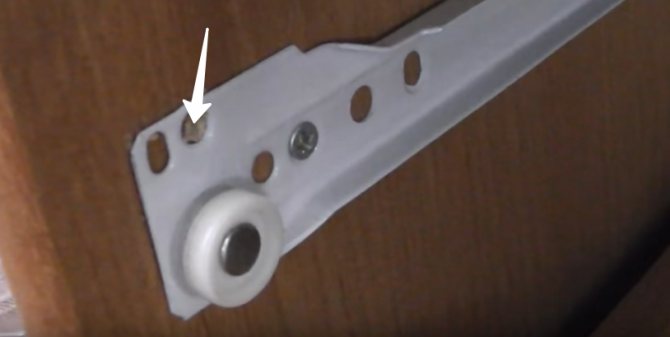

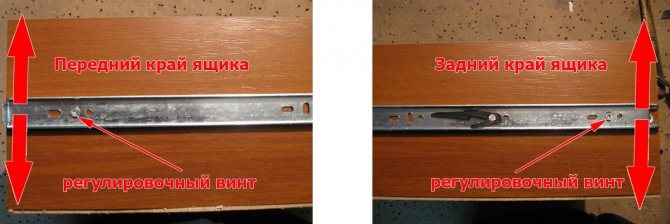

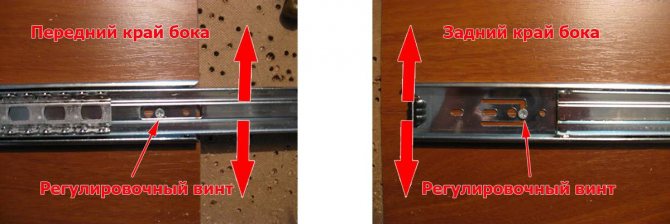

Саморезы закручиваются во все овальные отверстия (овальные, потому что механизм можно регулировать) + круглые отверстия которые имеются в планках, выкручиваем их.

В общем-то всё, работа совершено не сложная, сложней установить направляющие с нуля, нужна грамотная разметка.

В любой корпусной мебели в первую очередь выходят из строя подвижные элементы. Ремонт выдвижного ящика может понадобиться по разным причинам. Возможно, вышли из строя направляющие. Или сам ящик деформировался в процессе эксплуатации из-за больших нагрузок. Рассмотрим наиболее вероятные случаи.

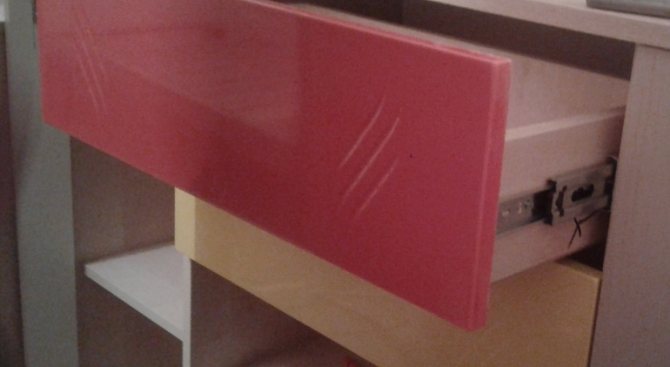

Ремонт выдвижных ящиков: причины поломок

Прежде чем начать ремонт выдвижных ящиков своими руками в шкафу или комоде, следует разобраться с причиной поломки. Понимание того, из-за чего начались неисправности, служит залогом успешного ремонта. Главное не перепутать причины и следствия. Например, перекашивание самого корпуса шкафа или тумбы может вызвать некорректный ход направляющих и их выход из строя. И если не «вернуть» корпусу изначально правильную геометрию, замена направляющих попросту не решит проблемы.

Развалился короб ящика или вываливается дно

Особенно часто такого рода поломка встречается в собранных на шипах деревянных ящиках комодов. Со временем ящики рассыхаются и расклеиваются. Все, что требуется – это вынуть их, разобрать на детали, выровнять, зашкурить и собрать заново на клей. Для надежного стягивания использовать дополнительный крепеж в виде мебельных уголков и саморезов.

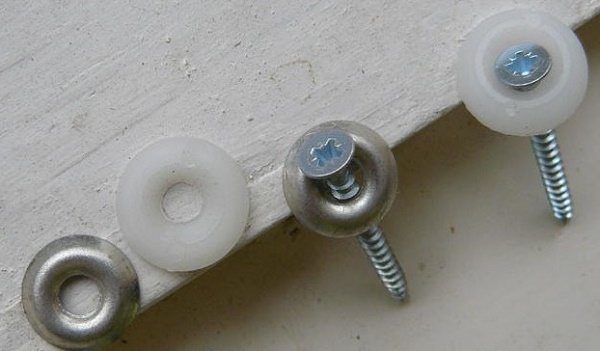

Днище ящика из ДВП может быть изначально некрепко прибито. Особенно ненадежен крепеж на мелких гвоздях. Если выдвижной ящик изготовлен из ДСП, то лучше крепить к нему днище ДВП на саморезы 3х16. Для расширения площадки сцепления используйте шайбочки.

Ящик выпадает или перекашивается в направляющих

Вероятней всего причина в недостаточной жесткости корпуса самого шкафа или комода. От неравномерной нагрузки полок корпус неизбежно деформируется: выгибаются боковины, расстояние между ними увеличивается, ящики начинают выпадать. Корпус может перекашиваться, если полы неровные и сам шкаф или комод с выдвижными ящиками стоит неровно.

Подготовка. Как заменить направляющие

Какие бывают причины неисправности

Какой бы ни была хорошей сборка комода, есть огромное число причин, по которым могут появиться проблемы с конструкциями. Как правило, чаще всего портятся именно те направляющие, которые есть на внутренних ящиках.

Причин поломок может быть несколько:

• Деформация определенных конструкционных элементов при неправильном использовании или даже транспортировке.
• Превышен эксплуатационный срок.
• Неправильно проведенный монтаж направляющих.
• Превышен допустимый уровень нагрузки.

Кроме того, может поломаться и даже каркас выдвижных ящиков, хотя это бывает намного реже. Самым уязвимым местом является именно днище ящика. Большинство компаний-изготовителей предметов мебели чаще всего экономят именно на таком месте конструкции, а после закрепляют дно на боковушках ящиков.

Это ощутимо упростить производственную технологию, а дно станет несущим элементом, который возьмет на себя роль детали, которая формирует каркасную геометрию. В таком случае причиной поломки будет недостаточно прочное фиксирование дна к конструкции. Дно закрепляют при помощи маленьких гвоздиков сзади и спереди ящика, а по бокам его будут держать направляющие. Так, конструкция какое-то время будет работать исправно, но спустя время гвоздики начнут разбалтываться. Дно будет отслаиваться, а произвести ремонт такой поломки не так уж трудно.

Набор инструментов для ремонта

Чтобы заменить направляющие для выдвижных ящиков, т.е. произвести починку ящика комода, лучше не применять гвозди, хотя это и является самым дешевым материалом. Для того, чтобы произвести ремонта деревянных ящиков собственноручно, стоит применять специализированные мебельные скобы. Для их применения потребуется купить мебельный степлер, а сам по себе инструмент вместе с набором скоб стоит чуть дороже молотка и гвоздей.

Если ящик не будет подвержен сильнейшим нагрузкам, то для надежности крепления хватит 8-мм скоб. Ими довольно просто работать, а еще они почти не деформируются и входят довольно глубоко. Для более прочной и надежной фиксации применяют скобы, длина которых составляет 1 см. Чтобы днище получилось максимально крепким, стоит купить никелированные каленые скобы. Они имеют высокий уровень прочности, а еще не подвержены воздействию коррозии. Для того, чтобы заменить направляющие, вам потребуются шурупы с диаметром в 0.35 см. Есть 2 вариации по длине мебельных шурупов под диаметр в 1.5 и 3 см. Для монтажа направляющих в большинстве случаев хватит и 1.5 см саморезов, но если комод выполнен из ДСП плит плохого качества, то стоит применять шурупы по 3 см.

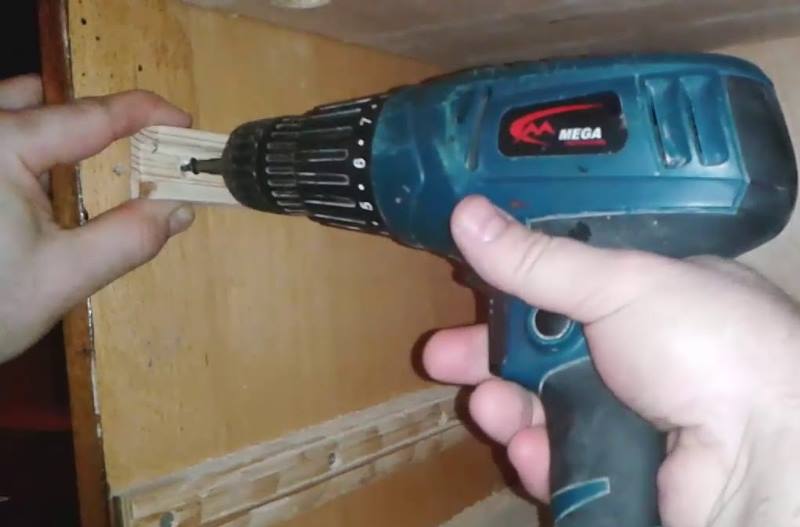

Ремонт и замена короба выдвижного ящика своими руками

Резюмируя все вышенаписанное, можно выделить несколько способов ремонта по возвращению выдвижному ящику прежней прочности и плавности хода:

• Укрепление самой конструкции. Требуется добавить жесткости путем установления планок вдоль задней стенки. А также выровнять по горизонту стоящую неровно мебель, чтобы ее геометрия стала правильной. После проверки всех углов можно произвести ремонт выдвижных ящиков с заменой фурнитуры (если требуется).

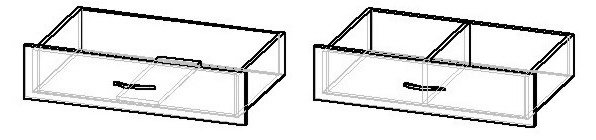

• Укрепление короба выдвижного ящика и усиление дна. Если в процессе эксплуатации стало понятно, что дно из ДВП не способно выдержать нагрузки и даже после замены ожидаемо выпадет, есть резон его усилить. Для этого вдоль днища устанавливают ребро жесткости горизонтально или вертикально – перегородку. К этой детали можно дополнительно закрепить дно. Также этот способ поможет сделать большой ящик более жестким, без перекашивания.

• Замена коробов ящиков. Иногда деревянные развалившиеся ящики с шипованным соединением проще и дешевле заменить, чем отремонтировать. Например, изготовить их заново из ДСП. Как рассчитать размеры деталей выдвижного ящика для замены можно почитать здесь. Также стоит поступить, если выяснилось, что размеры ящиков были рассчитаны изначально не верно, поэтому и выпадают из направляющих. Или сама фурнитура уже устарела и не выпускается (как например, некоторые виды направляющих с врезкой в паз ящика).

Для роликовых и телескопических направляющих оптимальный зазор для плавного выдвижения равен 13 мм с каждой стороны.

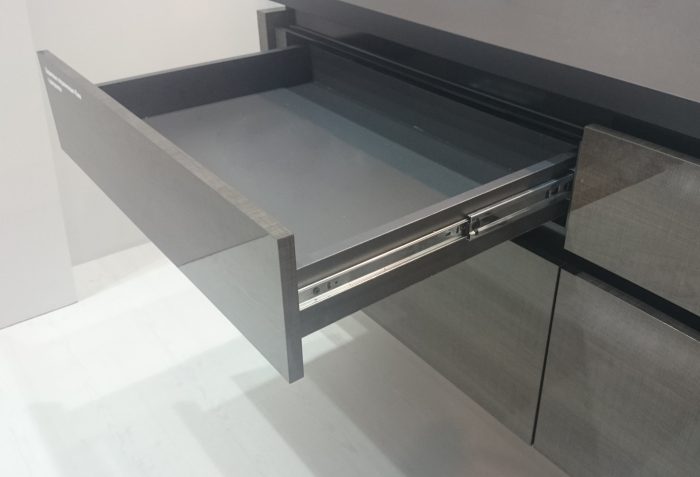

Виды телескопических направляющих

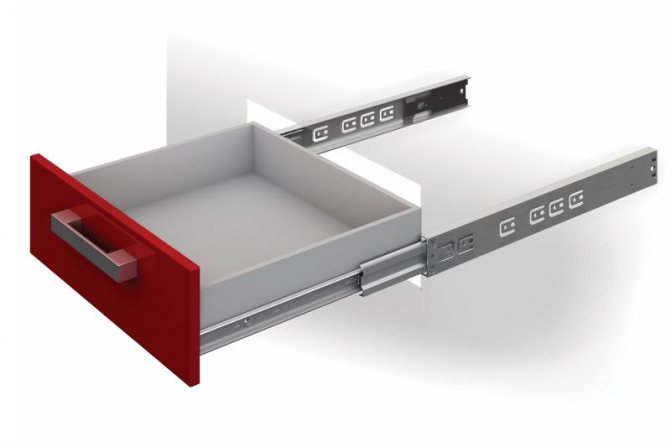

Чтобы понять, как аккуратно вытащить выдвижной ящик в кухонном или другом гарнитуре, необходимо разобраться в классификации телескопических направляющих.

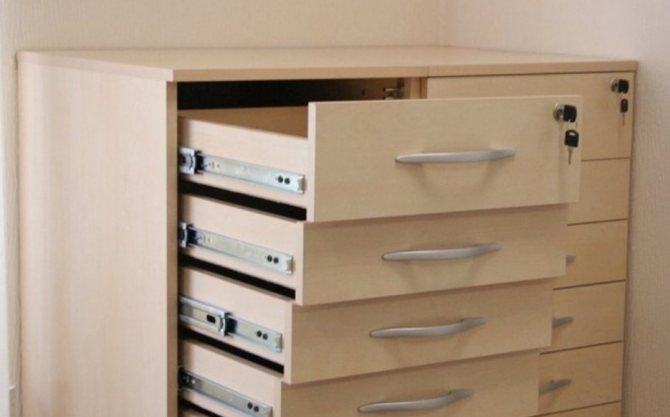

В современных мебельных гарнитурах устанавливают различные системы рельсовых направляющих для удобства использования.

Существует несколько видов:

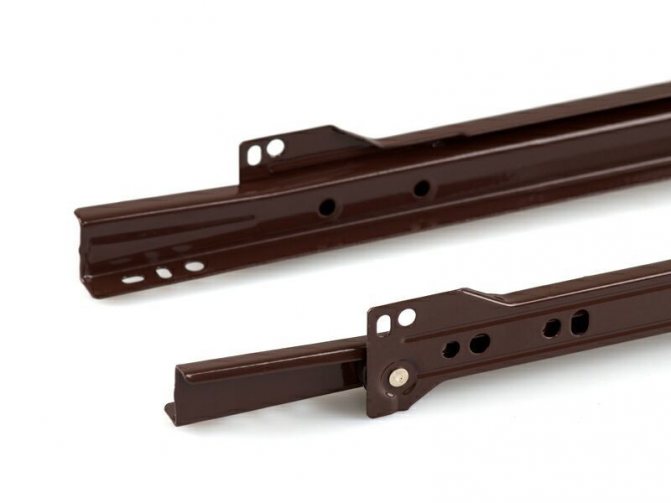

• роликовые и шариковые, определяются по виду движущегося механизма. Ролики отличаются меньшим сроком эксплуатации, выдерживают гораздо меньшие нагрузки и со временем становятся шумными. Стоят они дешевле шариковых систем;
• полного или частичного выдвижения, что зависит от степени выдвижения.

Важно! Если придется ремонтировать систему с частичным выдвижением, задняя стенка комода будет закрыта для обзора. Такие направляющие отличаются бюджетной стоимостью.

Обычно на современном рынке встречаются только самые удобные из моделей.

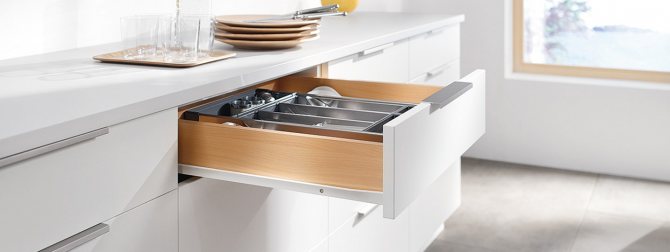

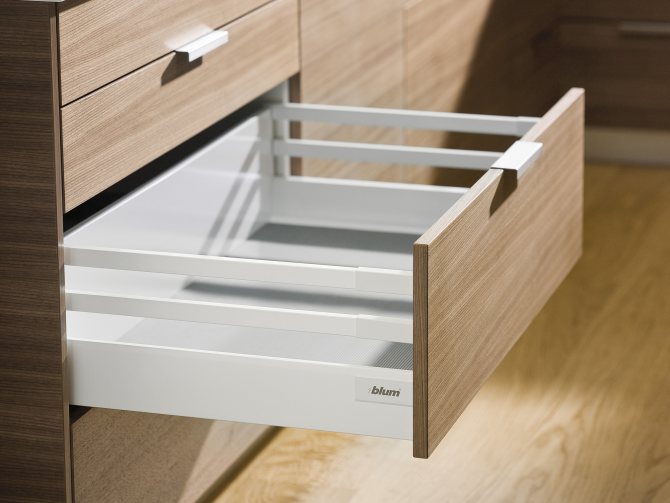

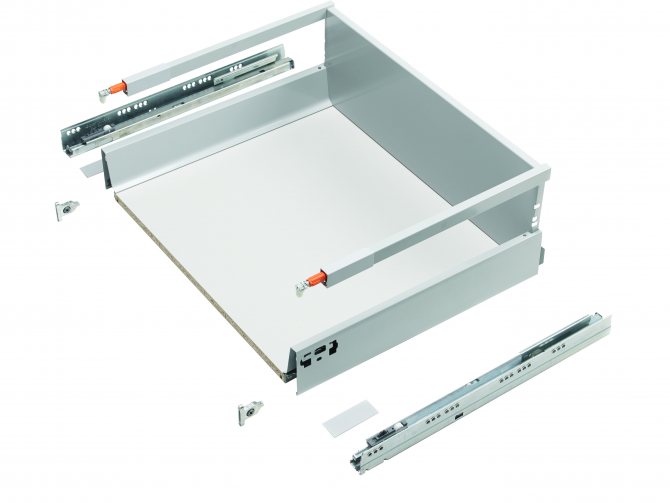

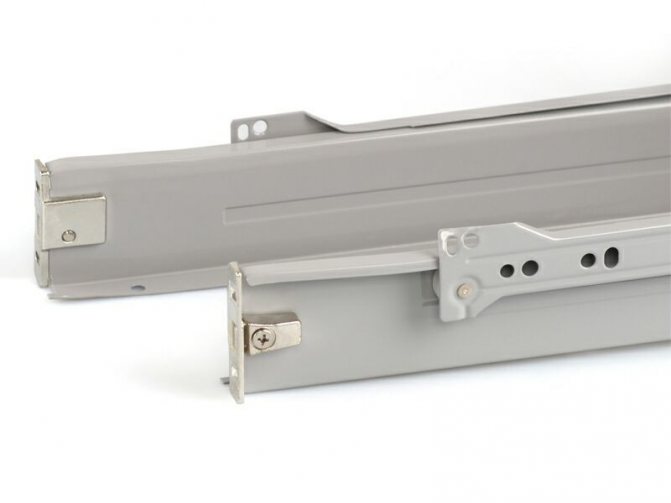

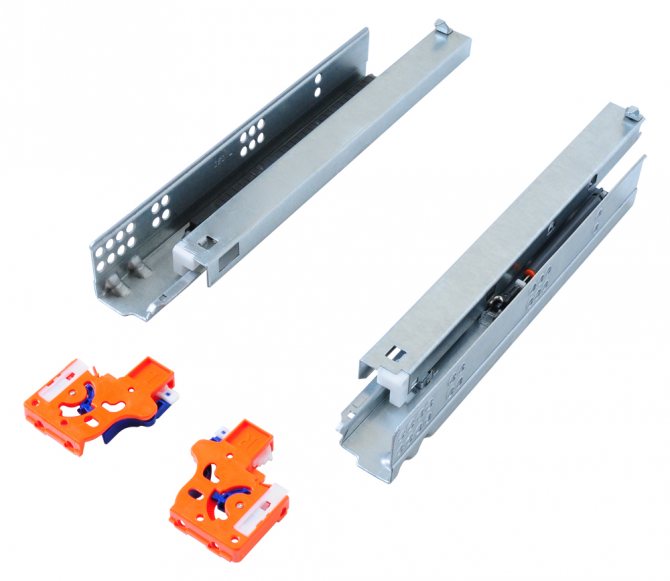

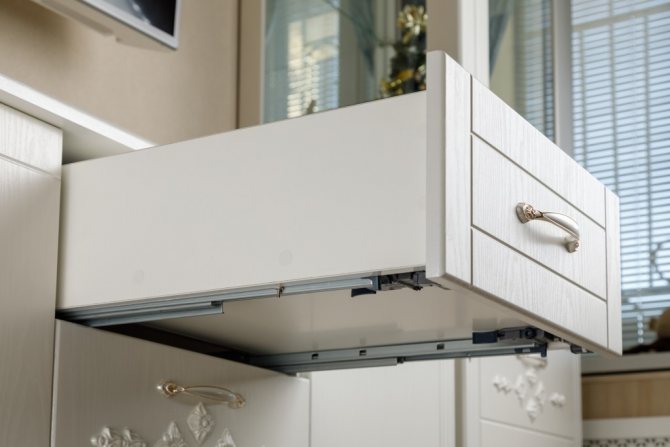

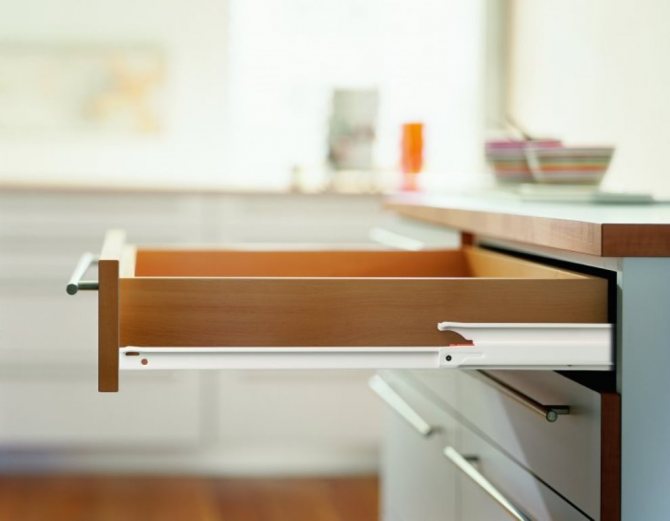

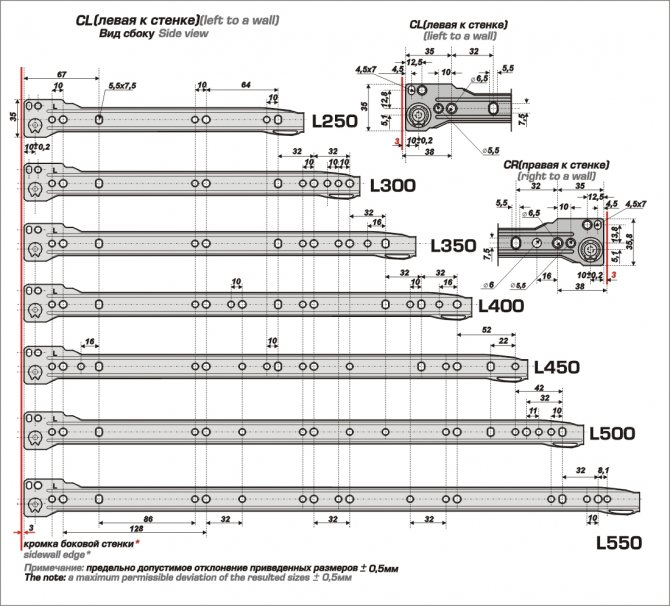

На базе роликовых систем разработаны метабоксы. Самым дорогостоящим вариантом считаются тандембоксы. Последний критерий: по месту монтажа. Можно приобрести изделия, которые устанавливаются сбоку или снизу ящика, так называемый, скрытый монтаж.

Стоят они обычно дороже, но зато очень удобны и практичны.

Ремонт и замена направляющих в выдвижных ящиках

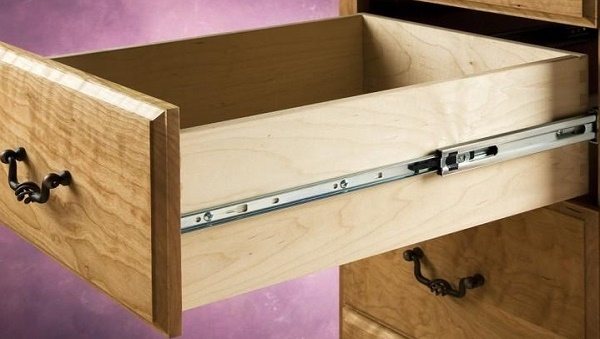

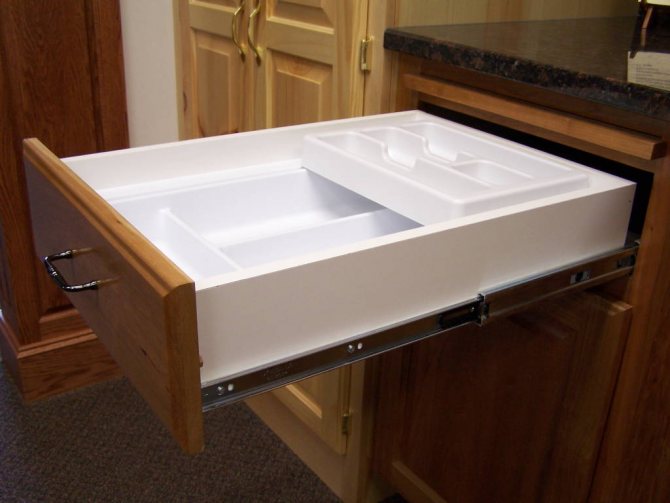

Бывает, направляющие быстро выходят из строя, потому что ящик большой и сильно нагружается. Телескопические (шариковые) направляющие допускают установку в два ряда. Выдвижной ящик при этом будет наделен большей несущей способностью и прослужит дольше.

При таком «апгрейде» вполне можно заменить дно из гибкого ДВП на ДСП или фанеру, чтобы хранить в таком ящике, допустим, инструменты.

Металлические направляющие лучше, конечно, заменить. Стоят они не так дорого. Однако, если при визуальном осмотре ролики целы, имеют ровную форму, а погнут только металл полозьев, можно попробовать вернуть ему изначальную форму. Для этого используют тиски, пассатижи и другой ручной инструмент.

Как разобрать шариковые направляющие

Ранее я искренне считал, что шариковые направляющие являются неразборными, пока не столкнулся со шкафом, который было невозможно разобрать (для ремонта) без вытаскивания ящиков. Логичным было предположить, что ящики все-таки вытаскиваются, а направляющие разбираются. Так оно и оказалось…

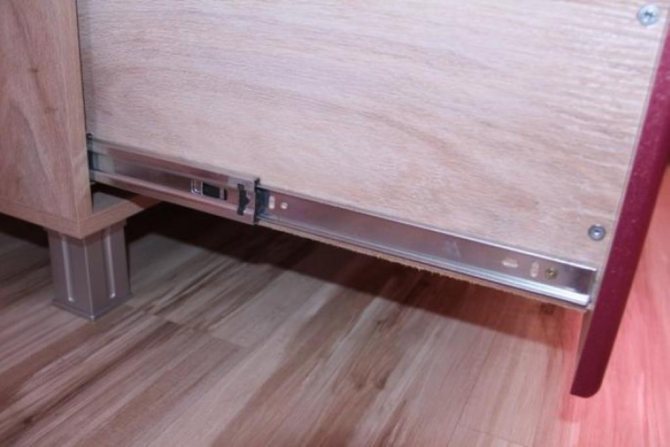

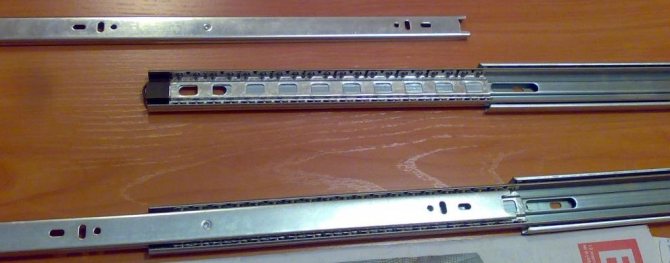

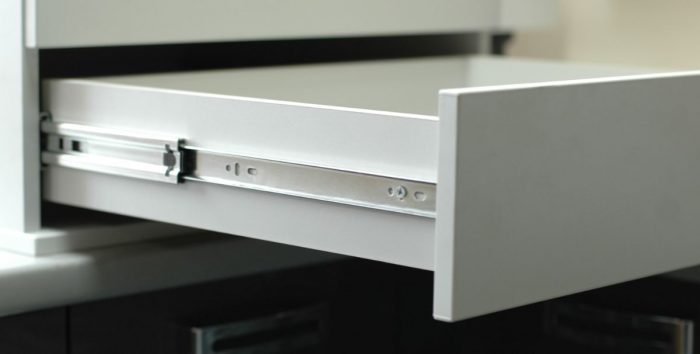

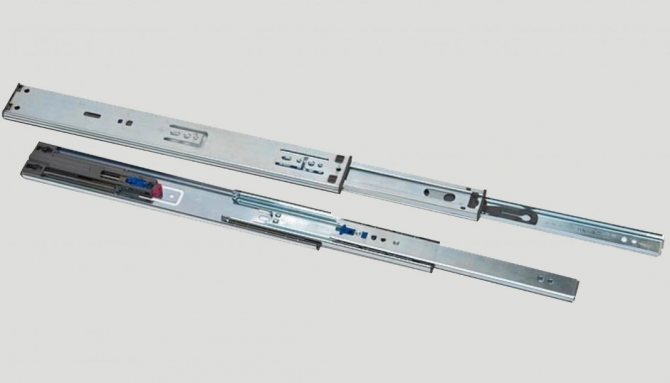

Шариковые направляющие состоят из двух отдельных половинок, которые вставляются друг в друга и фиксируются особой пластиковой защелкой. Именно эта защелка и создает иллюзию неразборности.

Для того, чтобы «разомкнуть замок» необходимо положить палец на защелку и, сместив ее вниз, вытянуть внутреннюю часть.

Для того, чтобы снять готовый ящик, смонтированный на шариковых направляющих, имеется небольшая хитрость. Защелка на левой направляющей смещается вниз, а правой — вверх. После чего ящик легко вынимается из корпуса.

Установить такой ящик еще проще — совмещаем сначала одну направляющую, потом вторую — задвигаем их друг в друга до щелчка. Если возникло сопротивление, то не стоит толкать с усилием — лучше выдвинуть до упора и попробовать задвинуть снова.

В противном случае, можно разогнуть фиксатор с резинкой, которая в итоге слетит.

Разновидности изделий

Второе название рассматриваемого нами варианта фурнитуры –шариковые направляющие, так как система двигается на небольших шариках, которые и обеспечивают мягкость хода и долговечность конструкций. Разберемся, какие варианты изделий встречаются, после чего рассмотрим модельный ряд, представленный на рынке.

Основные типы

Все телескопические вариант подразделяются по следующим признакам:

• Возможность разукомплектации. Есть как разборные, так и неразборные варианты, второй вариант не подходит, так как в нем элемент не разбирается и снять такой ящик сложно. Но подавляющее большинство вариантов, представленных на рынке, относятся к разборному варианту, поэтому никаких проблем с ремонтом не возникнет.

Как это работает

Перед тем как закрепить направляющие на ящике, стоит познакомиться с принципом их работы.

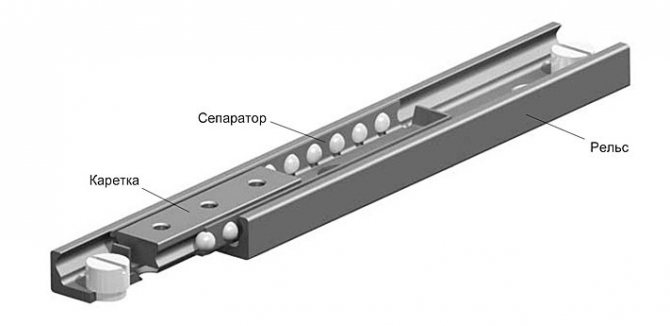

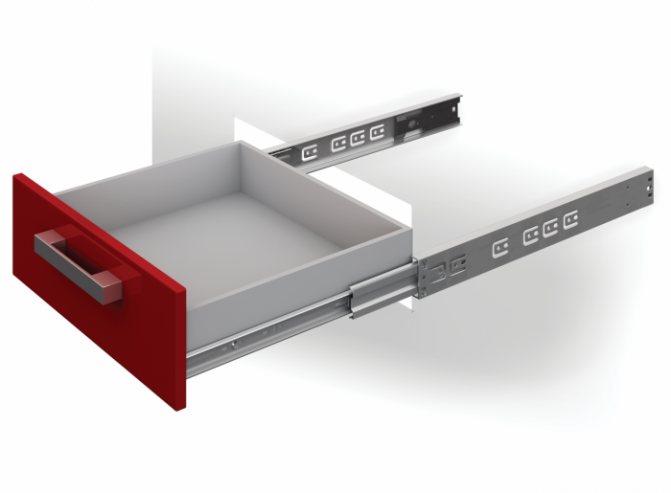

Чтобы разобраться в этом вопросе, можно взять за основу самую простую выдвижную шариковую систему. Это неразборные двухсекционные направляющие. Здесь есть пара рельс, которые имеют разные размеры в форму буквы П. Это позволяет вставить один элемент внутрь другого.

Между рельсами размещаются специальные шарики. Примерно такие же вы могли видеть в подшипниках. Стопорным элементом, который позволяет сохранить конструкцию в целостности при эксплуатации, выступает часть наружной или внешней рельсы. В определенный момент ход направляющей блокируется.

Как вытащить ящик

Теперь разберемся, как быстро вынуть ящик, чтобы провести обслуживание фурнитуры или же достать вещи, упавшие за заднюю стенку. Алгоритм проведения работ подробно описан ниже:

Если в ящике много тяжелых вещей, не забудьте вынуть их перед тем, как извлекать элемент из шкафа, это существенно упростит работу и исключит деформацию направляющих, из-за перегрузки, которая вполне может случиться при извлечении.

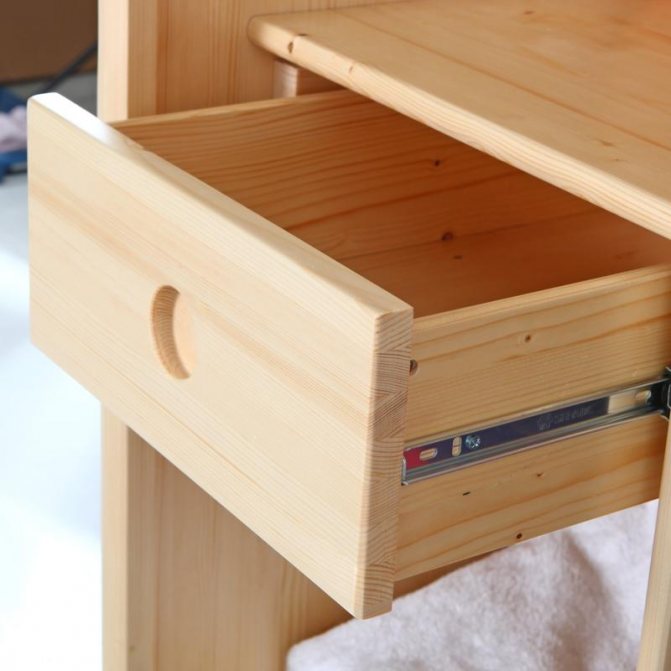

Разновидности

Если зайти в магазины вроде Леруа Мерлен, Боярд (Boyard), ОБИ или Intexa, спросив у них про шариковые направляющие, вам моментально предложат огромный ассортимент этой фурнитуры скрытого монтажа. Здесь вам конструкции и на 250 мм, на 600 мм, и на 800 мм, полного выдвижения, неполного, те, где возможен ремонт, и ремонтонепригодные.

Важно быть готовым к подобным вопросам, поскольку вам хотят посоветовать оптимальный вариант. А для этого нужны хоть какие-то исходные данные.

Есть несколько ключевых характеристик, на основе которых классифицируют шариковые направляющие:

• В зависимости от способности разделять на компоненты они бывают разборными и неразборными;
• Если принимать во внимание численность ступеней, то фурнитуру делят на двухсекционную и многосекционную;
• Также конструкции бывают многоуровневыми и одноуровневыми.

Если вы делаете предварительный расчет стоимость фурнитуры, то тут следует быть готовым к тому, что за разборные элементы придется платить больше, чем за неразборные. Это обусловлено тем, что при изготовлении рельс производителям пришлось предусмотреть специальную систему фиксации шариков, которые не разлетались бы в разные стороны при разборке.

Цена зависит и от численности ступеней и уровней. Причина аналогичная. Чем больше уровней и ступеней, тем сложнее конструкция. Отсюда и увеличивающая стоимость.

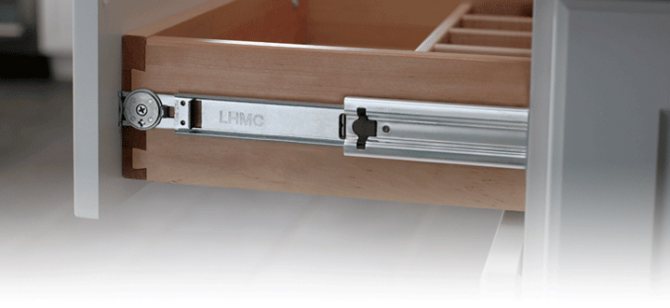

Нюансы установки

Ширина, длина и толщина фурнитуры выбирается исходя из задач, которые ставятся перед шариковыми направляющими. Достаточно большим спросом пользуются конструкции с размером 27х350 мм. Часто применяются под клавиатуру.

Отзывы наглядно доказывают, что для выдвижных ящиков использовать телескопические направляющие крайне выгодно. Они эффективные, легко скользят, позволяют простейшим движением закрыть и открыть ящик. При этом разметка, регулировка и схема установки достаточно простая. Можно посмотреть видео и фото для наглядности, а также воспользоваться некоторыми моими советами. Надеюсь, они будут вам полезны.

• В комплекте предусмотрено 2 полозка, которые разбираются на 2 составные части. Первую следует установить на боковине. Она имеет большую ширину. Более узкую часть монтируют на ящик;
• Не перепутайте стороны, чтобы в итоге вы не уперлись ящиков в заднюю часть рельсы. Лучше заранее приложить все элементы, оставив необходимый зазор;
• Направляющие (рельсы) разводятся до упора. В середине есть язычок из пластика. Нажмите на длинный конец, чтобы вытянуть маленькую рельсу;

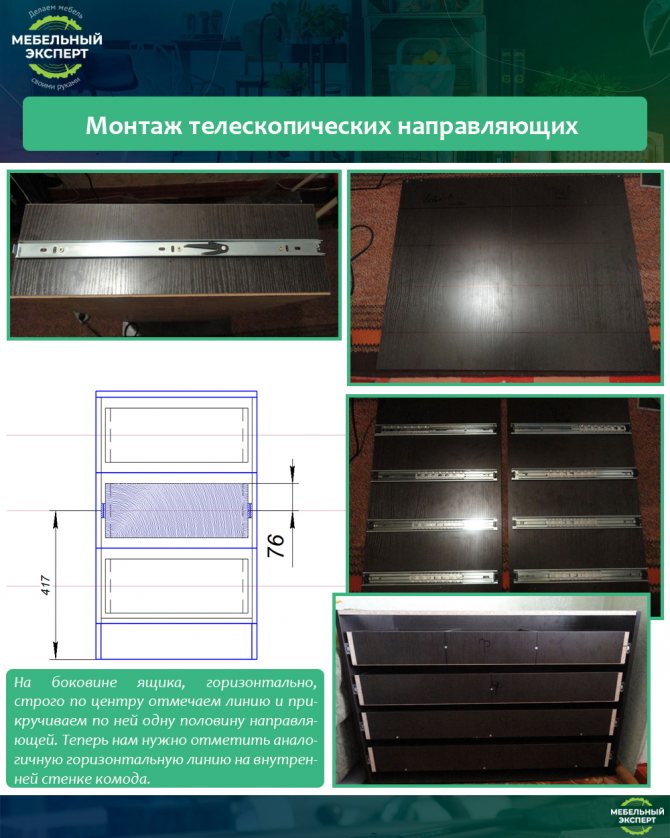

• Нанесите разметку на боковину шкафа и самого ящика, который будет вставляться в него. Тут уже придется ориентироваться по размеру мебели, чтобы определить расположение направляющих шарикового типа;
• Саморезами закрепите широкие направляющие на боковинах, а узкие на ящиках с обеих сторон;
• Аккуратно и плавно заведите ящик внутрь в специальные пазы. Сначала не нужно до упора вставлять ящик. Как только услышите щелчок, остановитесь, вытащите ящик назад, и повторите движение несколько раз.
